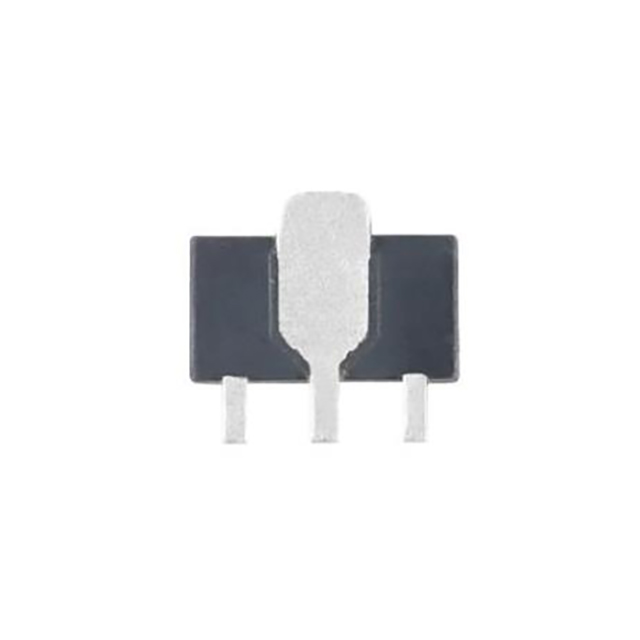

78L05

产品分类: LDO稳压器
产品描述: 49dB(120Hz) 5.5mA 正极 Fixed 100mA 1 5.2V 30V 4.8V 30V 1.7V@ 40mA SOT-89 贴片安装
供应商型号: 31M-78L05
供应商: 云汉优选
标准整包数: 20
UMW/友台半导体 LDO稳压器 78L05

78L05概述


    产品简介


    友台半导体有限公司推出的78LXX系列固定电压单片稳压器,是一系列专为低电流需求设计的3-终端正向电压调节器。该系列产品适用于需要供电电流不超过100mA的应用场合。输出电压可选5V、6V、8V、9V、10V、12V、15V及24V。此外,78LXX系列具有热过载保护和短路电流限制功能,确保稳定可靠的工作状态。

    技术参数


    以下是78LXX系列的主要技术参数:
    - 输入电压:
    - 输出电压为5V和8V时:最高输入电压为30V
    - 输出电压为12V、15V时:最高输入电压为35V
    - 最大功率耗散:700mW
    - 工作温度范围:-20°C ~ +120°C
    - 存储温度范围:-55°C ~ +150°C
    - 输出电压(Tj=25°C):
    - 5V型号:4.8V ~ 5.2V
    - 6V型号:5.75V ~ 6.25V
    - 8V型号:7.7V ~ 8.3V
    - 9V型号:8.64V ~ 9.36V
    - 12V型号:11.5V ~ 12.6V
    - 15V型号:14.4V ~ 15.6V
    - 18V型号:17.3V ~ 18.7V
    - 24V型号:23V ~ 25V
    - 负载调整率:
    - 5V型号:11mV ~ 60mV
    - 6V型号:12.8mV ~ 80mV
    - 8V型号:15mV ~ 80mV
    - 9V型号:20mV ~ 90mV
    - 12V型号:25mV ~ 150mV
    - 15V型号:20mV ~ 150mV
    - 18V型号:30mV ~ 170mV
    - 24V型号:40mV ~ 200mV
    - 线性调整率:
    - 5V型号:8mV ~ 150mV
    - 6V型号:64mV ~ 175mV
    - 8V型号:10mV ~ 175mV
    - 9V型号:90mV ~ 200mV
    - 12V型号:25mV ~ 300mV
    - 15V型号:25mV ~ 150mV
    - 18V型号:145mV ~ 300mV
    - 24V型号:160mV ~ 300mV
    - 待机电流:
    - 5V型号:2.0mA ~ 5.5mA
    - 6V型号:2.0mA ~ 5.5mA
    - 8V型号:2.0mA ~ 5.5mA
    - 9V型号:2.0mA ~ 5.5mA
    - 12V型号:2.0mA ~ 5.5mA
    - 15V型号:2.2mA ~ 6.0mA
    - 18V型号:2.2mA ~ 6.0mA
    - 24V型号:2.2mA ~ 6.0mA
    - 噪声电压(10Hz ~ 100kHz):
    - 5V型号:40μV
    - 6V型号:49μV
    - 8V型号:49μV
    - 9V型号:49μV
    - 12V型号:80μV
    - 15V型号:90μV
    - 18V型号:150μV
    - 24V型号:200μV
    - 温漂系数:
    - 5V型号:0.65mV/°C
    - 6V型号:0.75mV/°C
    - 8V型号:0.75mV/°C
    - 9V型号:0.75mV/°C
    - 12V型号:1.0mV/°C
    - 15V型号:1.3mV/°C
    - 18V型号:1.8mV/°C
    - 24V型号:2.0mV/°C
    - 纹波抑制比:
    - 5V型号:40dB ~ 49dB
    - 6V型号:38dB ~ 46dB
    - 8V型号:36dB ~ 45dB
    - 9V型号:36dB ~ 44dB
    - 12V型号:36dB ~ 42dB
    - 15V型号:33dB ~ 39dB
    - 18V型号:32dB ~ 38dB
    - 24V型号:30dB ~ 37dB
    - 压降电压:1.7V

    产品特点和优势


    78LXX系列具有以下显著特点和优势:
    - 高输出电流能力:最高可达100mA,适用于多种低功耗应用。
    - 广泛的输出电压选择:提供从5V到24V的不同输出电压版本,满足不同电路需求。
    - 保护机制完善:具备热过载保护和短路电流限制,增强了系统稳定性。
    - 良好的温度特性:在宽广的温度范围内仍能保持稳定的输出电压。

    应用案例和使用建议


    78LXX系列常用于各种低功耗电子设备中,例如电池充电器、传感器电源供应等。在应用这些稳压器时,需要注意以下几点:
    - 电容配置:根据手册建议,在输入端和输出端分别配置0.1μF和0.33μF的旁路电容,以保证电路稳定。
    - 散热考虑:由于78LXX系列的最大功耗仅为700mW,对于较高的输入电压或较大的负载电流,应考虑合适的散热措施,以防止过热导致性能下降。

    兼容性和支持


    78LXX系列与其他友台半导体的产品具有良好的兼容性,可以方便地集成到现有系统中。友台半导体提供了详尽的技术支持文档和专业售后服务,以帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    问题1:78LXX系列的输出电压精度如何?
    解决方案:78LXX系列的输出电压精度在±2%以内,确保了其在不同条件下的可靠性。如果需要更高精度的电压输出,可以考虑使用更高精度的型号或外部调节电路。
    问题2:如何优化78LXX系列的散热?
    解决方案:为了优化散热,可以在PCB设计中增加散热孔或者采用散热片来降低稳压器的工作温度。此外,合理的布线布局也能有效减少内部热量积聚。
    问题3:78LXX系列是否适合高温环境?
    解决方案:78LXX系列的额定工作温度范围为-20°C至+120°C,因此在大多数高温环境下都可以稳定工作。但在极端高温情况下,应特别注意散热问题,以确保其正常运行。

    总结和推荐


    综上所述,78LXX系列固定电压单片稳压器凭借其稳定的性能、广泛的输出电压选择以及完善的保护机制,是一款非常适合应用于低功耗电子设备的理想选择。其优异的温度特性和高效的保护功能,使其能够在多种环境中稳定可靠地工作。强烈推荐在设计低功耗电子设备时选用该系列稳压器。

78L05参数

参数
最大压差@电流 1.7V@ 40mA
输出类型 Fixed
最大输入电压 30V
纹波抑制-PSRR 49dB(120Hz)
极性 正极
稳压器数量 1
输出电流 100mA
线路调节 -
Iq-静态电流 5.5mA
最大输出电压 4.8V
负载调节 -
最小输出电压 5.2V
最小输入电压 30V
通用封装 SOT-89
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

78L05厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

78L05数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 LDO稳压器 UMW/友台半导体 78L05 78L05数据手册

78L05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.1974
200+ ¥ 0.145
1000+ ¥ 0.1208
2000+ ¥ 0.1049
10000+ ¥ 0.0989
20000+ ¥ 0.094
库存: 73540
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 3.94
