首页  >  产品百科  >  78M12

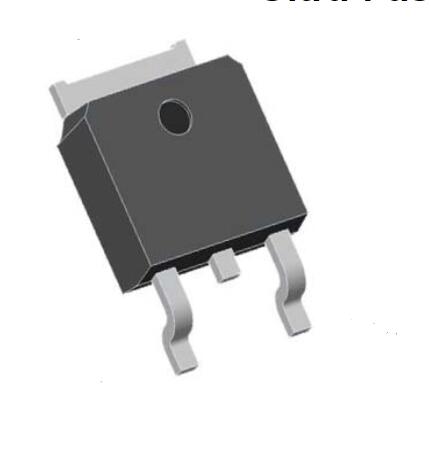

78M12

产品分类: LDO稳压器
产品描述: 80dB@(120Hz) 8mA 正极 fixed 1A 1 12.6V 14.5V 11.4V 35V 2V@(500mA) 120mV TO-252 黏合安装
供应商型号: 15M-78M12 TO-252
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 LDO稳压器 78M12

78M12概述

    UMW 78MXX 三端固定正向调节器

    产品简介


    UMW 78MXX系列是一款采用TO-252封装的三端固定正向调节器,提供多种固定的输出电压选择(5V、6V、8V、9V、12V、15V、18V和24V)。这款调节器因其高可靠性、低成本及广泛应用而受到广泛欢迎。它特别适用于需要稳定直流电压的场合,例如工业控制、通信设备、电源适配器等。

    技术参数


    以下是UMW 78MXX系列的关键技术参数:
    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 输入电压 | VIN | V | 7 35 |
    | 输出电流 | IOUT | A 1 |
    | 热阻 | θJC | °C/W | 12.5
    | 静态电流 | IQ | mA | 7.5 | 8 | 8.5 |
    | 线性调整率 | △VO | mV | 100 100 |
    | 负载调整率 | △VO | mV | 100 100 |
    | 输出噪声电压 | VN | μV | 40 170 |
    | 峰值电流 | IPK | mA 900
    | 涌流保护 | ISC | mA 800
    | 关断温度 | TSTG | ℃ | -55 +150 |

    产品特点和优势


    UMW 78MXX系列具有以下显著特点:
    - 输出电流高达1A,适用于各种功率需求的应用。
    - 支持广泛的输出电压选择(5V至24V),能够满足不同系统的需求。
    - 内置短路和过热保护机制,提高了系统的安全性和稳定性。
    - 使用SOA(Safe Operating Area)保护输出晶体管,延长使用寿命。

    应用案例和使用建议


    应用案例
    UMW 78MXX系列广泛应用于以下场合:
    - 工业控制系统
    - 通信设备
    - 电源适配器
    - 家用电器
    使用建议
    - 确保输入电压范围在7V至35V之间,以充分发挥其稳定性能。
    - 考虑到负载调整率和线性调整率的变化,在设计电路时要合理配置电容。
    - 在高功率应用中,应注意散热设计以避免因过热而导致的故障。

    兼容性和支持


    UMW 78MXX系列支持多种封装形式(TO-252、TO-251、SOT-223等),易于安装且可与各种电路板设计兼容。友台半导体有限公司为客户提供全面的技术支持和服务,包括样品请求、技术咨询和售后维护。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决办法:检查输入电压是否在规定范围内,确保电容值符合要求。

    2. 问题:过热导致保护动作
    - 解决办法:改善散热设计,增加散热片或采用强制风冷。
    3. 问题:输出电流不足
    - 解决办法:检查输入电压是否足够高,确保负载没有超过输出电流限制。

    总结和推荐


    UMW 78MXX系列三端固定正向调节器凭借其高性能、可靠性和广泛的应用范围,成为许多设计工程师的首选。其优异的负载和线性调整率、内置的保护机制以及多样的封装选择使其在市场上具备强大的竞争力。如果你正在寻找一款可靠的电压调节器,UMW 78MXX系列无疑是一个值得考虑的选择。

78M12参数

参数
最大输出电压 11.4V
线路调节 -
输出类型 fixed
最小输入电压 14.5V
负载调节 120mV
稳压器数量 1
极性 正极
纹波抑制-PSRR 80dB@(120Hz)
Iq-静态电流 8mA
最大压差@电流 2V@(500mA)
输出电流 1A
最大输入电压 35V
最小输出电压 12.6V
通用封装 TO-252
安装方式 黏合安装
应用等级 工业级
包装方式 卷带包装

78M12厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

78M12数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 LDO稳压器 UMW/友台半导体 78M12 78M12数据手册

78M12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3534
50+ ¥ 0.332
100+ ¥ 0.2892
500+ ¥ 0.2678
1000+ ¥ 0.2463
3000+ ¥ 0.2313
库存: 81
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.35
