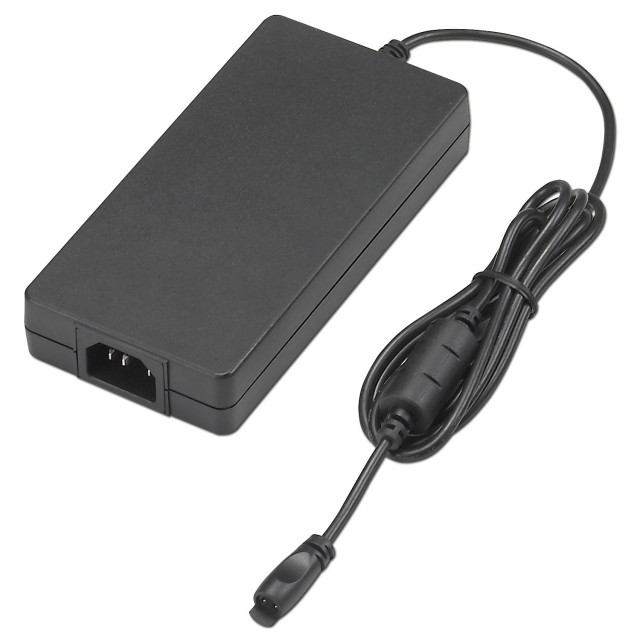

FSP150-AHAN3

产品分类: 电源适配器
厂牌: FSP/台湾全汉
产品描述: International 150W Power DIN,4 Pin 90V(AC) 264V(AC) Cord (Sold Separately),IEC 320-C14 1.8m 桌面安装 151.3mm*75.6mm*25.4mm
供应商型号: FSP150-AHAN3
供应商: 国内现货
标准整包数: 10
FSP/台湾全汉 电源适配器 FSP150-AHAN3

FSP150-AHAN3概述

    FSP150-AxxN3 系列 150W AC 至 DC 适配器技术手册

    产品简介


    FSP150-AxxN3 系列是一款150瓦特的交流到直流适配器,适用于工业PC系统(IPC)、嵌入式系统、打印机、显示器、POS系统以及以太网供电(PoE)应用。此适配器具有高功率需求适应能力,输入电压范围为90至264伏交流电(VAC)。该适配器符合CISPR32 EN55032 CLASS B、EN55024 和 FCC PART 15B Class B的辐射限值标准,并且设计用于信息技术设备(ITE)应用。

    技术参数


    - 输入规格
    - 输入电压:90-264 VAC
    - 输入频率:47-63 Hz
    - 输入电流:100Vac, 240Vac 全负载 ≦ 2A;115Vac, 230Vac 全负载 ≦ 0.15W;264Vac/50Hz 全负载 ≦ 0.25mA
    - 功率因数:在100Vac 和 230Vac 下全负载时 ≧ 0.9
    - 无负载功耗:115Vac, 230Vac 下 ≦ 0.15W
    - 触摸电流:264Vac/50Hz ≦ 0.25mA
    - 过电压保护:输出端发生内部故障导致过电压时,输出断开电压不超过19/29/37/63/66伏
    - EMC 性能:符合EN55032、FCC、VCCI、EN61000-3-2、EN61000-3-3、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8 和 EN61000-4-11
    - 输出规格
    - 输出电压:12V、19V、24V、48V、54V
    - 输出电流:12V 输出电流12.5A,19V 输出电流7.89A,24V 输出电流6.25A,48V 输出电流3.13A,54V 输出电流2.78A
    - 总输出功率:150W
    - 保护机制:过压、短路、过流、过热保护,欠压保护设置在60Vac~70Vac之间
    - 机械规格
    - 工作温度:0~70℃ (>40℃降额)
    - 存储温度:-20~+80℃
    - 工作湿度:20~80%RH(非凝结)
    - 存储湿度:10~90%RH(非凝结)

    产品特点和优势


    1. 高可靠性:通过了IEC 62368-1、CB 60950-1认证,同时满足美国EISA 2007标准、能源效率DOE Level VI标准和Code of Conduct Version 5 Tier 2标准。
    2. 低剖面设计:便于安装在空间受限的环境中。
    3. 多种保护功能:具备过电流保护、过温度保护和过电压保护功能,确保运行稳定可靠。
    4. 功率因数校正电路:内置PFC电路,提供更好的电能质量。

    应用案例和使用建议


    - 应用案例:适用于各种高功率需求的应用场合,如工业控制系统、商业打印机和显示器等。
    - 使用建议:考虑到不同应用场合的环境条件不同,建议根据具体需求选择合适的输入电压,并考虑安装位置以避免过热问题。

    兼容性和支持


    - 兼容性:此适配器与其他电子元器件和设备高度兼容,可广泛应用于多种硬件平台。
    - 支持服务:制造商提供全面的技术支持和服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题一:电源适配器无法正常启动。
    - 解决方案:检查输入电压是否在规定范围内,确认连接是否稳固。
    - 问题二:适配器发出异常噪音。
    - 解决方案:确认散热片是否有积尘,必要时进行清理。
    - 问题三:输出电压不稳定。
    - 解决方案:检查输入电压是否波动过大,调整外部电源稳定器。

    总结和推荐


    FSP150-AxxN3系列适配器凭借其高可靠性、多功能保护和广泛的应用兼容性,成为一款极具竞争力的产品。特别是在工业控制、商业打印等领域,它提供了卓越的性能和稳定性。因此,强烈推荐使用该系列产品。

FSP150-AHAN3参数

参数
典型输出电压 -
最小输入电压 90V(AC)
线长 1.8m
使用地区 International
输入连接方式 Cord (Sold Separately),IEC 320-C14
输出连接方式 Power DIN,4 Pin
输出连接极性 -
最大输入电压 264V(AC)
输出功率 150W
长*宽*高 151.3mm*75.6mm*25.4mm
安装方式 桌面安装
应用等级 商用级
包装方式 盒装

FSP150-AHAN3数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 电源适配器 FSP/台湾全汉 FSP150-AHAN3 FSP150-AHAN3数据手册

FSP150-AHAN3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 384
50+ ¥ 377.6
100+ ¥ 368
库存: 300
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 3840
