FSP150-AWAN3

产品分类: 电源适配器
厂牌: FSP/台湾全汉
产品描述: International 150W Power DIN,4 Pin 90V(AC) 264V(AC) Cord (Sold Separately),IEC 320-C14 1.8m 桌面安装 151.3mm*75.6mm*25.4mm
供应商型号: 2967-FSP150-AWAN3-ND
供应商: Digi-Key
标准整包数: 1

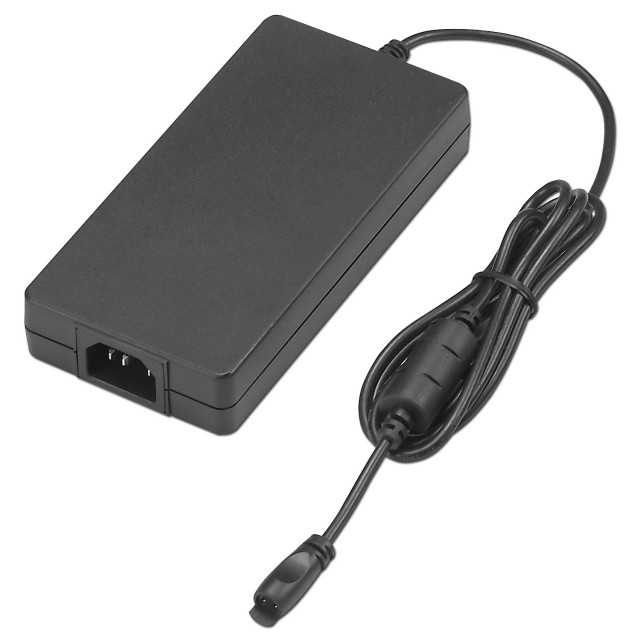

FSP/台湾全汉 电源适配器 FSP150-AWAN3

FSP150-AWAN3概述

    FSP150-AxxN3 系列 AC-DC 适配器

    1. 产品简介


    FSP150-AxxN3 系列 是一款适用于工业计算机系统(IPC)、嵌入式系统、打印机、显示器、POS系统及PoE应用的150瓦交流转直流适配器。这款适配器具有广泛的输入电压范围(90至264 VAC),适用于各种应用场景,满足不同功率需求。

    2. 技术参数


    - 输入规格
    - 输入电压范围:90-264 VAC
    - 输入频率:47-63 Hz
    - 输入电流:100Vac, 240Vac时 ≦ 2A;115Vac, 230Vac时 ≦ 0.15W;264Vac, 50Hz时 ≦ 0.25mA
    - 空载功率消耗:115Vac, 230Vac时 ≦ 0.15W
    - 接触电流:264Vac, 50Hz时 ≦ 0.25mA
    - 电源规格
    - 功率因数:在115Vac, 230Vac时 ≧ 0.9
    - 效率:在100Vac, 240Vac时 ≧ 88%(符合DOE Level VI标准);在100Vac, 240Vac时 ≧ 89%(符合CoC V5 Tier 2标准)
    - 电源启动时间:在100Vac, 240Vac时 ≧ 3秒
    - 持续供电时间:在100Vac, 240Vac时 ≧ 10毫秒
    - 输出规格
    - 输出电压/电流:见规格图表
    - 总输出功率:150W
    - 保护功能:
    - 过电压保护:输出端过电压 ≤ 19/29/37/63/66V
    - 短路/过电流保护:自动恢复模式
    - 过热保护:温度超过40℃时自动关机
    - 低电压保护:设置为60-70Vac

    3. 产品特点和优势


    FSP150-AxxN3 系列具备以下显著特点和优势:
    - 高可靠性:通过多项国际安全认证(如IEC 62368-1, CB 60950-1)。
    - 高效节能:满足能源效率标准(如DOE Level VI, CoC V5 Tier 2)。
    - 全面保护:内置过流、过温、过压保护电路。
    - 高性能设计:具有PFC电路,可有效提高功率因数。

    4. 应用案例和使用建议


    应用案例:此适配器广泛应用于工业控制系统、嵌入式系统、打印机、显示器等高功耗设备。
    使用建议:
    - 在高温环境下使用时,需注意散热,避免过热。
    - 使用过程中注意监测输入电压和输出电压的变化,以确保适配器正常工作。

    5. 兼容性和支持


    该适配器与市面上主流的工业计算机系统、嵌入式系统及其他高功耗设备兼容。厂商提供详细的安装和使用指南,以及技术支持服务。

    6. 常见问题与解决方案


    - 问题1:开机后无法正常输出电压。
    - 解决方案:检查输入电压是否稳定,确认连接是否正确。
    - 问题2:过热现象频繁出现。
    - 解决方案:确保适配器处于通风良好的环境中,减少负载。

    7. 总结和推荐


    综合评估:FSP150-AxxN3 系列适配器以其高可靠性和高效的能源利用率,非常适合高功耗设备的应用。其全面的保护机制和广泛的工作范围使其在市场上具有很强的竞争力。
    推荐:强烈推荐此款适配器用于需要高稳定性和高功率的工业和商用应用场合。

FSP150-AWAN3参数

参数
使用地区 International
输出连接方式 Power DIN,4 Pin
输入连接方式 Cord (Sold Separately),IEC 320-C14
输出功率 150W
输出连接极性 -
典型输出电压 -
最大输入电压 264V(AC)
最小输入电压 90V(AC)
线长 1.8m
长*宽*高 151.3mm*75.6mm*25.4mm
安装方式 桌面安装
应用等级 商用级
包装方式 盒装

FSP150-AWAN3数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 电源适配器 FSP/台湾全汉 FSP150-AWAN3 FSP150-AWAN3数据手册

FSP150-AWAN3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.0664 ¥ 469.2057
5+ $ 54.6624 ¥ 457.456
10+ $ 52.9776 ¥ 443.3563
25+ $ 50.7416 ¥ 424.6438
50+ $ 49.0568 ¥ 410.5441
100+ $ 47.0914 ¥ 394.0962
库存: 64
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 469.2
