FSP120-AAAN3

产品分类: 电源适配器
厂牌: FSP/台湾全汉
产品描述: International 120W Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 12.5mm 正极中心 90V(AC) 264V(AC) Cord (Sold Separately),IEC 320-C14 1.5m 桌面安装 151.3mm*75.6mm*25.4mm
供应商型号: FSP120-AAAN3
供应商: 国内现货
标准整包数: 10

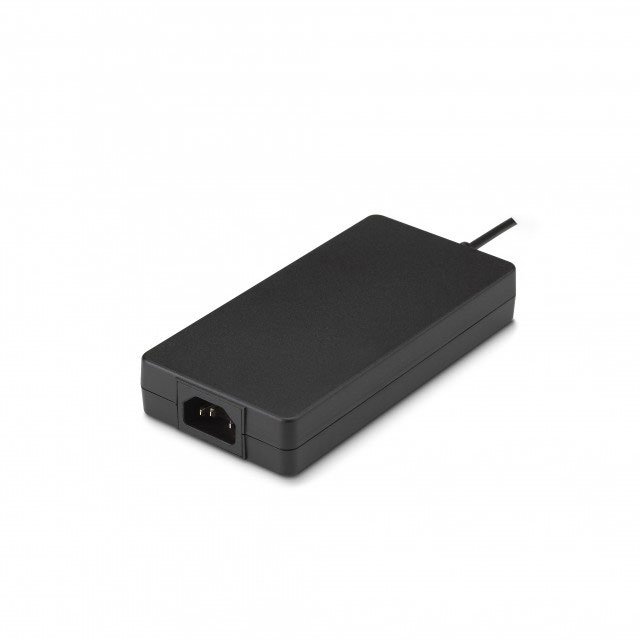

FSP/台湾全汉 电源适配器 FSP120-AAAN3

FSP120-AAAN3概述

    FSP120-AxxN3 系列120瓦AC到DC适配器技术手册

    产品简介


    FSP120-AxxN3系列是一款专为工业计算机系统(IPC)、嵌入式系统、打印机、显示器、POS系统及PoE(以太网供电)应用设计的120瓦交流到直流电源适配器。它具有高效率和高可靠性,适用于需要大功率需求的应用场景。该适配器的输入电压范围为90至264伏交流电(VAC),满足多种电压标准,并符合多项国际安全认证。

    技术参数


    - 输入规格
    - 输入电压:90-264 VAC
    - 输入频率:47-63 Hz
    - 输入电流:100Vac, 240Vac /满载 ≤ 1.2A;115Vac, 230Vac ≤ 0.5W;264Vac / 50Hz ≤ 0.25mA
    - 功率因数:≥ 0.9(100Vac, 240Vac /满载)
    - 效率:≥ 88%(DOE Level VI), ≥ 89%(CoC V5 Tier 2)
    - 无负载功耗:≤ 0.5W(115Vac, 230Vac)
    - 输出规格
    - 输出电压:12V, 19V, 24V, 48V, 54V
    - 输出电流:10A(12V/19V), 6.32A(24V), 2.5A(48V/54V)
    - 总输出功率:120W
    - 过电压保护:19/29/35/63/65V(具体视型号而定)
    - 短路/过电流保护:自动恢复
    - 过温度保护:进入关闭状态,恢复正常需AC复位
    - 环境规格
    - 工作温度:0°C至70°C(>40°C时降额)
    - 存储温度:-20°C至80°C
    - 工作湿度:20%至80%RH(非冷凝)
    - 存储湿度:10%至90%RH(非冷凝)
    - 安全标准认证
    - IEC 62368-1 & CB 60950-1
    - USA EISA 2007
    - Energy Efficiency DOE Level VI
    - Code of Conduct Version 5 Tier 2
    - EN55032, EN55024, FCC Part 15B Class B

    产品特点和优势


    - 高可靠性:通过了多项国际安全认证,确保长期稳定运行。
    - 低轮廓设计:节省空间,适合紧凑型设备。
    - 全面保护机制:内置过流、过温、过压保护,确保安全性。
    - 高功率因数校正电路(PFC):提升能效,降低能耗。
    - 高效能:最高可达89%的能效等级,符合国际能效标准。
    - 宽输入电压范围:适应不同电网环境,通用性强。

    应用案例和使用建议


    FSP120-AxxN3适配器广泛应用于各类高功率需求的工业和商业设备中,如IPC系统、嵌入式系统、打印机、显示器、POS系统及PoE应用。建议在选择适配器时根据具体设备的输入电压、电流和温度要求进行匹配。例如,在高温环境下使用时,应考虑降额运行以确保适配器的正常工作。此外,建议定期检查设备的工作温度和湿度,避免过热和冷凝现象对适配器的影响。

    兼容性和支持


    - 兼容性:适配器可与其他标准化的电气接口兼容,方便集成到现有系统中。
    - 支持和服务:制造商提供详细的使用手册和技术支持,帮助用户解决问题。如有任何疑问或技术支持需求,可联系FSP集团的专业服务团队。

    常见问题与解决方案


    1. 问题:适配器不启动
    - 解决办法:检查输入电压是否在允许范围内,确认电源线连接正确无误。
    2. 问题:输出电压不稳定
    - 解决办法:检查负载情况,确认是否有短路或过载现象;如故障依旧,请联系制造商进行检测维修。
    3. 问题:工作时温度过高
    - 解决办法:确保适配器工作环境通风良好,不要被遮挡物覆盖,尽量避免在高温环境下长时间工作。

    总结和推荐


    FSP120-AxxN3系列适配器凭借其高可靠性、高效能和全面的保护机制,在高功率需求的应用场景中表现出色。其低轮廓设计和宽输入电压范围使其成为理想的电源解决方案。综上所述,该产品不仅能满足大多数用户的使用需求,还具备较高的市场竞争力。因此,强烈推荐给那些需要高性能、高可靠性的电源适配器的用户。

FSP120-AAAN3参数

参数
典型输出电压 -
输出连接方式 Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 12.5mm
线长 1.5m
使用地区 International
输出功率 120W
输出连接极性 正极中心
输入连接方式 Cord (Sold Separately),IEC 320-C14
最小输入电压 90V(AC)
最大输入电压 264V(AC)
长*宽*高 151.3mm*75.6mm*25.4mm
安装方式 桌面安装
应用等级 商用级
包装方式 盒装

FSP120-AAAN3数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 电源适配器 FSP/台湾全汉 FSP120-AAAN3 FSP120-AAAN3数据手册

FSP120-AAAN3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
16+ ¥ 210
56+ ¥ 206.5
106+ ¥ 201.25
库存: 1000
起订量: 20 增量: 1000
交货地:
最小起订量为:16
合计: ¥ 3360
