FSP065-DWAN3

产品分类: 电源适配器
厂牌: FSP/台湾全汉
产品描述: International 65W Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 9.5mm 正极中心 90V(AC) 264V(AC) IEC 320-C14,Cord (Sold Separately) 1.2m 桌面安装 110mm*62mm*31.5mm
供应商型号: 2967-FSP065-DWAN3-ND
供应商: Digi-Key
标准整包数: 1

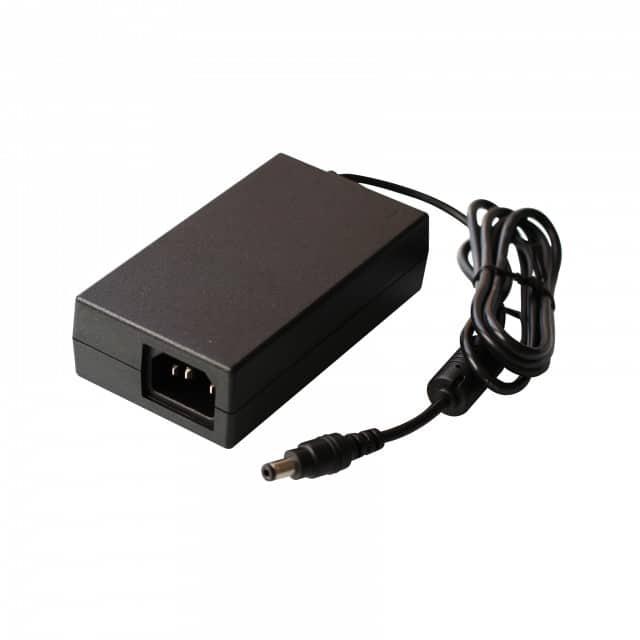

FSP/台湾全汉 电源适配器 FSP065-DWAN3

FSP065-DWAN3概述


    产品简介


    FSP065-DF(W)AN3是一款专为工业控制系统(IPC)、通信系统、嵌入式系统和以太网供电系统设计的65瓦交流到直流适配器。这款适配器符合多项国际标准,包括IEC 62368-1、IEC 60950-1和Energy Efficiency DOE Level VI等,确保了其高可靠性。它能够提供稳定的电源输出,并具备过电流保护、过温保护和过电压保护等多种安全机制。

    技术参数


    - 输入电压范围:90-264 VAC
    - 输入频率范围:47-63 Hz
    - 输入电流:全负载情况下,输入电流小于1.8A(100Vac),小于0.15W(空载)
    - 效率:满负载时≥88%(DOE Level VI);≥89%(CoC V5 Tier 2)
    - 功率启动时间:≥3秒
    - 保持时间:≥8毫秒
    - 浪涌电流:100Vac/240Vac全负载下小于额定值
    - 操作高度:5000米以上
    - 耐压强度:AC输入和次级侧之间的耐压为4242V,测试时间为1分钟,切断电流小于10mA
    - 平均无故障时间(MTBF):300,000小时
    - 电磁兼容性(EMC):符合EN55032/EN55024 Class B、FCC PART 15B Class B标准
    - 输出电压/电流:48V/54V @ 1.2A/1.36A
    - 总输出功率:65W
    - 温度范围:工作温度0~70℃,存储温度-20~+80℃
    - 湿度范围:工作湿度20~80%RH非冷凝,存储湿度10~90%RH非冷凝

    产品特点和优势


    - 符合高标准:产品符合IEC 62368-1和IEC 60950-1标准,满足能源效率DOE Level VI和Code of Conduct Version 5 Tier 2的要求。
    - 高可靠性:具备过电流保护、过温保护和过电压保护等功能,确保长期稳定运行。
    - 强抗干扰能力:符合EN55032和EN55024 Class B等标准,具有良好的电磁兼容性。
    - 环境适应性强:能够在高达5000米的高度和宽泛的温度及湿度范围内正常工作。

    应用案例和使用建议


    应用场景:该适配器广泛应用于IPC系统、通信系统、嵌入式系统和PoE系统。例如,在数据中心和通信基站中,这类适配器可以为各类网络设备提供可靠的电力供应。
    使用建议:为了最大化适配器的性能和寿命,在使用过程中应注意以下几点:
    - 确保输入电压和电流在规定的范围内,避免超负荷运行。
    - 定期检查连接线和接插件,防止接触不良导致的电气故障。
    - 在高温环境下使用时,要特别注意散热,避免因温度过高导致的过热保护触发。

    兼容性和支持


    - 兼容性:该适配器与市面上大多数主流设备兼容,支持多种电源接口。
    - 支持与维护:制造商提供了全面的技术支持和服务,包括定期的维护计划和故障排除服务。用户可通过访问官方网站获取详细的技术文档和支持资源。

    常见问题与解决方案


    - Q: 设备无法启动怎么办?
    - A: 检查输入电源是否稳定,确认所有连接线是否正确安装,确保设备处于正常工作状态。

    - Q: 输出电压不稳定如何处理?
    - A: 确认设备处于规定的输入电压范围内,检查设备是否有外部干扰源,必要时更换新的适配器。
    - Q: 如何进行日常维护?
    - A: 定期清洁适配器表面灰尘,确保通风良好,避免积尘影响散热。定期检查连接线是否松动或损坏,及时更换老化部件。

    总结和推荐


    FSP065-DF(W)AN3是一款设计精良、性能卓越的65瓦交流到直流适配器。它具备多种保护机制和高可靠性,能够广泛应用于多种系统中。考虑到其高效能和出色的兼容性,强烈推荐给需要稳定电源供应的应用场景。如果您正在寻找一个可靠的电源解决方案,这款适配器无疑是您的理想选择。

FSP065-DWAN3参数

参数
输入连接方式 IEC 320-C14,Cord (Sold Separately)
输出功率 65W
线长 1.2m
典型输出电压 -
使用地区 International
最小输入电压 90V(AC)
输出连接极性 正极中心
输出连接方式 Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 9.5mm
最大输入电压 264V(AC)
长*宽*高 110mm*62mm*31.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

FSP065-DWAN3数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 电源适配器 FSP/台湾全汉 FSP065-DWAN3 FSP065-DWAN3数据手册

FSP065-DWAN3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.832 ¥ 224.5503
5+ $ 26.1622 ¥ 218.9452
25+ $ 24.2828 ¥ 203.2163
50+ $ 23.478 ¥ 196.4815
100+ $ 22.5389 ¥ 188.6223
库存: 141
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 224.55
直接购买
加入购物车
