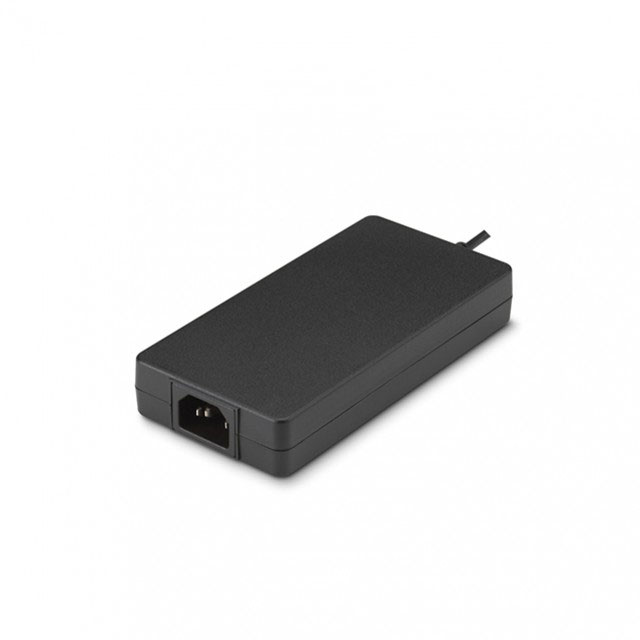

FSP120-AWAN3

产品分类: 电源适配器
厂牌: FSP/台湾全汉
产品描述: International 120W Power DIN,4 Pin 正极中心 90V(AC) 264V(AC) Cord (Sold Separately),IEC 320-C6 1.5m 桌面安装 151.3mm*75.6mm*25.4mm
供应商型号: 2967-FSP120-AWAN3-ND
供应商: Digi-Key
标准整包数: 1
FSP/台湾全汉 电源适配器 FSP120-AWAN3

FSP120-AWAN3概述


    产品简介


    FSP120-AxxN3 系列是专为高功率需求的应用设计的120瓦交流转直流适配器。它适用于工业电脑系统(IPC)、嵌入式系统、打印机、显示器、POS系统及PoE应用。这款适配器输入电压范围为90至264伏交流电(VAC),并符合美国能源部能效标准Level VI和IEC 62368-1及CB 60950-1的安全认证。此外,它还满足美国EISA 2007规定,并符合《欧盟行为守则》第5版第2级标准。这些特性使得该产品在高可靠性、低功耗和多功能方面具有显著优势。

    技术参数


    - 输入电压: 90-264 VAC
    - 输入频率: 47-63 Hz
    - 输入电流: 100Vac, 240Vac 全负载 ≦ 1.2A;115Vac, 230Vac 全负载 ≦ 0.5W
    - 无负载功耗: 264Vac/50Hz ≦ 0.25mA
    - 电源效率:
    - 100Vac/全负载 ≧ 0.9(需配备符合EN 61000-3-2的谐波抑制装置)
    - ≥ 88% (DOE Level VI)
    - ≥ 89% (CoC V5 Tier 2)
    - 浪涌电流:
    - 100Vac/全负载 ≦ 输出电压调节时间 ≤ 3秒
    - 100Vac 或 240Vac/全负载,保持调节时间 ≥ 10毫秒
    - 额定输出功率: 120瓦
    - 过电压保护: 输出端过电压 ≤ 19/29/35/63/65伏
    - 过流保护: 内部故障或外部故障导致短路时自动关机并自动恢复
    - 温度保护: 异常温升自动关机并自动恢复
    - 工作温度: 0℃ 至 70℃ (>40℃时降额使用)
    - 存储温度: -20℃ 至 +80℃
    - 工作湿度: 20% 至 80% 非冷凝
    - 存储湿度: 10% 至 90% 非冷凝
    - 操作高度: 海拔5000米
    - 耐压测试: 交流输入与次级电路间4242伏,测试时间1分钟,漏电流<10mA

    产品特点和优势


    - 高可靠性:通过了严格的UL和CE认证。
    - 低功耗:满足IEC 62368-1及EN 55032的节能要求。
    - 多功能保护:具备过电压保护、过流保护、过温保护和无负载功耗限制。
    - 宽电压输入范围:90至264伏交流电,适应多种供电环境。
    - 高效率:满足DOE Level VI标准,最高可达89%。
    - 环境友好:低排放,减少对环境的影响。

    应用案例和使用建议


    应用案例
    该适配器广泛应用于工业计算机、打印机、显示器、POS系统及PoE供电设备中。其宽电压输入范围和高效的能源转换能力,使其成为高可靠性应用的理想选择。
    使用建议
    - 在安装时,请确保所有接线正确无误,并且符合相关安全规范。
    - 为避免过热问题,建议将适配器放置在通风良好的环境中,并尽量避免长时间满载运行。
    - 定期检查电源线路和接口,以确保其处于最佳状态。

    兼容性和支持


    - 兼容性:该适配器可与多种设备和系统兼容,适用于各类高功率应用场合。
    - 支持与维护:FSP提供详尽的技术文档和支持服务,如遇到任何问题,请联系技术支持团队。

    常见问题与解决方案


    - 问题1: 过电压保护触发后如何恢复正常?
    - 解决方法: 一旦过电压触发保护,适配器会自动关机,需要通过重启适配器来恢复正常状态。
    - 问题2: 如何避免短路和过载?
    - 解决方法: 确保所有连接点紧固可靠,避免短路和过载情况发生。
    - 问题3: 温度过高时如何处理?
    - 解决方法: 检查并改善散热条件,确保适配器周围有足够的空间进行空气流通。

    总结和推荐


    FSP120-AxxN3 系列是一款专为高功率需求设计的高效能交流转直流适配器。它不仅具备优异的电气特性和宽电压输入范围,还提供了丰富的保护机制。其在工业应用中的表现尤为出色,特别适合用于需要高可靠性的环境中。鉴于其卓越的功能和稳定性,强烈推荐在高功率设备中使用此产品。

FSP120-AWAN3参数

参数
最大输入电压 264V(AC)
使用地区 International
最小输入电压 90V(AC)
典型输出电压 -
输出功率 120W
输出连接方式 Power DIN,4 Pin
输入连接方式 Cord (Sold Separately),IEC 320-C6
线长 1.5m
输出连接极性 正极中心
长*宽*高 151.3mm*75.6mm*25.4mm
安装方式 桌面安装
应用等级 商用级
包装方式 盒装

FSP120-AWAN3数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 电源适配器 FSP/台湾全汉 FSP120-AWAN3 FSP120-AWAN3数据手册

FSP120-AWAN3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.2384 ¥ 386.9576
5+ $ 45.084 ¥ 377.2967
10+ $ 43.6904 ¥ 365.634
25+ $ 41.8496 ¥ 350.2288
50+ $ 40.456 ¥ 338.5662
100+ $ 38.8441 ¥ 325.0766
库存: 183
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 386.95
