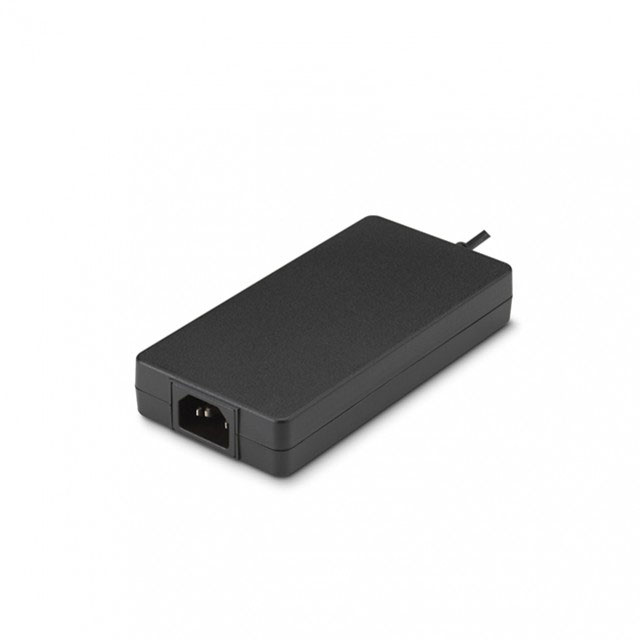

FSP120-AHAN3

产品分类: 电源适配器
厂牌: FSP/台湾全汉
产品描述: International 120W Power DIN,4 Pin 正极中心 90V(AC) 264V(AC) IEC 320-C6,Cord (Sold Separately) 1.5m 桌面安装 151.3mm*75.6mm*25.4mm
供应商型号: 2967-FSP120-AHAN3-ND
供应商: Digi-Key
标准整包数: 1
FSP/台湾全汉 电源适配器 FSP120-AHAN3

FSP120-AHAN3概述

    FSP120-AxxN3 系列 120W AC到DC适配器

    产品简介


    FSP120-AxxN3系列是一款专为工业计算机系统(IPC)、嵌入式系统、打印机、显示器、POS系统及PoE应用设计的120瓦交流到直流适配器。这款适配器具有广泛的输入电压范围(90至264VAC),满足了高功耗应用的需求。同时,它符合多种国际标准,适用于信息技术设备(ITE)应用。

    技术参数


    - 输入规格
    - 输入电压:90-264 VAC
    - 输入频率:47-63 Hz
    - 输入电流:满载时100Vac/240Vac ≦ 1.2A;115Vac/230Vac ≦ 0.5W
    - 空载功率消耗:115Vac/230Vac ≦ 0.5W
    - 触电电流:264Vac/50Hz ≦ 0.25mA
    - 输出规格
    - 输出电压/电流:支持12V/10A、19V/6.32A、24V/5A、48V/2.5A、54V/2.22A
    - 总输出功率:120W
    - 过压保护:输出端发生内部故障导致过电压时,输出断开电压不得超过19/29/35/63/65伏,并通过交流复位恢复正常状态
    - 短路与过流保护:当发生内部故障或外部短路/过载时,电源会自动关闭并进入自恢复模式
    - 过温保护:当异常热升时,电源将进入关机状态,通过交流复位恢复正常
    - 欠压保护:设定在60-70V之间
    - 机械与交流连接器规格
    - 尺寸和外形尺寸可能因具体型号而异,请参考详细的产品规格
    - 连接器类型:C14/C6

    产品特点和优势


    FSP120-AxxN3系列具备多种安全认证和高可靠性,如IEC 62368-1、CB 60950-1、USA EISA 2007、Energy Efficiency DOE Level VI、Code of Conduct Version 5 Tier 2等。此外,它还具有低轮廓设计、过电流保护、过温度保护、过电压保护、功率因数校正电路(PFC)等功能,使其在各种应用中表现出色。

    应用案例和使用建议


    该适配器适用于多种高功耗设备,如工业计算机、嵌入式系统、打印机、显示器、POS系统及PoE应用。在使用过程中,应注意环境温度和湿度条件,确保其运行在推荐的工作范围内。例如,在高温环境下使用时,应考虑降低负载以避免过热保护机制启动。此外,为延长使用寿命,应避免长时间处于高湿度环境中。

    兼容性和支持


    FSP120-AxxN3系列适配器在电气特性上表现出良好的兼容性,能够广泛应用于不同类型的电子设备。厂商提供全面的技术支持和服务,包括详细的安装指南、故障排查和维修服务。建议在购买前联系FSP代表获取适合您应用的具体型号信息。

    常见问题与解决方案


    - 问题一:适配器启动后无输出
    - 解决方案:检查输入电压是否在正常范围内,确认连接器是否正确安装。如果问题持续存在,请联系技术支持进行进一步诊断。
    - 问题二:适配器过热
    - 解决方案:确保适配器放置在通风良好的位置,并尽量减少负载以避免过热。如果过热保护仍然触发,请联系技术人员。
    - 问题三:适配器发出异常噪音
    - 解决方案:检查是否有松动的连接或损坏的部件。如果问题无法自行解决,请联系技术支持。

    总结和推荐


    总体而言,FSP120-AxxN3系列是一款高效、可靠且多用途的120W交流到直流适配器。它具备多种安全认证和卓越的电气性能,能够适应复杂的工业和商业环境。无论是用于高功耗的工业计算机还是商用设备,这款适配器都能提供稳定可靠的电力供应。因此,我们强烈推荐使用此产品以满足您的高功耗需求。

FSP120-AHAN3参数

参数
输出功率 120W
典型输出电压 -
输出连接极性 正极中心
输出连接方式 Power DIN,4 Pin
输入连接方式 IEC 320-C6,Cord (Sold Separately)
线长 1.5m
最大输入电压 264V(AC)
最小输入电压 90V(AC)
使用地区 International
长*宽*高 151.3mm*75.6mm*25.4mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

FSP120-AHAN3数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 电源适配器 FSP/台湾全汉 FSP120-AHAN3 FSP120-AHAN3数据手册

FSP120-AHAN3封装设计

查看详情并下载
Symbol
Footprint
3D Model
