8021

产品分类: 原型开发工具
厂牌: VECTOR ELECTRONICS
产品描述:
供应商型号: ET-2850733
供应商: 海外现货
标准整包数: 1
VECTOR ELECTRONICS 原型开发工具 8021

8021概述

    VECTORBORD® CIRCBORDTM 技术手册解析

    1. 产品简介

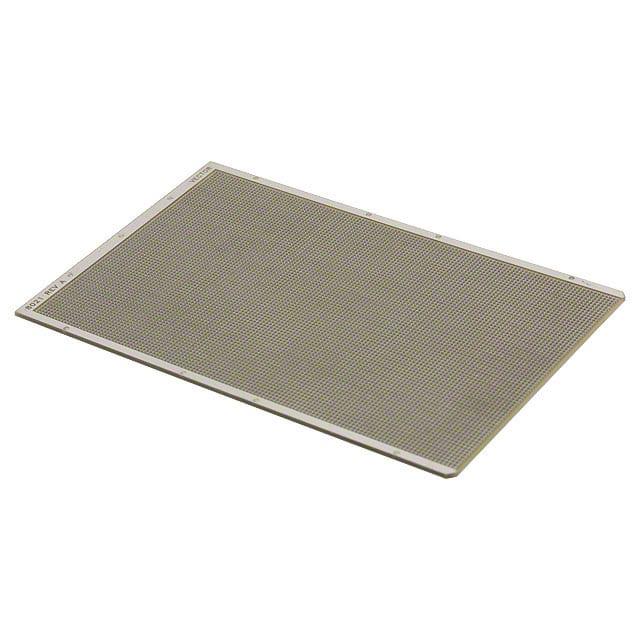

    VECTORBORD® CIRCBORDTM (Part No. 8021) 是一种用于电路设计和原型制作的高性价比印刷电路板(PCB)。该产品采用3U x 160mm的Eurocard标准尺寸,适用于多种电子设备。通过铜镀通孔和焊锡镀层,该电路板能够提供可靠的电气连接和机械强度。此外,其周边地平面设计使得信号完整性和电磁兼容性得以保证,是通用型电路板的理想选择。

    2. 技术参数


    - 尺寸:3U x 160 mm x 1.575 mm (3.94" x 6.30" x 0.062")
    - 孔径:0.025" 直径,铜镀通孔带环形圈
    - 网格:0.05" x 0.05"
    - 材料:FR4环氧玻璃,MIL-P-13949 Type Gf等级
    - 厚度:1/16" (0.062")
    - 焊锡终端:0.025" 直径 K36
    - 耐燃等级:UL 94V-0
    - 电镀工艺:铜镀通孔加焊锡镀层

    3. 产品特点和优势


    VECTORBORD® CIRCBORDTM 的独特之处在于其具备高性能和经济性的完美结合。其周边地平面设计有助于减少电磁干扰,提高信号完整性。铜镀通孔和焊锡镀层则提供了优良的电气连接可靠性。另外,FR4材料的选用使其具有良好的耐热性和阻燃性,能够在恶劣环境下保持稳定工作。此外,该产品为通用型电路板,可以广泛应用于各种电子设备的设计和原型制作,具有很高的市场竞争力。

    4. 应用案例和使用建议


    VECTORBORD® CIRCBORDTM 可以应用于多种电子设备,如工业控制、通信系统、医疗设备等。例如,在工业控制系统中,该电路板可以通过快速原型制作来验证设计方案的有效性。对于使用者来说,推荐首先根据电路设计需求确定合适的布线布局,并确保使用过程中避免物理损伤和化学腐蚀。同时,对于信号完整性要求较高的应用,可以考虑添加去耦电容和其他滤波措施以提高性能。

    5. 兼容性和支持


    VECTORBORD® CIRCBORDTM 与市场上主流的电子元件和设备高度兼容,可轻松集成到现有系统中。Vector Electronics & Technology, Inc. 作为制造商,为用户提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    6. 常见问题与解决方案


    - 问题:电路板上的孔壁不均匀
    - 解决方案:重新检查钻孔工具和工艺参数,必要时调整并进行二次加工。

    - 问题:焊接时出现空洞
    - 解决方案:确保焊料质量和焊接温度适宜,适当调整焊接时间和压力。

    - 问题:焊接后铜箔脱落
    - 解决方案:检查是否为铜箔质量问题,更换高质量铜箔材料;同时确保焊接工艺规范,避免过热或过冷导致的不良影响。

    7. 总结和推荐


    VECTORBORD® CIRCBORTM 是一款性价比极高的电路板产品,具备优良的电气特性和机械稳定性。它在通用型电路设计和原型制作方面表现卓越,尤其适合需要成本控制和性能均衡的应用场合。因此,强烈推荐给需要高效、可靠电路板解决方案的专业人士和企业用户。

8021参数

参数
长*宽*高 160mm*100.1mm*1.5748mm
零件状态 在售
包装方式 散装

8021厂商介绍

Vector Electronics是一家电子元器件分销商,专注于为全球客户提供广泛的电子元件。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和能量存储。
2. 主动元件:如晶体管、二极管、集成电路等,它们在电子电路中扮演着放大、开关等关键角色。
3. 连接器和电缆:用于连接不同的电子组件,确保信号和电源的传输。
4. 传感器:检测环境变化,如温度、压力、光线等,广泛应用于自动化和监控系统。
5. 电源管理产品:包括电池、电源适配器等,为电子设备提供稳定的电力供应。

Vector Electronics的优势在于:

- 供应链管理:拥有强大的供应链网络,确保元件的及时供应。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 质量保证:严格把控产品质量,确保元件的可靠性和耐用性。
- 定制服务:根据客户需求提供定制化的解决方案。

通过这些优势,Vector Electronics致力于为客户提供高效、可靠的电子元件供应服务。

8021数据手册

厂牌 PDF简要描述 下载
VECTOR ELECTRONICS 原型开发工具 VECTOR ELECTRONICS 8021 8021数据手册

8021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.1683 ¥ 339.4224
10+ $ 37.2999 ¥ 315.1839
25+ $ 36.0137 ¥ 304.3159
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
