ER582K2JT

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 2.2KΩ ±5% 7W 0ppm/℃~60ppm/℃ 通孔安装 22.2mm(长度)
供应商型号: 1996570
供应商: 海外现货
标准整包数: 5

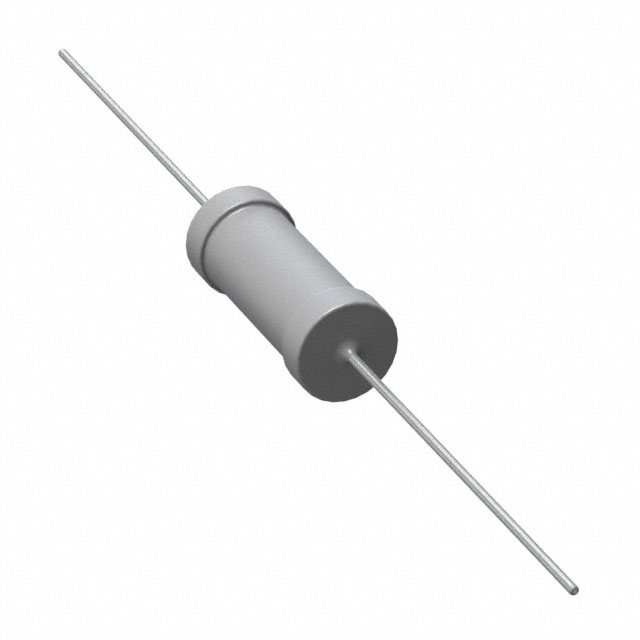

TE CONNECTIVITY 通孔电阻 ER582K2JT

ER582K2JT概述


    产品简介


    ER/ERV系列是泰科电子生产的高性能硅涂层功率电阻。这类电阻具有耐多种溶剂侵蚀的能力,特别适用于工业、控制、医疗和消费电子等多个领域的广泛应用。ER/ERV系列电阻通过独特的设计和材料选择,为高可靠性应用提供了稳定的解决方案。

    技术参数


    - 电气特性
    - ER系列
    - 40°C下的额定功率:3W(ER74),7W(ER58),11W(ER16),14W(ER17)
    - 70°C下的额定功率:2.5W(ER74),6W(ER58),9W(ER16),12W(ER17)
    - 电阻范围:0.3Ω至10KΩ(ER74),0.5Ω至20KΩ(ER58),1.3Ω至68KΩ(ER16),20Ω至100KΩ(ER17)
    - 最大元件电压:100V(ER74),200V(ER58),500V(ER16),750V(ER17)
    - ERV系列
    - 20°C下的额定功率:3W(ERV74),7W(ERV58),11W(ERV16)
    - 70°C下的额定功率:1.5W(ERV74),3W(ERV58),5W(ERV16)
    - 电阻范围:10Ω至3900Ω(ERV74),10Ω至6800Ω(ERV58),15Ω至27000Ω(ERV16)
    - 最大元件电压:100V(ERV74),200V(ERV58),500V(ERV16)
    - 环境特性
    - 工作温度范围:-55°C至200°C
    - 湿度等级:56天/95%相对湿度
    - 热稳定性:±0.5%
    - 负载寿命稳定性:±5%
    - 温度系数:<1Ω时0±200ppm/°C,>1Ω时0+60ppm/°C典型值

    产品特点和优势


    - 高功率耗散能力:ER/ERV系列能够在较宽的工作温度范围内提供较高的功率耗散能力。
    - 坚固的硅涂层:提供优异的抗溶剂侵蚀性能,适合严苛的工作环境。
    - 脉冲处理能力:能够承受频繁的脉冲负载而不影响性能。
    - 高精度设计:可提供高达±0.5%的高精度选项。
    - 广泛的应用覆盖:适合多种工业和消费品应用。

    应用案例和使用建议


    - 工业应用:用于制造过程中的控制电路,如生产线上的传感器和执行器。
    - 医疗应用:可用于医疗设备中对精确度和稳定性要求高的部分。
    - 消费电子产品:适合作为电源模块的一部分,提高产品的可靠性和耐用性。
    使用建议:
    - 安装方式:建议垂直安装以确保最佳散热效果。
    - 热管理:在接触印刷电路板(PCB)的情况下,应避免因过热而损坏PCB,需参考热点温度图来确定最大允许功率耗散。

    兼容性和支持


    ER/ERV系列功率电阻与大多数电子系统兼容,支持定制设计。泰科电子提供广泛的分销网络,确保产品在全球范围内的可获取性。同时,制造商提供了详细的安装指南和技术支持服务,确保客户在使用过程中得到充分的帮助。

    常见问题与解决方案


    - 问题1:如何处理高温环境下的过载情况?
    - 解决方案:可以通过选择更高功率等级的型号或采取有效的散热措施来解决。

    - 问题2:在潮湿环境下如何保持稳定运行?
    - 解决方案:确保密封良好,并考虑使用适当的防潮材料。

    总结和推荐


    ER/ERV系列功率电阻凭借其高可靠性、优秀的抗溶剂侵蚀能力和广泛的应用覆盖,成为各种高要求场合的理想选择。无论是工业自动化、医疗设备还是高端消费电子产品,该系列电阻均能提供卓越的表现。强烈推荐此系列产品,尤其适用于需要高功率处理能力和稳定性的应用场合。

ER582K2JT参数

参数
电阻值 2.2KΩ
精度 ±5%
额定功率 7W
温度系数 0ppm/℃~60ppm/℃
长*宽*高 22.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装
