QC24-2212X

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 圆形连接器插座, QC系列, 12芯, 面板安装, 压接, IP68
供应商型号: N-QC24-2212X
供应商: 云汉优选
标准整包数: 1

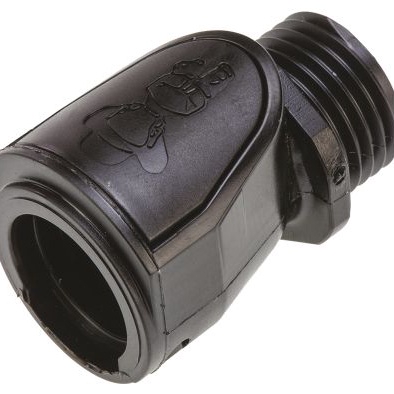

TE CONNECTIVITY 圆形连接器 QC24-2212X

QC24-2212X概述

    QUICK CONNECT 电气连接解决方案

    产品简介


    QUICK CONNECT 是一种专为严苛环境设计的电气连接解决方案,采用高耐温且抗腐蚀的复合材料Ultem®制造而成。它具有2路、7路和12路等多种配置,能够抵御化学物质侵蚀和提供IP68等级的环境密封性,适用于最严格的工业应用。

    技术参数


    - 电流承载能力:2路配置下最大电流为13安培;7路配置下最大电流为7.5安培;12路配置下最大电流为5安培。
    - 电压:最高可承受1000V AC(rms)。
    - 绝缘电阻:1000兆欧。
    - 温度范围:-55°C到150°C。
    - 材料:外壳/绝缘体采用温度和耐腐蚀性复合材料Ultem®,接触件采用镀金铜合金。
    - 防护等级:满足UL94 V-0级阻燃要求,达到IP68的防护标准。

    产品特点和优势


    - 快速锁紧机制:提供便捷可靠的连接。
    - 通用安装:可灵活适应多种安装需求。
    - 多种密封选项:选择不同的线封、螺母和模具来匹配耐用性和经济性的需求。
    - 符合多项标准:如UL94 Class V-0的阻燃要求。
    - 成本效益:结合了耐用性和经济效益。
    - 清洗和消毒无损:在不降低性能的前提下,可以进行清洗、消毒和高压灭菌。

    应用案例和使用建议


    QUICK CONNECT 被广泛应用于恶劣环境下,如汽车制造、航空航天、船舶制造等领域。在实际使用过程中,应根据具体应用需求选择合适的电缆密封选项和接触件。此外,确保所有连接都按照手册要求进行正确安装和维护,以保证其长期稳定运行。

    兼容性和支持


    QUICK CONNECT 可与多种类型的电缆管、热缩管/护套一起使用。同时,德驰UK公司还提供了详细的技术文档和支持服务,包括配件订购、工具和装配指南等,确保客户能够顺利使用并维护这些产品。

    常见问题与解决方案


    1. 如何清洁QUICK CONNECT?
    - 使用温和的肥皂水和软布轻轻擦拭即可,避免使用研磨性清洁剂。

    2. 如何确定QUICK CONNECT的安装位置?
    - 请参考手册中的图纸和安装指南,确保连接器和面板之间的位置正确。
    3. 如何处理QUICK CONNECT的故障?
    - 检查连接是否牢固,是否有损坏或磨损。如果需要进一步技术支持,请联系德驰UK公司的客户服务团队。

    总结和推荐


    QUICK CONNECT 系列以其高效可靠的设计、广泛的适用性和出色的性价比,在严苛环境下的电气连接应用中表现出色。如果您正在寻找一个既耐用又经济的解决方案,QUICK CONNECT绝对是一个值得考虑的选择。

QC24-2212X参数

参数
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 Automotive Connectors,Connectors
颜色 -
端接 -
额定电流 5A
安装方式 导线安装
应用等级 工业级
包装方式 散装

QC24-2212X厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

QC24-2212X数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY QC24-2212X QC24-2212X数据手册

QC24-2212X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.3458 ¥ 66.8101
100+ $ 6.3551 ¥ 57.7997
250+ $ 5.661 ¥ 51.4868
库存: 839
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1002.15
