LR1F33R

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 33Ω ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: N-LR1F33R
供应商: 云汉优选
标准整包数: 4000

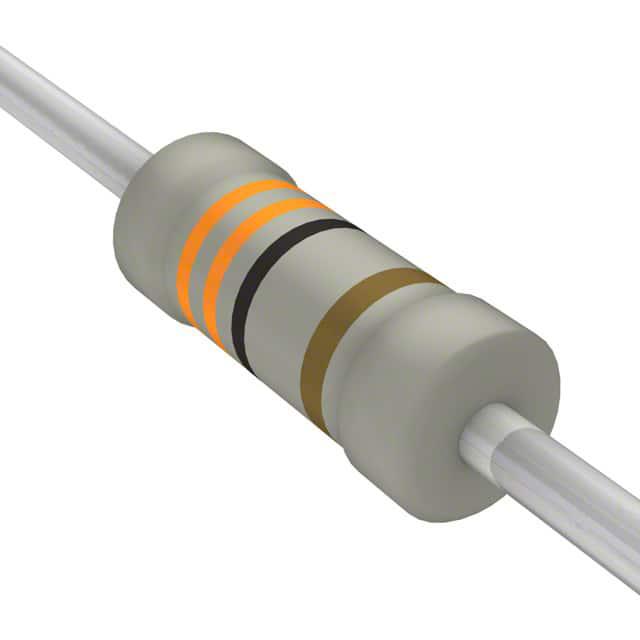

TE CONNECTIVITY 通孔电阻 LR1F33R

LR1F33R概述

    金属薄膜固定电阻器LR系列技术手册

    产品简介


    本技术手册详细介绍了一款高性能的金属薄膜固定电阻器LR系列。这些电阻器以其卓越的品质、低误差率(±1%)和较低的温度系数(最低可达50 ppm)而著称。LR系列包含多个型号,分别为LR0204、LR1L、LR1、LR2、LR100和LR200,适用于各种不同的功率等级和阻值范围,特别适合需要低电阻和小尺寸的应用场合。广泛应用于通用电子设备、精密仪器仪表及各种工业控制设备中。

    技术参数


    | 参数 | LR0204 | LR1L | LR1 | LR2 | LR100 | LR200 |
    ||
    | 额定功率(@ 70°C) | 0.25 W | 0.5 W | 0.6 W | 0.75 W | 1 W | 2 W |
    | 阻值范围(欧姆) | 最小:1R0 | 最小:10R | 最小:R10 | 最小:1R0 | 最小:10R | 最小:1M1 |
    | 最大:9R1 | 最大:1M0 | 最大:1M0 | 最大:1M0 |
    | 容差(%) | ±15 | ±1 | ±2 | ±1 | ±2 | ±1 |
    | 温度系数(ppm/°C) | ±100 | ±100 | ±200 | ±100 | ±50 | ±100 |
    | 极限元件电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大允许元件电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大过载电压(V) | 400 | 500 | 700 | 700 | 1000 | 1000 |
    | 最大瞬时过载电压(V) | 500 | 750 | 750 | 750 | 1000 | 1000 |

    产品特点和优势


    1. 高精度:LR系列具有±1%的误差率,确保其在各种应用中表现出色。
    2. 低温度系数:最低温度系数为±50 ppm,使电阻值受温度变化影响较小。
    3. 稳定性好:出色的负载稳定性和抗恶劣环境能力,使其能够在极端条件下可靠运行。
    4. 噪音低:表现出非常低的噪声电流和电压系数。
    5. 多种规格:提供了丰富的阻值和功率选择,适用于不同需求的客户。

    应用案例和使用建议


    1. 自动插入设备:电阻器适用于自动插入设备,能够进行自动切割和弯曲处理。
    2. 标记:采用颜色编码标记,符合JIS C 0802标准。
    3. 包装:LR0204、LR1L和LR1型电阻器通常以每盒4000件的方式供应,而LR2型则以每盒1000件供应。

    兼容性和支持


    LR系列电阻器与其他电子元件高度兼容,可以广泛用于各种电路设计中。制造商提供了详细的规格和应用指导,确保客户能够正确安装和使用这些组件。

    常见问题与解决方案


    1. 如何更换或修理电阻器?
    - 检查电阻器是否损坏,如有损坏,则需要更换新的电阻器。
    - 确保按照正确的操作步骤拆卸旧电阻器并安装新电阻器。
    2. 如何处理温度敏感问题?
    - 使用温度系数较低的电阻器以减少温度对电阻值的影响。
    - 保持良好的散热措施以避免过热。

    总结和推荐


    综上所述,金属薄膜固定电阻器LR系列凭借其卓越的性能、高精度、稳定性和广泛的适用性,在电子元件市场上表现出了强大的竞争力。无论是通用还是精密应用,LR系列都是理想的选择。我们强烈推荐使用这款产品来满足您的电子设计需求。

LR1F33R参数

参数
电阻值 33Ω
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

LR1F33R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR1F33R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR1F33R LR1F33R数据手册

LR1F33R封装设计

查看详情并下载
Symbol
Footprint
3D Model
