5767042-3

厂牌: TE CONNECTIVITY

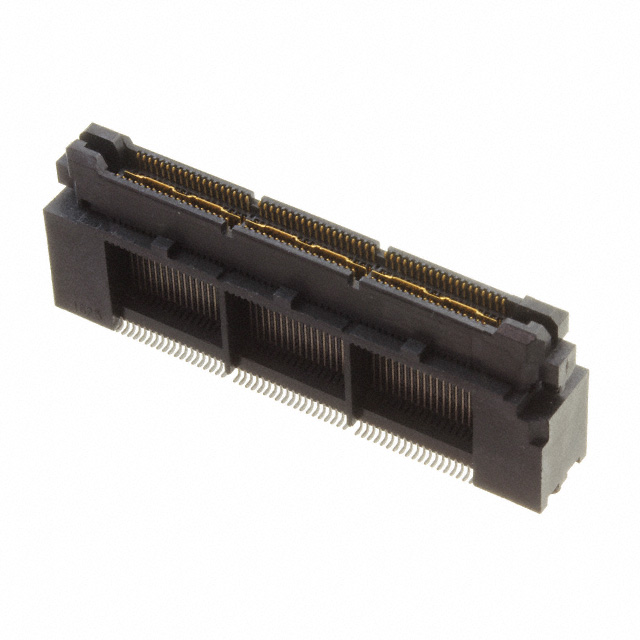

产品描述: TE Connectivity 0.64mm间距114p双排排针 板对板连接器, MICTOR系列, 直角, 表面
供应商型号: 5767042-3
供应商: Master
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5767042-3

5767042-3概述

    # 5767042-3 PCB Mount Header 技术手册

    产品简介


    5767042-3 PCB Mount Header 是一款垂直安装的板对板连接器,专为电路板到电路板之间的信号传输而设计。该产品适用于多种电子设备和工业自动化系统,广泛应用于通信、医疗设备、工业控制等领域。其具备高密度、高性能和可靠性,确保了在各种恶劣环境下的稳定运行。

    技术参数


    主要技术规格
    - 中心线间距(Pitch): 0.64 mm (0.025 in)
    - 引脚数: 114
    - 连接器系统: 板对板
    - 安装方式: 垂直
    - 表面处理: 金镀层
    - 信号类型: 信号连接器
    - 颜色: 黑色
    - 包装: 箱/管
    电气特性
    - 介电强度: 500 VAC (最大值)
    - 绝缘电阻: 2 MΩ (最小值)
    - 阻抗: 50 Ω
    - 工作电压: 30 VAC
    - 差分信号: 支持
    - 数据速率: 10 Gb/s
    物理特性
    - 接触长度: 0.002 in (0.064 in)
    - 接触面积镀层材料: 铜合金,金镀层
    - 接触面积镀层厚度: 0.76 μm (29.9212 μin)
    - 连接器尺寸: 长度 50.8 mm (2 in),高度 18.47 mm (0.727 in),宽度 8.13 mm (0.32 in)
    工作条件
    - 工作温度范围: -55 – 125 °C (-67 – 257 °F)
    - 兼容标准: CSA 1195944, UL E28476
    - 环保认证: 欧盟RoHS指令2011/65/EU,欧盟ELV指令2000/53/EC,中国RoHS 2指令,REACH规定

    产品特点和优势


    5767042-3 PCB Mount Header 具有以下特点和优势:
    - 高密度连接: 114个引脚提供了高密度连接,节省空间。
    - 优异的电气性能: 支持高速数据传输,最高可达10 Gb/s,适用于现代通信需求。
    - 宽温度范围: -55 – 125 °C 的工作温度范围,确保在极端环境下的稳定性。
    - 低卤素含量: 符合低卤素要求,更加环保。
    - 易于焊接: 具备耐高温焊锡能力,可承受260°C的回流焊。

    应用案例和使用建议


    应用案例
    这款连接器常用于高速数据传输系统、电信设备、工业控制系统以及需要高密度连接的应用场合。例如,在数据中心的服务器背板连接中,5767042-3可以实现高效的信号传输,确保数据的可靠性和完整性。
    使用建议
    - 在安装过程中,确保正确对齐引脚,避免错位或损坏。
    - 使用热风枪或回流焊机进行焊接时,需严格控制温度,避免过度加热导致材料损坏。
    - 在接线时,确保信号线与电源线分离,减少干扰。

    兼容性和支持


    5767042-3连接器与多款其他连接器兼容,如5767181-3、5767143-3等。厂商提供全面的技术支持和售后服务,如需帮助可拨打技术支持热线 +1 800 522 6752。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器不导通 | 检查焊接是否良好,确认所有引脚都正确连接 |
    | 连接器接触不良 | 清理接触点上的氧化物或污垢,重新焊接 |
    | 焊接后引脚损坏 | 更换新的连接器,确保焊接过程中的温度和时间控制 |

    总结和推荐


    综上所述,5767042-3 PCB Mount Header是一款具有高密度、高性能和可靠性特点的连接器,适用于多种应用场景。它在高速数据传输、工业自动化和通信领域的广泛应用中表现出色。建议在需要高密度连接和高速数据传输的项目中使用此连接器,以获得最佳效果。如果您正在寻找可靠的板对板连接解决方案,5767042-3 PCB Mount Header将是您的理想选择。

5767042-3参数

参数
类型 Outer Shroud Contacts,Plug
间距 640μm
排数 2
触头镀层
板上高度 18.47mm
针脚数 114pin
接合堆叠高度 18.75mm,27.8mm
触头镀层厚度 760nm
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

5767042-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5767042-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5767042-3 5767042-3数据手册

5767042-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 262.799 ¥ 2185.0652
5+ $ 250.552 ¥ 2051.7711
10+ $ 132.6452 ¥ 1086.2318
20+ $ 93.3464 ¥ 764.4141
30+ $ 91.4791 ¥ 749.1224
40+ $ 91.4791 ¥ 749.1224
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2185.06
