6-968972-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器外壳 汽车连接器母座, AMP MCP 2.8系列, 12路, 3行
供应商型号: 7269063
供应商: 海外现货
标准整包数: 5

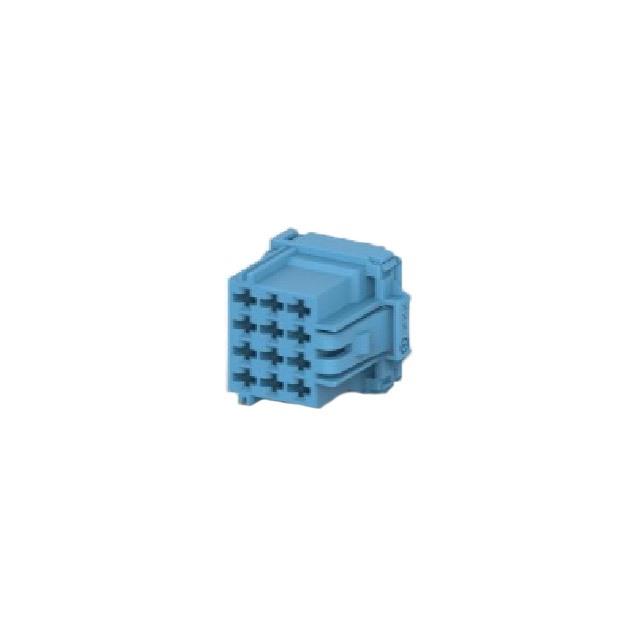

TE CONNECTIVITY 汽车连接器 6-968972-1

6-968972-1概述


    产品简介


    产品类型: 连接器外壳
    主要功能: 支持12位线对线连接,用于连接电缆和电线,适用于电力传输及混合连接
    应用领域: 汽车行业、电力系统、自动化设备等

    技术参数


    - 中心线间距: 5 mm [0.197 in]
    - 连接器类型: 女终端外壳,线对线
    - 位置数: 12个
    - 电缆出口角度: 180°
    - 额定电压: 28 VDC
    - 工作温度范围: -40 – 120°C [-40 – 248°F]
    - 封装数量: 1500个
    - 材料: 聚对苯二甲酸丁二醇酯(PBT)加玻璃纤维(GF)
    - 颜色: 浅蓝色

    产品特点和优势


    - 设计紧凑: 适用于狭小空间的安装需求
    - 多功能兼容: 支持多种电缆和电线类型
    - 集成锁紧机制: 确保连接的稳定性,防止松动
    - 高可靠性: 工作温度范围广,适合极端环境
    - 符合环保标准: 符合欧盟RoHS、REACH等环保法规

    应用案例和使用建议


    应用案例:
    - 在汽车行业中,这款连接器常用于车身内部电路的连接,确保稳定的电力传输。
    - 在工业自动化领域,可用于设备间的电源及信号传输。
    使用建议:
    - 在使用过程中,注意连接器的防水和防尘保护,以延长使用寿命。
    - 安装时要严格按照手册要求,避免不当操作导致连接不稳定。

    兼容性和支持


    - 兼容性: 与AMP MCP 2.8系列连接器兼容
    - 支持服务: 如有需要,可拨打+1 800 522 6752获取技术支持
    - 文档资源: 可访问TE网站下载详细的产品图纸和CAD文件

    常见问题与解决方案


    1. 连接不牢固
    - 解决办法: 检查是否有异物堵塞或损坏,重新插入并确保锁紧机制正确激活。
    2. 接触不良
    - 解决办法: 清理连接器端子上的氧化层,确保连接器完全插入并锁定。
    3. 过热现象
    - 解决办法: 检查是否超过最大工作温度限制,调整周围环境温度或选择散热更好的安装方式。

    总结和推荐


    综上所述,这款由AMP MCP 2.8系列提供的Housing for Female Terminals连接器是一款高性能、多用途的连接解决方案,特别适用于电力传输及混合连接。它具有良好的机械稳定性和广泛的适用性,能够满足各种恶劣环境下的使用需求。鉴于其优秀的特性和广泛的应用场景,我们强烈推荐使用这款连接器,以确保系统的可靠性和稳定性。如果您有任何疑问或需要进一步的支持,请联系技术支持团队获取帮助。

6-968972-1参数

参数
排数 3
针脚数 12
间距 5
长*宽*高 26mm*26mm*24mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装
