7-1393030-7

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: SSRM 系列提供 45-65A DIN 安装固态继电器,配有 SCR 输出和集成式散热器。可提供极度可靠的交流或直流负载转换,具有一贯的低转换噪声和极长寿命的特点。
供应商型号: Q-7-1393030-7
供应商: 期货订购
标准整包数: 20
TE CONNECTIVITY 固态继电器 7-1393030-7

7-1393030-7概述


    产品简介

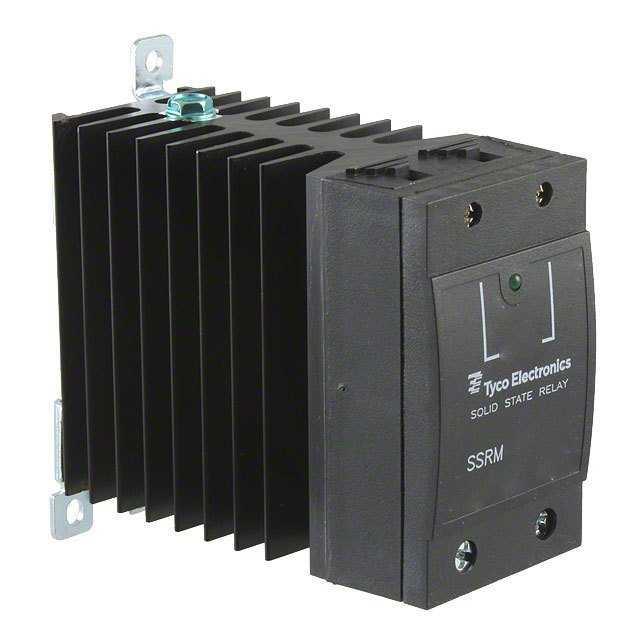

    SSRM系列固体继电器是一种具有内置散热片的DIN导轨安装型固态继电器。这类继电器主要用于工业控制领域,适用于需要频繁开关、快速响应的应用场合,如电机控制、照明控制、暖通空调系统等。本系列产品具备逆并联连接的可控硅(SCR)输出,提供多种电流等级的选择,使得用户可以根据具体需求进行配置。

    技术参数


    - 型号:SSRM-600A45, SSRM-600A55, SSRM-600A65
    - 线电压范围:48 - 660 VAC
    - 输入电压范围:
    - 交流控制单元:90 - 140 Vrms
    - 直流控制单元:4.0 - 32 VDC
    - 输出电流:
    - 45 A RMS
    - 55 A RMS
    - 65 A RMS
    - 控制电压范围:
    - 交流控制单元:VIN @ 25°C 范围为 90 - 140 Vrms
    - 直流控制单元:VIN @ 25°C 范围为 4.0 - 32 VDC
    - 隔离电压:4000 V rms 输入到输出再到接地
    - 绝缘电阻:最小值为 10^9 欧姆,测试电压为 500VDC
    - 容抗:最大值为 8.0 pF (输入到输出)
    - 工作温度范围:-40°C 至 +80°C
    - 存储温度范围:-40°C 至 +125°C
    - 重量:约 16.9 盎司(479 克)
    - 尺寸:请参见外形尺寸图

    产品特点和优势


    - DIN 导轨安装设计:便于安装和集成,节省空间。
    - 多档电流选择:提供 45A、55A 和 65A RMS 的逆并联连接的可控硅(SCR)输出选项。
    - 光学隔离:高隔离度(4000 V rms),有效防止电气干扰。
    - 双层安全终端:提供 IP20 级别保护,确保操作人员安全。
    - 绿色 LED 输入状态指示灯:方便监控工作状态。

    应用案例和使用建议


    应用场景:这种继电器广泛应用于工业自动化控制系统中,用于驱动电动机、加热器和其他负载。例如,在电机控制系统中,通过调节输入电压,可以精确控制电机的速度和方向。
    使用建议:
    - 在接线时应严格按照手册中的建议扭矩值进行拧紧,以确保连接可靠性。
    - 安装时需确保相邻单元之间的最小间距不小于 0.8 英寸(20 毫米),以避免热失控。
    - 在操作前应充分理解技术手册中的各项指标,特别是工作温度范围和输入输出规格。

    兼容性和支持


    - 兼容性:该继电器的设计允许与各种标准 DIN 导轨设备无缝配合,适合不同类型的控制电路。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括在线资源和客户服务热线,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何正确安装螺丝端子?
    - 答:应遵循手册中推荐的扭矩范围(交流控制:5 - 6 in lb 或 0.6 - 0.7 Nm;负载:10 - 15 in lb 或 1.1 - 1.7 Nm)。
    2. 问:如何确认继电器正常工作?
    - 答:通过检查绿色 LED 输入状态指示灯来确认继电器是否处于激活状态。
    3. 问:在何种环境下应避免使用该继电器?
    - 答:避免在温度超出工作范围(-40°C 至 +80°C)的环境中使用。

    总结和推荐


    综上所述,SSRM系列固体继电器在技术参数和应用性能方面表现优异,具备稳定的逆并联连接、高效的工作效率和广泛的温度适应能力。对于需要高可靠性和稳定性的工业控制系统而言,这款继电器是一个理想的选择。因此,我们强烈推荐使用此款固体继电器。

7-1393030-7参数

参数
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 AC
长*宽*高 76.2mm*44.5mm*109.2mm
安装方式 螺纹安装
应用等级 工业级

7-1393030-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1393030-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY 7-1393030-7 7-1393030-7数据手册
