929505-7

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器外壳 汽车连接器母座, Junior Power Timer系列, 22路, 2行, 插入式安装
供应商型号: 929505-7
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 929505-7

929505-7概述


    产品简介

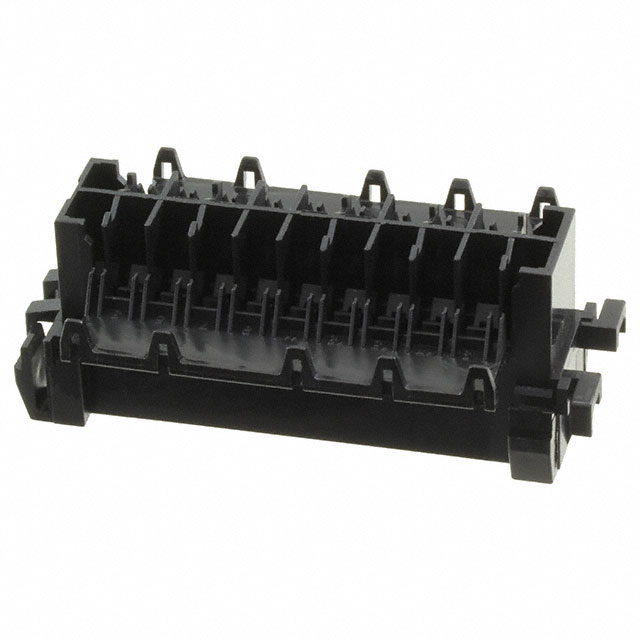

    929505-7 Housing for Male Terminals, Wire-to-Wire, 22 Position
    这款电子元器件是一款用于汽车连接器的接线端子外壳,特别适用于线对线连接。该产品具有22个位置,中心线间距为5毫米(0.196英寸),并且采用黑色外观设计。其主要功能是提供可靠的电力传输,适用于各类汽车电气系统,如电源管理、定时器电路等。

    技术参数


    - 连接器类型: 线对线接线端子外壳
    - 位置数量: 22个
    - 中心线间距 (Pitch): 5 mm (0.196 in)
    - 工作电压: 24 V
    - 接触电流额定值: 最大30 A
    - 接触大小: 2.8 mm
    - 操作温度范围: -40°C 至 130°C
    - 材料: 主体材料为聚对苯二甲酸丁二醇酯(PBT)
    - 尺寸:
    - 连接器高度: 26 mm (1.02 in)
    - 产品宽度: 22.4 mm (0.881 in)
    - 产品长度: 63.8 mm (2.51 in)
    - 包装: 每包400个,袋装

    产品特点和优势


    - 高可靠性: 采用PBT材料,确保长期稳定性和抗腐蚀性。
    - 集成锁定机制: 内置锁定功能确保连接稳固,防止意外断开。
    - 大电流承载能力: 最大电流可达30 A,适合多种高电流需求的应用。
    - 宽泛的操作温度范围: 可在极端温度下正常工作,适用范围广泛。
    - 易于安装和维护: 提供多种兼容部件,方便客户根据需要进行选配和替换。

    应用案例和使用建议


    应用案例
    这款接线端子外壳常用于汽车电气系统的动力传输和定时器电路。例如,在车载电池管理系统中,可以用来连接不同电池单元,确保电力稳定传输。
    使用建议
    1. 考虑安装环境: 确保安装位置能够承受操作温度范围内的温度变化。
    2. 选择合适的附件: 根据实际应用需求选择合适的兼容部件,如电缆密封套和定位卡扣,以提高整体稳定性。
    3. 定期检查: 定期检查连接器和线路是否有磨损或损坏,确保长时间可靠运行。

    兼容性和支持


    该产品可与以下TE Connectivity产品兼容:
    - TE Part #K2000166: Micro Switch MN81 061 204
    - TE Part #928931-2: FF 110 (2.8 x 0.8 mm) TAB PTP CUZN30
    - TE Part #928794-2: FF 110 TAB PTP CUZN30
    - TE Part #4-968975-1: MCP2,8 GEH ASSY 21P
    - TE Part #K1139190: Relay 29-114-11A
    - TE Part #929504-4: Timer Connector Housing

    常见问题与解决方案


    1. Q: 产品表面出现裂纹怎么办?
    - A: 请检查安装过程中是否施加了过大的力或安装环境存在温度异常。建议重新安装或联系技术支持获取进一步帮助。

    2. Q: 为什么安装后无法正常通电?
    - A: 请确认所有连接器均已正确插入并锁定。如果仍然无法通电,请检查接触面是否有灰尘或其他污染物,并清理干净。

    总结和推荐



    总结

    :
    这款929505-7 Housing for Male Terminals, Wire-to-Wire, 22 Position接线端子外壳凭借其高可靠性、集成锁定机制、大电流承载能力和宽泛的工作温度范围,在汽车电气系统中表现出色。其广泛的兼容性和强大的技术支持使其在市场上具备极强的竞争力。
    推荐:
    我们强烈推荐此产品给那些寻找高品质、高可靠性的汽车电气系统接线端子解决方案的客户。该产品不仅能满足现有需求,还能适应未来的发展,确保系统的长期稳定运行。

929505-7参数

参数
排数 2
针脚数 22
间距 5
长*宽*高 66.8mm*22.4mm*22.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

929505-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

929505-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 929505-7 929505-7数据手册

929505-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
