W3S-P012

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 汽车连接器楔形锁 汽车连接器配件, DT系列, 3路
供应商型号: W3S-P012
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 W3S-P012

W3S-P012概述


    产品简介

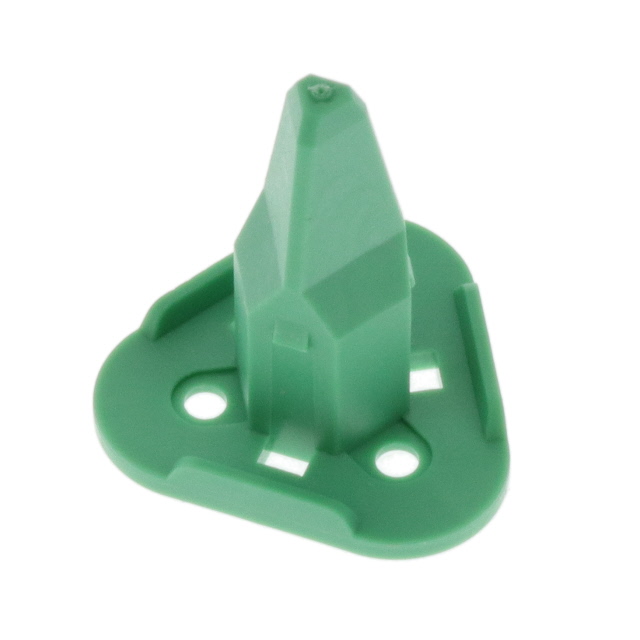

    产品名称:Wedge Lock for 3-Pin Plug Retention Type DT Series
    产品型号:W3S-P012
    该电子元器件是一款用于连接器插头的锁紧楔子(Wedge Lock),特别设计用于德驰(Deutsch)DT系列的3针插头(DT06-3S-XXXX)。产品通过锁紧机制增强连接的稳定性与可靠性,广泛应用于航空航天、汽车工业、轨道交通及军用设备等领域,为高振动和恶劣环境下的可靠连接提供保障。

    技术参数


    | 参数项 | 值(英寸[毫米]) |

    | 总长度(Overall Length) | 0.713[18.1] |
    | 宽度(Width) | 0.668[16.97] |
    | 高度范围(Height Range) | 0.758-0.845[19.25-21.46] |
    | 锁紧角度(Locking Angle) | ±20° |
    | 材料密度(Material Density) | 未标注 |
    其他关键信息:
    - 材质:30%玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT,绿色)。
    - 应用温度范围:未明确限制,但适用高温和高震动环境。
    - 重量:约1.03克。
    - 兼容型号:DT06-3S-XXXX(适用于所有型号变体)。

    产品特点和优势


    1. 卓越的锁紧能力:通过精准设计的角度锁紧机制,能够承受高振动和冲击环境,确保插头连接稳定。
    2. 高可靠性材料:选用高强度PBT塑料,具备优异的耐温性和抗老化特性。
    3. 通用性强:支持德驰DT系列的所有3针插头,兼容性广。
    4. 易于安装:设计紧凑,操作简单,适合大批量生产应用。
    这些特点使其成为高要求场景的理想选择,在航空、航天及轨道交通等领域的连接应用中表现出色。

    应用案例和使用建议


    应用案例:
    - 航空领域:用于飞机燃油系统传感器的信号传输。
    - 铁路行业:用于列车车厢间通信连接。
    - 军事装备:用于车载雷达系统信号连接。
    使用建议:
    - 在极端环境中使用时,需定期检查锁紧楔子是否有磨损或老化现象。
    - 安装时应遵循产品说明书中的角度和方向要求,确保最佳锁定效果。
    - 如需更换或升级,请联系制造商咨询具体型号匹配方案。

    兼容性和支持


    该锁紧楔子与德驰DT系列所有3针插头完全兼容,可直接替换现有插头的锁紧部件。此外,TE Connectivity提供全面的技术支持,包括产品选型、现场安装指导及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法牢固固定 | 检查锁紧楔子是否正确安装并调整角度。 |
    | 楔子损坏或断裂 | 更换新的锁紧楔子并重新安装。 |
    | 锁紧失败导致接触不良 | 确保安装过程中无额外施力干扰。 |

    总结和推荐


    总体评价:Wedge Lock for 3-Pin Plug Retention Type DT Series(W3S-P012)以其可靠的锁紧能力和广泛的兼容性,成为高振动和恶劣环境下连接应用的优选解决方案。其材料耐用性、设计紧凑性及操作简便性使其在市场上具有强大的竞争优势。
    推荐意见:此产品非常适合需要稳定连接且处于复杂环境的应用场景,强烈推荐在航空、轨道交通及军事装备领域使用。然而,对于普通低振动场景,可能显得性价比不高,需权衡需求后再行选择。
    最终评分:⭐⭐⭐⭐☆(4.5/5)

W3S-P012参数

参数
排数 -
针脚数 3
间距 -
安装方式 边缘安装
零件状态 在售
包装方式 盒装

W3S-P012厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W3S-P012数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY W3S-P012 W3S-P012数据手册

W3S-P012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9492
100+ ¥ 0.7
1000+ ¥ 0.5062
6000+ ¥ 0.3797
库存: 979
起订量: 1 增量: 6000
交货地:
最小起订量为:1
合计: ¥ 0.94
直接购买
加入购物车
