ER7412RJT

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 12Ω ±5% 3W 0ppm/℃~60ppm/℃ 导线安装 13.5mm(长度)
供应商型号: 1712-ER7412RJTTB-ND
供应商: Digi-Key
标准整包数: 1000

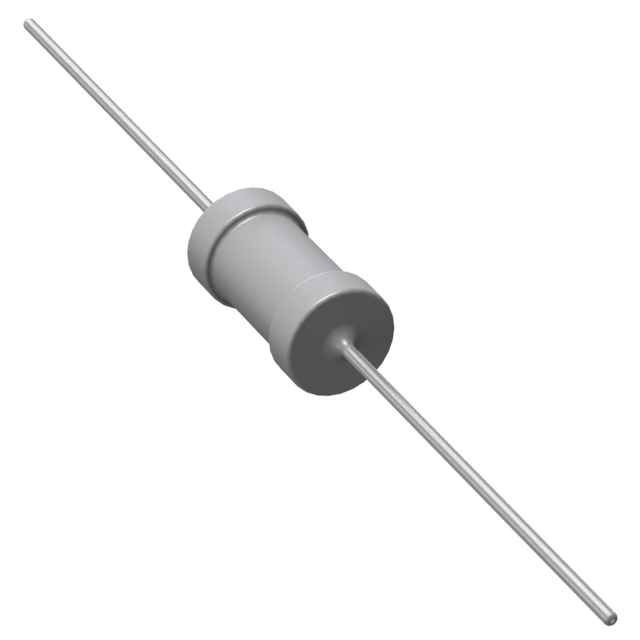

TE CONNECTIVITY 通孔电阻 ER7412RJT

ER7412RJT概述

    高性能硅涂层功率电阻器:ER/ERV系列
    本文将详细介绍一款高性能硅涂层功率电阻器——ER/ERV系列。该系列产品因其独特的性能和广泛的应用领域而备受关注。

    产品简介


    ER/ERV系列是泰科电子推出的高性能硅涂层功率电阻器。它们主要用于工业控制、医疗和消费电子等多个领域。此系列的电阻器具有高耐热性、高功率密度等特点,能够满足各种严苛的工作环境要求。

    技术参数


    ER系列
    - 额定功率(瓦特):
    40°C时:3W(ER74),7W(ER58),11W(ER16),14W(ER17)
    70°C时:2.5W(ER74),6W(ER58),9W(ER16),12W(ER17)
    - 电阻范围(欧姆):
    ER74:R03-10K
    ER58:R05 - 20K
    ER16:R13-68K
    ER17:R20-100K
    - 最高元件电压(伏特):
    ER74:100V
    ER58:200V
    ER16:500V
    ER17:750V
    ERV系列
    - 额定功率(瓦特):
    20°C时:3W(ERV74),7W(ERV58),11W(ERV16)
    70°C时:1.5W(ERV74),3W(ERV58),5W(ERV16)
    - 电阻范围(欧姆):
    ERV74:R10-3K9
    ERV58:R10-6K8
    ERV16:R15-27K
    - 最高元件电压(伏特):
    ERV74:100V
    ERV58:200V
    ERV16:500V

    产品特点和优势


    ER/ERV系列的主要优势包括:
    - 高功率消散能力:能够在高温环境下提供稳定的功率消散。
    - 耐用的硅涂层:保护电阻器免受化学物质腐蚀。
    - 多种电阻值:涵盖广泛的电阻范围,适合不同应用场景。
    - 定制设计:可按客户需求进行特殊定制。
    - 全球分销网络:在全球范围内易于采购。

    应用案例和使用建议


    ER/ERV系列电阻器适用于多种应用场景,如工业自动化设备、医疗仪器和家用电器等。例如,在某些特定工业控制系统中,ER系列电阻器因其耐高温和耐溶剂的特性而被广泛应用。
    使用建议:
    - 确保电阻器安装方向正确,垂直安装有助于散热。
    - 当电阻器需要接触印刷电路板时,应参考热斑温度图来确定最大功率消散。
    - 考虑到耐久性和稳定性,建议进行定期维护检查。

    兼容性和支持


    ER/ERV系列电阻器具有较好的兼容性,可与其他同类产品轻松集成。泰科电子为用户提供全方位的技术支持和服务,包括定制设计和售后服务。

    常见问题与解决方案


    - 问题1:如何确认电阻器的最大功率消散?
    解决方案:通过查阅热斑温度图,根据工作环境温度计算得出。

    - 问题2:如何确保电阻器在高湿度环境下稳定工作?
    解决方案:选择符合标准的型号并进行适当的防护措施。

    总结和推荐


    ER/ERV系列电阻器以其出色的性能和广泛的应用范围,成为工业、医疗和消费电子领域的理想选择。无论是在高功率应用场景还是恶劣环境中,它们都能表现出色。因此,我们强烈推荐使用ER/ERV系列电阻器以提升系统性能和可靠性。
    以上是对ER/ERV系列电阻器的全面介绍,希望能为您提供有价值的参考信息。

ER7412RJT参数

参数
电阻值 12Ω
精度 ±5%
额定功率 3W
温度系数 0ppm/℃~60ppm/℃
长*宽*高 13.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

ER7412RJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ER7412RJT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ER7412RJT ER7412RJT数据手册

ER7412RJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
