416PA201M

厂牌: TE CONNECTIVITY
产品描述: 200Ω ±25% 200mW ±250ppm/℃ 线性 100V 插件 通孔安装 7.8mm(高度)
供应商型号: N-416PA201M
供应商: 云汉优选
标准整包数: 500

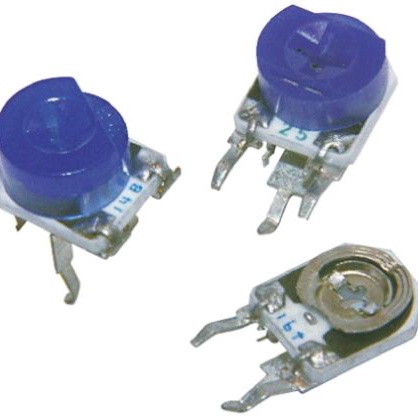

TE CONNECTIVITY 电位器及其他可变电阻器 416PA201M

416PA201M概述

    # Economy Trimmers Type 416 Series 技术手册解析

    产品简介


    Economy Trimmers Type 416 系列是一款设计紧凑、经济实用的电子元件,主要应用于需要高精度和高稳定性的场合。它提供多种调整方式(顶部调整或侧面调整),适用于广泛的电路设计需求。这款小型陶瓷电位器因其小巧的体积(6毫米见方)而成为高可靠性电位器的理想选择,广泛用于高产量电路的设计中。
    产品类型:
    - Economy Trimmers(经济型微调电阻)

    主要功能:
    - 提供精密电阻调整功能,适合需要高稳定性和高分辨率的应用场景。
    应用领域:
    - 消费电子设备、工业控制、通信设备等领域。

    技术参数


    | 参数类别 | 规格说明 |

    | 电阻范围 | 100 欧姆至 1 兆欧姆 |
    | 电阻值 | 每个数量级为 1、2 或 5 的标准值 |
    | 电阻容差 | ±25%,某些型号可选 ±20% |
    | 端点电阻 | 1% 额定值或 10 欧姆最大值,以两者较大者为准 |
    | 额定功率 | 在 70°C 下为 0.2W,100°C 下线性降额至零 |
    | 极限电压 | 直流或交流有效值 100V |
    | 旋转噪声 | 最大 3% |
    | 温度系数 | ±250ppm/°C |
    | 机械寿命 | 100 转 |

    产品特点和优势


    独特功能与优势:
    1. 高稳定性与高分辨率:采用稳定的陶瓷材料(Cermet),保证了优异的电气性能。
    2. 空间节约:6毫米见方的体积使其非常适合空间受限的设计。
    3. 多功能调整:支持顶部或侧面调整,同时提供自动调整头版本。
    4. 高性价比:低成本替代方案,适配大规模生产。
    5. 耐久性与可靠性:具备防尘和防水溅保护,延长使用寿命。
    这些特点使得 Type 416 系列在消费电子、工业自动化和通信行业极具竞争力。

    应用案例和使用建议


    应用场景:
    - 工业设备中的信号调节
    - 家电设备中的电位调节
    - 通信设备中的阻值调整
    使用建议:
    1. 环境适应性:确保安装环境温度不超过 100°C,并避免湿气和灰尘侵入。
    2. 接线注意事项:按照手册要求正确连接电路,避免过压操作。
    3. 长期稳定性测试:在关键应用中,进行负载寿命测试以验证性能。

    兼容性和支持


    Type 416 系列具有良好的通用性,可轻松集成到各种主流电路板设计中。此外,TE Connectivity 提供全面的技术支持,包括在线帮助、电话咨询和实时聊天服务。产品广泛供应于全球分销商网络中,便于快速采购和使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 旋转过程中出现异常噪音 | 检查旋转方向是否正确,确认连接处无松动 |
    | 使用一段时间后阻值变化过大 | 检查安装环境是否符合温度和湿度要求 |
    | 自动调整功能失效 | 确认调整头是否安装正确,检查电路连接 |

    总结和推荐


    Type 416 系列 Economy Trimmers 是一款高性能、低成本的微调电阻器,非常适合高精度、高稳定性的应用场景。其紧凑的设计、广泛的电阻范围以及卓越的环境适应能力,使其在市场上具有强大的竞争力。我们强烈推荐这一系列的产品用于各类工业和消费电子应用中。
    如果你需要一款可靠且经济的电位器,Type 416 系列无疑是你的理想选择!

416PA201M参数

参数
电阻值 200Ω
精度 ±25%
额定功率 200mW
温度系数 ±250ppm/℃
锥度 线性
额定电压 100V
长*宽*高 7.8mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

416PA201M厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

416PA201M数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY 416PA201M 416PA201M数据手册

416PA201M封装设计

查看详情并下载
Symbol
Footprint
3D Model
