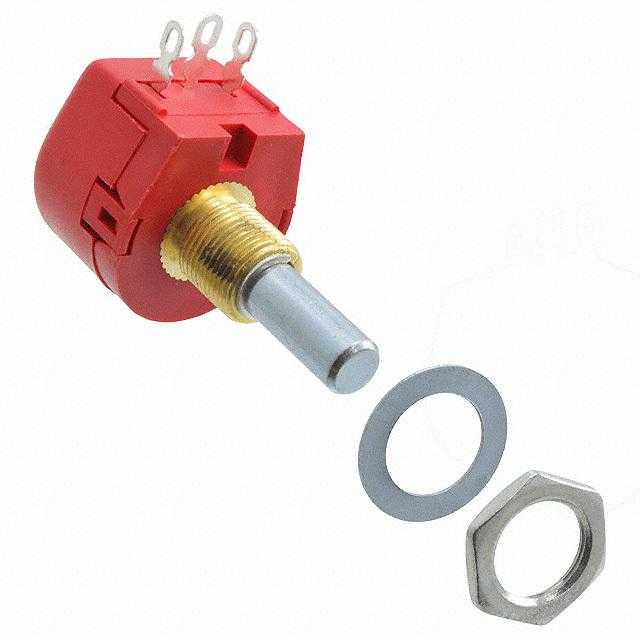

TW1100KA

厂牌: TE CONNECTIVITY
产品描述: 10Ω ±10% 1W ±100ppm/℃ 线性 面板安装 42.5mm*22.6mm*22.6mm
供应商型号: 3133563
供应商: 海外现货
标准整包数: 1

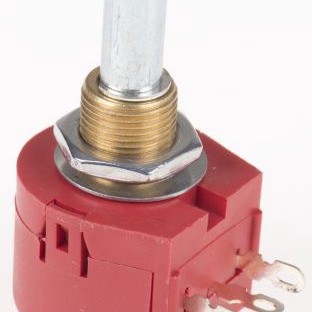

TE CONNECTIVITY 电位器及其他可变电阻器 TW1100KA

TW1100KA概述

    高功率线绕电位器TW系列技术手册

    产品简介


    Tyco Electronics(泰科电子)的TW系列高功率线绕电位器是一种最近加入的产品线,专为需要高功率和卓越线性度的应用而设计。该系列产品通过了严格的可靠性测试,适用于工业控制、自动化设备以及各种需要高精度调节的场合。由于其出色的性能和可靠性,TW系列在各类电子控制系统中大受欢迎。

    技术参数


    TW系列电位器的主要技术参数如下:
    - 电气特性
    - 电阻范围:5Ω至20kΩ(线性)
    - 电阻值:每十年为1Ω、2Ω和5Ω
    - 电阻容差:±10%
    - 线性度:最大2%
    - 额定耗散功率:40℃时1W
    - 最大工作电压:200V DC
    - 电气旋转角度:265° ±5°
    - 终端电阻:2Ω
    - 最大触点电流:100mA
    - 绝缘电阻:500V DC时1000MΩ
    - 耐压能力:1000V AC
    - 机械特性
    - 轴扭矩:3.5 - 100 mNm
    - 机械旋转角度:285° ±5°
    - 环境特性
    - 工作温度范围:-55℃至+125℃
    - 温度系数:100ppm/℃
    - 机械耐久性:10,000次操作
    - 密封方式:全封闭式

    产品特点和优势


    - 线绕元素:采用高品质线绕电阻材料,确保卓越的线性度和稳定性。
    - 可靠性:通过了严格的可靠性测试,适用于苛刻的工作环境。
    - 优异的线性度:最大线性误差仅为2%,适合高精度控制需求。
    - 高功率额定值:在40℃下可承受1W的功率消耗。
    - 坚固构造:机械结构设计耐用,能够承受多次操作而不失精准度。
    - 定制设计:支持多种定制设计,以满足不同应用场景的需求。

    应用案例和使用建议


    - 应用场景:适用于工业自动化设备、过程控制、仪器仪表等领域。
    - 使用建议:考虑到其较高的工作温度范围,建议在高温环境中安装时采取适当的散热措施。此外,为确保最佳性能,应在产品寿命范围内定期进行校准检查。

    兼容性和支持


    - 兼容性:TW系列电位器具有良好的互换性和通用性,可以与其他标准电子元件和设备无缝连接。
    - 支持服务:泰科电子提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题时都能得到及时的帮助。

    常见问题与解决方案


    - 问题1:如何正确安装电位器?
    - 解决方法:确保所有连接稳固可靠,避免过度扭转轴心,安装位置需符合机械旋转范围的要求。

    - 问题2:电位器的旋转角度为何不准确?
    - 解决方法:检查是否有机械卡滞现象或外部阻力过大,必要时调整固定装置。

    - 问题3:电位器出现接触不良的情况怎么办?
    - 解决方法:清洁触点表面,使用适当的导电润滑剂减少接触电阻。

    总结和推荐


    综上所述,TW系列高功率线绕电位器以其卓越的线性度、可靠的电气性能和坚固的机械构造成为一款非常优秀的工业级产品。无论是用于高精度控制系统还是恶劣环境下的稳定应用,TW系列都是值得信赖的选择。因此,我们强烈推荐使用此系列产品以满足您的电子控制系统需求。

TW1100KA参数

参数
电阻值 10Ω
精度 ±10%
额定功率 1W
温度系数 ±100ppm/℃
锥度 线性
额定电压 -
长*宽*高 42.5mm*22.6mm*22.6mm
安装方式 面板安装
零件状态 在售
包装方式 散装

TW1100KA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TW1100KA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY TW1100KA TW1100KA数据手册

TW1100KA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 91.3314
2+ ¥ 80.2236
3+ ¥ 77.138
5+ ¥ 74.0525
10+ ¥ 69.1157
20+ ¥ 67.8815
50+ ¥ 67.8815
100+ ¥ 67.8815
库存: 560
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 91.33
