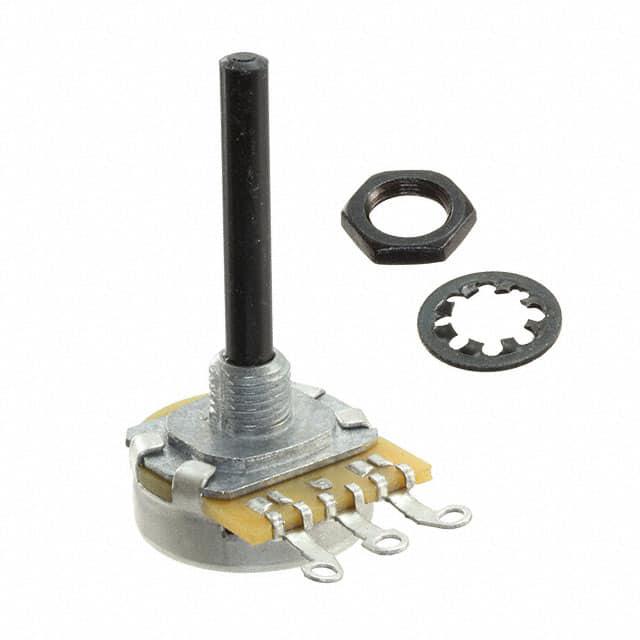

23ESA103MPE32N

厂牌: TE CONNECTIVITY
产品描述: 10KΩ ±20% 400mW 5% 线性 500V 面板安装 25.2mm*18.2mm*25.2mm
供应商型号: N-23ESA103MPE32N
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 电位器及其他可变电阻器 23ESA103MPE32N

23ESA103MPE32N概述

    #

    产品简介


    产品概述
    Spindle Operated Potentiometers Type 23 系列是一种广泛应用的20毫米控制电位器。这种电位器以其灵活的设计和定制能力而著称,可以满足各种特定需求。产品广泛应用于工业自动化、汽车电子、消费电子等领域。
    主要功能
    - 线性和非线性电阻范围:1K至1M(线性),4.7K至470K(非线性)
    - 多种电阻值选择:1, 2.2 和 4.7 每个数量级
    - 支持多种安装方式:金属或塑料轴套,绝缘轴长度可达50mm
    - 多种终止方式:眼孔终止、PC终止等
    - 可选开关:标准开关和低电流开关
    应用领域
    - 工业控制
    - 汽车电子
    - 家电控制
    - 测试和测量设备
    #

    技术参数


    电气特性
    - 电阻范围:
    - 线性:1K 到 1M
    - 非线性:4.7K 到 470K
    - 电阻值选择:1, 2.2 和 4.7 每个数量级
    - 电阻公差:±20%,±10% 可选
    - 额定耗散功率:
    - 线性:0.4W(40°C)
    - 非线性:0.2W(40°C)
    - 极限元件电压:500V DC 或 500V AC RMS
    - 电旋转角度:
    - 无开关:267°
    - 带开关:232°
    - 端子电阻:最大 5 欧姆
    - 噪声:
    - 线性:2% 最大
    - 非线性:3% 最大
    - 绝缘电阻:最小 4G
    - 电压证明:1000V AC 峰值
    机械特性
    - 操作扭矩:最大 15 mNm
    - 机械旋转角度:300°
    - 末端止动扭矩:最大 800 mNm
    - 尺寸:
    - 轴长:22mm
    - 金属轴套(M10 x 9mm)
    环境特性
    - 电阻变化限制:15%(耐久测试后1000小时)
    - 工作温度范围:-25°C 至 +70°C
    - 电阻温度系数:5%(-55°C 至 125°C)
    - 冲击:390m/s²,4000次
    - 振动:10-500Hz,0.75mm 或 98m/s²
    - 气候类别:8天 @ 36°C 82% RH R<15%
    - 机械耐久性:最少15000次操作
    #

    产品特点和优势


    - 定制化设计:可根据具体需求进行个性化定制,如阻尼动作、中间抽头等。
    - 耐用性高:额定耗散功率高(0.4W),适合工业和汽车应用。
    - 材料坚固:采用铸铝金属轴套,绝缘轴可达50mm。
    - 多重终端选项:提供多种终止方式(眼孔、PC端子等),方便安装。
    - 开关选项:可选配标准开关和低电流开关,增加功能多样性。
    - 高可靠性:良好的绝缘性能和电压证明能力,确保长期稳定运行。
    #

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车载音响系统中音量控制。
    - 工业控制:在自动化生产线中用于调节各种参数。
    - 家用电器:例如烤箱和冰箱的温度控制旋钮。
    使用建议
    - 定制需求:根据具体应用需求选择合适的电阻值和终止方式。
    - 温度考虑:在高温环境下使用时需注意电阻变化情况。
    - 安装方向:考虑到振动和冲击的影响,合理安排安装位置。
    #

    兼容性和支持


    - 兼容性:与其他标准电气连接件和设备兼容。
    - 技术支持:TE Connectivity 提供详尽的技术文档和支持服务。可通过电话、电子邮件或在线聊天获取帮助。
    #

    常见问题与解决方案


    常见问题
    1. 电阻值漂移:长时间使用后电阻值出现明显漂移。
    2. 端子接触不良:端子与连接器之间接触不牢导致信号不稳定。
    3. 机械磨损:长期操作可能导致机械结构损坏。
    解决方案
    1. 定期校准:定期对电阻值进行校准以保持精度。
    2. 检查端子:确保所有端子牢固安装并定期清洁。
    3. 维护保养:定期检查机械部件,如有损坏及时更换。
    #

    总结和推荐


    综合评估
    Spindle Operated Potentiometers Type 23 系列凭借其广泛的电阻范围、多样的定制能力和高可靠性,在多个行业有着广泛的应用。特别是在工业自动化、汽车电子和家用电器领域表现尤为出色。
    推荐使用
    强烈推荐使用该系列电位器,特别是对于需要高度可靠性和定制化的应用场合。该产品不仅能够满足不同需求,还能提供全面的技术支持和服务,确保最佳的使用效果和用户体验。

23ESA103MPE32N参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 400mW
温度系数 5%
锥度 线性
额定电压 500V
长*宽*高 25.2mm*18.2mm*25.2mm
安装方式 面板安装
零件状态 在售
包装方式 散装

23ESA103MPE32N厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

23ESA103MPE32N数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY 23ESA103MPE32N 23ESA103MPE32N数据手册

23ESA103MPE32N封装设计

查看详情并下载
Symbol
Footprint
3D Model
