8-1676915-1

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 140Ω ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: Q-8-1676915-1
供应商: 期货订购
标准整包数: 2000

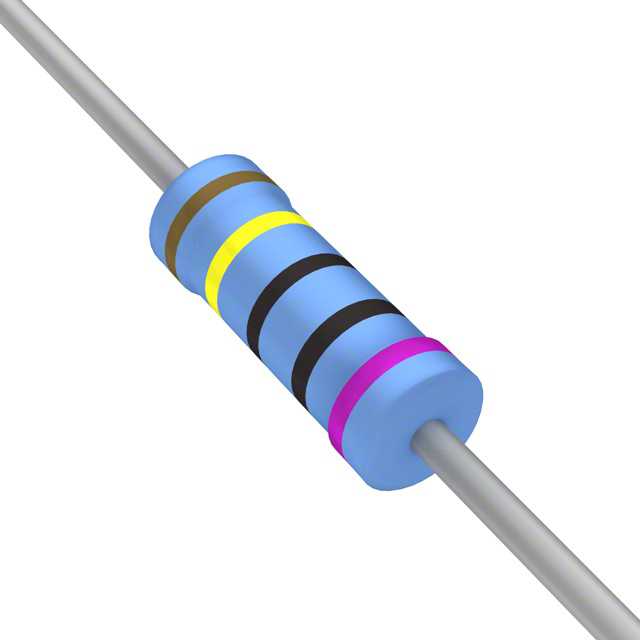

TE CONNECTIVITY 通孔电阻 8-1676915-1

8-1676915-1概述

    # Precision Metal Film Fixed Resistors Type R Series

    产品简介


    Precision Metal Film Fixed Resistors Type R Series 是一种高精度金属薄膜固定电阻器,广泛应用于需要长期稳定性的场合。该系列产品具有优异的负载稳定性和恶劣环境下的适应能力,能够提供极低的噪声电流和电压系数。主要应用领域包括精密测量仪器、医疗设备、通信系统及各种对精度要求较高的电子设备中。

    技术参数


    电气特性
    - 额定功率(@70°C):0.125W、0.25W 和 0.5W
    - 电阻范围:51Ω 至 511KΩ(最小值),10Ω 至 1MΩ(最大值)
    - 容差:±0.1%、±0.25% 和 ±0.5%
    - 温度系数:±15 ppm/°C、±25 ppm/°C 和 ±50 ppm/°C
    - 选择系列:E96
    - 极限元件电压:200V、250V 和 350V(标称)
    - 过载电压:400V、500V 和 700V
    - 工作温度范围:-65°C 至 +155°C
    - 介电强度:500V
    - 绝缘电阻:最小干燥电阻为 10,000 MΩ
    - 电压系数:最大 5 ppm/V
    - 降额曲线:见下图
    尺寸规格
    - R8 尺寸:L = 3.3mm ± 0.1mm,D = 1.7mm ± 0.2mm,d = 0.45mm
    - R1 尺寸:L = 6.3mm ± 0.3mm,D = 2.3mm ± 0.2mm,d = 0.6mm
    - R2 尺寸:L = 9.5mm ± 0.5mm,D = 3.5mm ± 0.5mm,d = 0.6mm

    产品特点和优势


    - 高精度:最高可达 0.1% 的容差,适合高精度应用需求。
    - 稳定性:在负载和恶劣环境下表现出色的稳定性。
    - 低噪声:提供非常低的噪声电流和电压系数,适用于高灵敏度电路。
    - 耐久性:优异的耐久性和可靠性,可应对长时间的高温和高湿度条件。

    应用案例和使用建议


    应用案例
    - 医疗设备:用于心电图机和其他医疗设备的精确测量。
    - 通信系统:在无线基站中确保信号传输的稳定性。
    - 精密仪器:用于实验室设备中的精密测量和校准。
    使用建议
    - 温度控制:注意工作环境温度,避免过载导致电阻寿命缩短。
    - 电路设计:在设计时考虑电压系数,以减少不必要的误差。
    - 安装与维护:使用自动插入设备进行处理,确保组装的一致性和准确性。

    兼容性和支持


    兼容性
    Type R 系列电阻器适合与各种自动插入设备和弯管机配合使用,与主流的电路板和连接器具有良好的兼容性。
    支持
    - 订购信息:订单应包含型号、容差代码和阻值(例如:YR1 B 24K3)。
    - 性能测试:参考 IEC 规范 QC 400 000 和 QC 400 100 进行性能测试。

    常见问题与解决方案


    1. 问题:长时间使用后电阻值变化较大。
    - 解决方法:检查工作环境温度是否超出规定范围,适当降低环境温度。

    2. 问题:噪声水平较高。
    - 解决方法:确保安装正确,避免物理震动干扰。

    3. 问题:电压系数较大。
    - 解决方法:选用更低电压系数的型号,例如 ±15 ppm/°C。

    总结和推荐


    Precision Metal Film Fixed Resistors Type R Series 在高精度和稳定性方面表现出色,特别适合于医疗设备、通信系统及精密仪器等领域。其出色的负载稳定性和低噪声特性使其成为市场上极具竞争力的产品。对于需要高精度和可靠性的应用场合,强烈推荐使用该系列产品。

8-1676915-1参数

参数
电阻值 140Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装

8-1676915-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1676915-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 8-1676915-1 8-1676915-1数据手册

8-1676915-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.23 ¥ 1.886
20000+ $ 0.2225 ¥ 1.8245
40000+ $ 0.2113 ¥ 1.7323
100000+ $ 0.1938 ¥ 1.5888
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3772
直接购买
加入购物车
