2-968291-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 2 2.54 6 导线安装,自由悬挂,通孔安装 11.1mm*11.1mm*16.6mm
供应商型号: N-2-968291-2
供应商: 云汉优选
标准整包数: 1

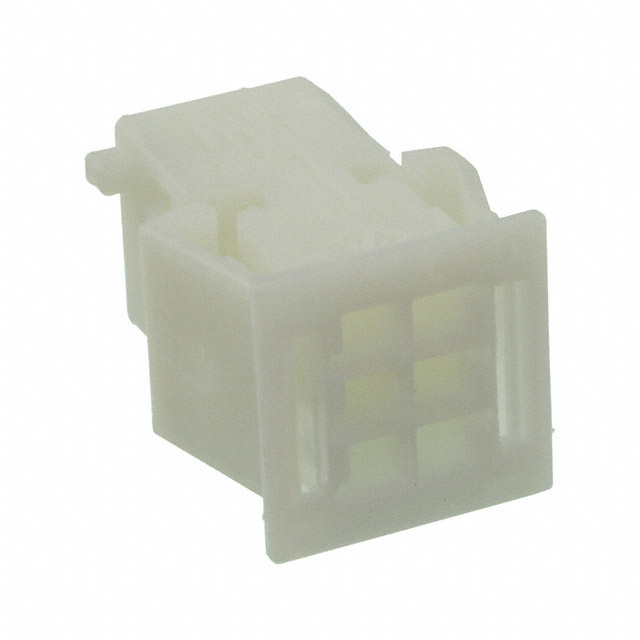

TE CONNECTIVITY 汽车连接器 2-968291-2

2-968291-2概述


    产品简介


    本文介绍的是MQS系列连接器中的一个关键组件——型号为2-968291-2的终端座(Housing for Female Terminals)。这款连接器主要适用于电线到板端、电线到设备端的应用场景。它拥有6个位置,中心间距为2.54毫米(0.1英寸),是一款自然颜色的信号连接器。该连接器广泛应用于汽车电子、工业自动化、通讯设备等多个领域,是现代电子设备中不可或缺的关键部件之一。

    技术参数


    - 尺寸和重量
    - 高度:16.6毫米(0.654英寸)
    - 宽度:11.1毫米(0.437英寸)
    - 长度:11.1毫米(0.437英寸)
    - 行间距:6毫米(0.236英寸)
    - 电气特性
    - 接触大小:0.63毫米
    - 最大接触电流:7.5安培
    - 额定电压:12伏特
    - 材料
    - 主体材料:PBT GF(聚对苯二甲酸丁二醇酯玻璃纤维增强)
    - 操作环境
    - 工作温度范围:-40°C 至 120°C(-40°F 至 248°F)
    - 其他
    - 电缆出口角度:180°
    - 终端定位保障:是
    - 带键位的对接定位:是

    产品特点和优势


    - 高可靠性:具备终端定位保障功能,有效防止接插过程中的错位。
    - 兼容性强:支持多种安装方式,如电缆悬挂式安装,适合不同应用场景的需求。
    - 高性能:最大接触电流可达7.5安培,满足大部分应用场景的需求。
    - 耐温性能:工作温度范围广,最高可达120°C,适用于严苛环境下的应用。
    - 环保合规:符合欧盟RoHS、ELV和REACH规定,确保无卤素含量。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于汽车电子控制系统、工业自动化设备以及各类通信设备中。例如,在汽车电子控制系统中,它可以用于引擎控制单元、车身控制系统等关键部位,确保系统稳定运行。
    使用建议
    - 布线规划:在安装时应合理规划布线路径,以避免因线路过紧导致的损坏。
    - 防护措施:在高温环境下使用时,应采取适当的散热措施,以保护连接器免受热损伤。
    - 定期检查:建议定期进行连接器的检查和维护,确保连接器处于最佳工作状态。

    兼容性和支持


    - 兼容性:此款连接器与同类的其他电子元件高度兼容,可以方便地与其他终端或设备进行集成。
    - 支持和服务:制造商提供详尽的技术文档和客户支持,以确保用户能够顺利安装和使用该连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查连接器是否正确插入,并确认电缆接头质量。 |
    | 温度过高 | 确保在合理的温度范围内使用,采取适当的散热措施。 |
    | 连接不稳定 | 检查终端定位保障是否正常工作,必要时更换新的连接器。 |

    总结和推荐


    总的来说,型号为2-968291-2的MQS终端座在设计上注重可靠性和兼容性,适用于各种严苛的工作环境。其卓越的电气性能和环保特性使其在市场上具有很高的竞争力。对于需要高可靠性的应用场景,这款连接器无疑是一个理想的选择。因此,我强烈推荐这款产品。

2-968291-2参数

参数
排数 2
针脚数 6
间距 2.54
长*宽*高 11.1mm*11.1mm*16.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

2-968291-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-968291-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2-968291-2 2-968291-2数据手册

2-968291-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
