JPS10-2Y

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: AC,过零 0V~250V 25A 4V~32V(DC) 4V(DC)~32V(DC) 底座安装,焊接安装 39.9mm(宽度)
供应商型号: Q-JPS10-2Y
供应商: 期货订购
标准整包数: 10

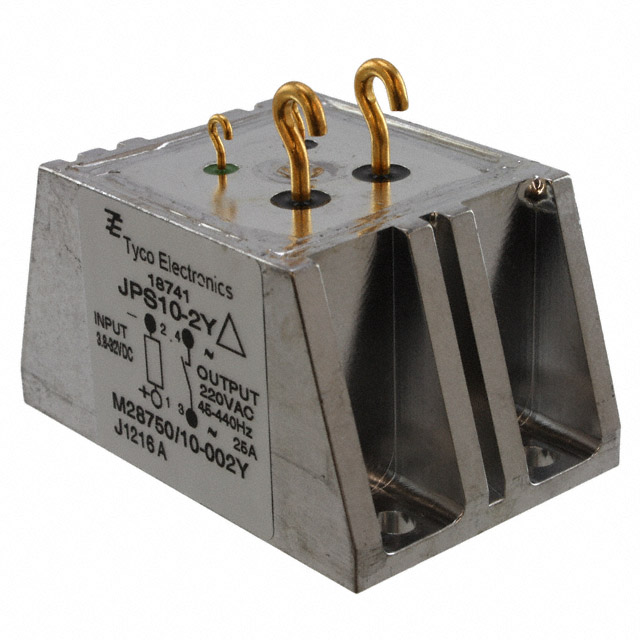

TE CONNECTIVITY 固态继电器 JPS10-2Y

JPS10-2Y概述

    # KILOVAC JPS10系列高性能固态继电器技术手册

    产品简介


    KILOVAC JPS10系列是一款专为交流负载设计的高性能固态继电器,适用于高达25安培@250伏特交流电(rms)的电源开关。该系列继电器采用光耦合全固态技术,具有多种电气特性和宽广的工作温度范围,适用于航空航天、国防及海洋等领域的高可靠性要求。

    技术参数


    - 输入电压范围: 4 - 32 Vdc
    - 最大输入电流: 16 mAdc
    - 必须开启电压: 4 Vdc
    - 必须关闭电压: 1 Vdc
    - 反向电压保护: -32 Vdc
    - 绝缘电阻: 最小109欧姆 @ 500 Vdc
    - 输出电流额定值: 最大25 Arms
    - 浪涌电流: 最大80 A pk
    - 连续负载电压: 最大250 Vrms
    - 瞬态阻断电压: 最大500 Vpk
    - 频率范围: 45 - 440 Hz
    - 输出电压降: 最大1.5 Vrms @ 25 A 负载电流
    - 关断状态泄漏电流: 最大10 mArms @ 220 Vrms/400 Hz
    - 接通时间: 最大半周期
    - 关断时间: 最大一周期
    - 热阻: 最大6.8°C/W (结到环境),1.2°C/W (结到壳体)
    - 工作环境温度范围: 操作 -55°C至+110°C,存储 -55°C至+125°C
    - 振动耐受: 30 G’s,10-3000 Hz
    - 冲击耐受: 1500 G’s,0.5 ms 脉冲
    - 加速度耐受: Y1轴方向 5000 G’s
    - 重量: 最大6盎司 (约170克)

    产品特点和优势


    1. 高可靠性: 经过MIL-PRF-28750D认证,满足严格的军用标准。
    2. 光耦合隔离: 输入电路与交流负载电路之间的电气隔离度高达1,500 Vrms。
    3. 零电压开启: 实现低电磁干扰(EMI),适用于对EMI敏感的应用。
    4. 定制功率封装: 提供JPS10-1Y和JPS10-2Y两种版本,分别针对电阻性负载和感性负载进行优化。

    应用案例和使用建议


    应用案例
    JPS10系列广泛应用于需要高可靠性的系统中,例如航空航天电子设备、军事通信系统、船舶电力管理系统等。
    使用建议
    - 电阻性负载: 建议使用JPS10-1Y,零电压开启窗口为15 Vpk,以实现最佳的EMI性能。
    - 感性负载: 推荐使用JPS10-2Y,零电压开启窗口为40 Vpk,以确保良好的负载切换性能。
    优化方案
    - 确保在高温环境下运行时安装适当的散热器,以避免过热导致的性能下降。
    - 注意浪涌电流可能引起芯片发热,需保证芯片温度低于最高允许值。

    兼容性和支持


    JPS10系列与大多数标准直流控制源兼容,适用于各种直流供电系统。制造商提供全面的技术支持和维护服务,确保客户能够充分利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法启动 | 检查输入电压是否在规定范围内 (4 - 32 Vdc) |
    | 过热现象 | 安装散热器并确保散热器有效工作 |
    | 输出电流异常 | 检查负载连接是否正确,负载类型是否匹配 |
    | EMI干扰严重 | 使用JPS10-1Y版本,零电压开启窗口较小 |

    总结和推荐


    综上所述,KILOVAC JPS10系列固态继电器凭借其高性能、高可靠性和广泛的适用性,在航空航天、国防和海洋领域中表现优异。其独特的光耦合技术和定制化的功率封装使其成为同类产品中的佼佼者。我们强烈推荐该系列产品给那些寻求高可靠性、高稳定性的交流负载控制系统的企业和研究机构。
    推荐指数: ★★★★☆

JPS10-2Y参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 0V~250V
输入电压 4V~32V(DC)
控制电压 4V(DC)~32V(DC)
长*宽*高 39.9mm(宽度)
安装方式 底座安装,焊接安装
零件状态 停产
包装方式 散装

JPS10-2Y厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JPS10-2Y数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY JPS10-2Y JPS10-2Y数据手册

JPS10-2Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
