首页  >  产品百科  >  T4110001051-000

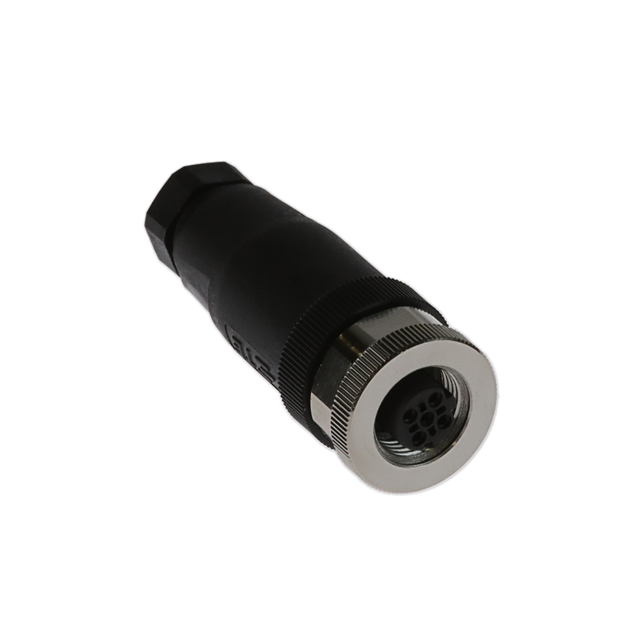

T4110001051-000

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity M12圆形连接器插座, T411系列, 5芯, 电缆安装, 螺钉拧紧, IP67,IP68
供应商型号: UA-T4110001051-000
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 圆形连接器 T4110001051-000

T4110001051-000概述

    M12 Female Connector Technical Handbook

    1. 产品简介


    本技术手册介绍的是TE Connectivity公司生产的M12 Female Connector(M12母连接器)。这是一种用于工业自动化领域的标准化连接器,其设计目的是提供高可靠性、高性能的数据传输和电源传输解决方案。M12连接器广泛应用于工业控制、机器视觉系统、机器人技术及自动化设备等领域。

    2. 技术参数


    | 参数名称 | 型号T411000X02X-000 | 型号T411000X03X-000 | 型号T411000X04X-000 | 型号T411000X05X-000 | 型号T411000X08X-000 |
    |
    | 额定电压(V) | 250 | 250 | 250 | 60 | 30 |
    | 额定电流(A) | 4 | 4 | 4 | 4 | 2 |
    | 污染程度 | 3 | 3 | 3 | 3 | 3 |
    | 过电压类别 | II | II | II | II | II |
    | 材料组别 | II | II | II | II | II |
    | 接触电阻(mΩ) | 8 | 8 | 8 | 8 | 8 |
    | 绝缘电阻(MΩ) | >100 | >100 | >100 | >100 | >100 |
    | 防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 |
    | 工作温度范围(℃) | -40~85 | -40~85 | -40~85 | -40~85 | -40~85 |

    3. 产品特点和优势


    - 耐用性强:M12连接器采用高质量材料制成,能够在极端环境下稳定工作,例如工业控制环境中常见的高温、高湿度等条件。
    - 连接可靠:具有IP67防护等级,能有效防止灰尘和水的侵入,确保长时间稳定连接。
    - 广泛的适用性:可用于各种标准和定制需求,包括不同的引脚数量和电缆出口尺寸。
    - 易于安装:螺纹终端设计方便快速安装,同时提供良好的机械强度。

    4. 应用案例和使用建议


    - 应用场景:工业控制系统中的数据传输、机器视觉系统的信号传输以及机器人技术中的电力供应等。
    - 使用建议:
    - 在选择M12连接器时,应根据具体应用的需求来选择合适的型号(如额定电压、额定电流等)。
    - 安装过程中应确保所有接线端子接触良好,以保证最佳的电性能。
    - 定期检查连接器的密封圈是否完好,避免因老化或损坏导致进水、进尘等问题。

    5. 兼容性和支持


    M12连接器支持多种电缆出口尺寸(如PG7和PG9),能够灵活适应不同场合的应用需求。此外,TE Connectivity公司还提供了全面的技术支持服务,包括产品咨询、故障排查及维修保养等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确认拧紧扭矩达到推荐值(0.6Nm) |
    | 密封失效 | 更换新的密封圈 |
    | 传输性能下降 | 清理接口并重新连接 |

    7. 总结和推荐


    综上所述,M12 Female Connector凭借其出色的性能、广泛的适用性和可靠的连接质量,在工业自动化领域拥有广泛的市场应用前景。无论是对于需要数据传输的设备还是电力供应的系统,这款连接器都是一个可靠的选择。建议在选择和使用M12连接器时,参考上述技术参数及使用建议,以获得最佳的使用效果。
    希望这篇技术手册能够帮助您更好地了解M12 Female Connector,并为您的项目选型提供有价值的参考。

T4110001051-000参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色,黑色
端接 螺纹
额定电流 4A
外壳材料 Brass
针脚数 5pin
长*宽*高 53mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

T4110001051-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T4110001051-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY T4110001051-000 T4110001051-000数据手册

T4110001051-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
