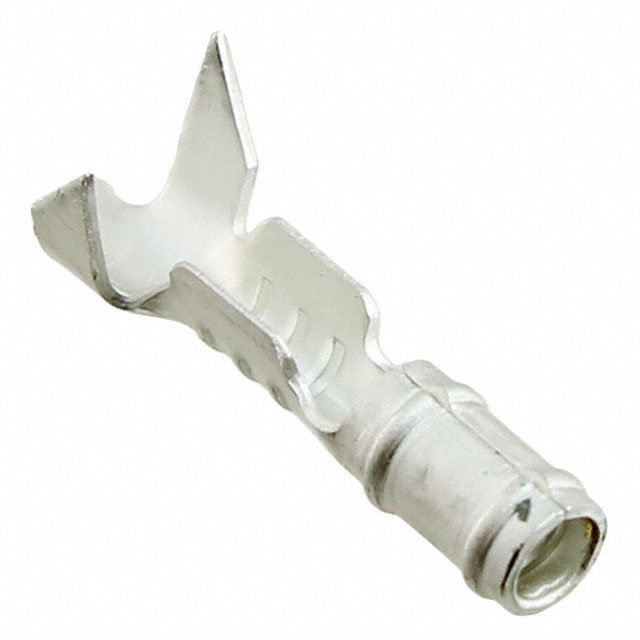

350196-1

厂牌: TE CONNECTIVITY
产品描述: Contact SKT Crimp ST Cable Mount 20-26AWG T/R
供应商型号: W-350196-1
供应商: 云汉优选
标准整包数: 10000
TE CONNECTIVITY 端子 - 套管/子弹式端子 350196-1

350196-1概述


    产品简介


    基本介绍
    本产品是一款用于印刷电路板(PCB)终端的插座(Receptacle),型号为350196-1。它适用于26至20 AWG的导线,对应的截面积为0.12至0.5平方毫米。这款终端采用通孔焊接技术,表面镀锡,材质为铜。产品以卷带(Reel)形式包装,每卷包含10000个终端。
    主要功能
    - 支持导线尺寸:26至20 AWG(0.12至0.5平方毫米)
    - 连接方式:通过通孔焊接实现
    - 表面处理:镀锡
    - 材质:铜
    - 包装形式:卷带(Reel)
    应用领域
    此终端广泛应用于电子设备的印刷电路板连接,如消费电子产品、工业自动化设备和通信设备等。

    技术参数


    - 导线尺寸:26至20 AWG(0.12至0.5平方毫米)
    - 绝缘直径范围:1.02至2.79毫米(0.04至0.11英寸)
    - 最大绝缘直径:2.79毫米(0.11英寸)
    - 匹配插针直径:1.47毫米(0.058英寸)
    - 终端类型:插座(Receptacle)
    - 终端材料厚度:0.25毫米(0.01英寸)
    - 操作温度范围:-55至105摄氏度(-67至221华氏度)
    - 包装数量:10000个/卷
    - 符合标准:
    - 欧盟RoHS指令2011/65/EU
    - 欧盟ELV指令2000/53/EC
    - 中国RoHS 2指令(工信部第32号令)
    - 欧盟REACH法规

    产品特点和优势


    特点
    - 高度兼容:适用于广泛的导线尺寸和绝缘直径。
    - 稳定可靠:操作温度范围宽广,适用于多种恶劣环境。
    - 高效装配:通孔焊接方式便于快速安装和维护。
    - 环保材料:采用低卤素材料,符合环保要求。
    优势
    - 广泛的应用范围:可以用于消费电子产品、工业自动化设备及通信设备等多种场合。
    - 可靠性强:在极端环境下仍能保持良好的连接性能。
    - 高效耐用:通过通孔焊接实现牢固连接,易于安装和拆卸。

    应用案例和使用建议


    应用案例
    该终端在多个领域的电子设备中均有广泛应用。例如,在消费电子产品中,它可以用于手机充电接口的连接;在工业自动化设备中,可用于传感器信号传输。
    使用建议
    - 在安装时确保导线和绝缘层与终端紧密接触,避免松动。
    - 在高温环境下使用时,注意散热,避免因过热导致连接失效。
    - 定期检查连接处是否有腐蚀或损坏迹象,及时更换故障部件。

    兼容性和支持


    兼容性
    - 与TE系列中的其他组件兼容,如TE Part #40702、#401325-000、#487075-000等。
    支持和服务
    对于技术支持和售后服务,用户可以通过拨打免费电话 +1 800 522 6752 获取帮助。此外,产品页面提供了详细的产品规格文档和技术资料,用户可以在TE官网上下载。

    常见问题与解决方案


    1. 问题:终端连接不稳定,导线容易脱落。
    - 解决方案:检查导线插入深度是否足够,确保导线与终端接触良好,必要时重新焊接。
    2. 问题:长时间使用后出现腐蚀现象。
    - 解决方案:定期清洁连接部位,保持良好的干燥环境,必要时更换腐蚀部件。
    3. 问题:无法正确插入匹配插针。
    - 解决方案:检查匹配插针的直径是否符合要求,确保终端和插针尺寸匹配。

    总结和推荐


    综合评估
    350196-1型插座在设计上具备广泛的适用性和高可靠性。其镀锡表面处理和铜材质能够提供优良的导电性和耐久性,适合于多种复杂的工作环境。产品还符合多项国际环保标准,进一步增强了其市场竞争力。
    推荐使用
    鉴于上述特性,推荐在需要高可靠性和环境适应性的应用中使用此终端。无论是消费电子产品还是工业自动化设备,都能从中受益。对于需要进行大量连接操作的应用场景,350196-1型终端将会是一个理想的选择。

350196-1参数

参数
长*宽*高 9.91mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 卷带包装

350196-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350196-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 套管/子弹式端子 TE CONNECTIVITY 350196-1 350196-1数据手册

350196-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
