LR0204F1M0

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1MΩ ±1% 250mW ±100ppm/℃ 插件 通孔安装 3.5mm(长度)
供应商型号: 2329894
供应商: 海外现货
标准整包数: 10

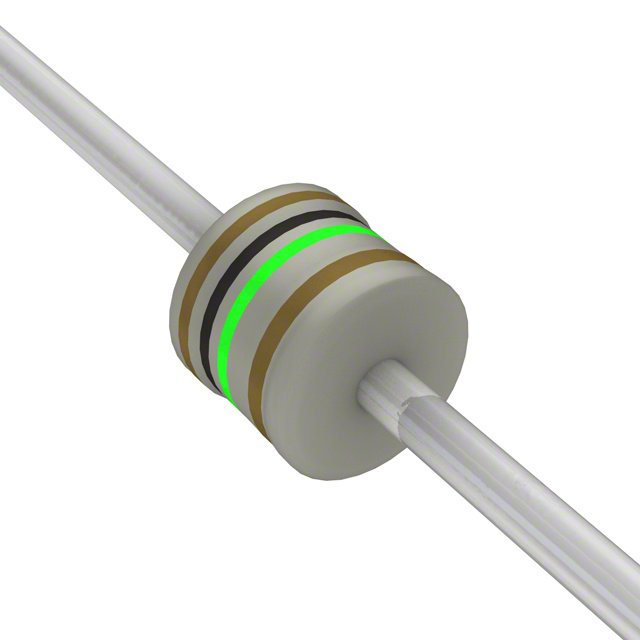

TE CONNECTIVITY 通孔电阻 LR0204F1M0

LR0204F1M0概述

    金属膜固定电阻器——LR系列

    产品简介


    金属膜固定电阻器(LR系列)是高性能的电阻产品,广泛应用于各种需要精确电阻控制的应用场景。这些电阻器由镍铬合金薄膜蒸发到高导热陶瓷基体上制成,具有优良的稳定性和低噪声电流。LR系列电阻器有三种型号:LR0204、LR1L、LR1、LR2、LR100和LR200,分别提供不同的额定功率和阻值范围。这些电阻器非常适合用于通用电路设计和精密测量领域。

    技术参数


    以下是金属膜固定电阻器LR系列的主要技术规格和性能参数:
    | 特性 | LR0204 | LR1L | LR1 | LR2 | LR100 | LR200 |
    ||
    | 额定功率 @ 70°C (W) | 0.25 | 0.5 | 0.6 | 0.75 | 1 | 2 |
    | 阻值范围 (欧姆) | 最小 | 1Ω | 10Ω | 1Ω | 10Ω | 1M1 | 1Ω | 10Ω | 10Ω |
    | 最大 | 9.1Ω | 1MΩ | 8.2Ω | 9.1Ω | 1MΩ | 10MΩ | 1MΩ | 1MΩ | 1MΩ |
    | 允许误差 (%) | 15 | 1 | 2 | 1 | 2 | 1 | 5 | 1 | 2 | 1 | 5 | 1 | 5 |
    | 代码字母 | FFJ | F | G | F | G | F | J | F | G | F | J | F | J |
    | 温度系数 (ppm/°C) | ± 100 | ± 100 | ± 200 | ± 100 | ± 50 | ± 100 | ± 100 | 25/50/100 | 25/50/100 |
    | 选择序列 | E24 | E24 | E12 | E24 | E24 | E24 | E24 | E24 | E24 |
    | 限定元件电压 (V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大允许元件电压 (V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大过载电压 (V) | 400 | 500 | 700 | 700 | 1000 | 1000 |
    | 最大间歇过载电压 (V) | 500 | 750 | 750 | 750 | 1000 | 1000 |
    | 工作温度范围 (°C) | -55至+155 |
    | 气候类别 | 55/155/56 |
    | 绝缘强度 (V) | 500 | 700 | 700 | 700 | 700 | 700 |
    | 绝缘电阻 (Mohms) | 1000 (最小, 干燥) | 0.5 | 1 | 2 | 0.5 | 1 | 2 | 0.5 | 1 | 5 |

    产品特点和优势


    1. 高性能金属膜电阻器:具备1%的高精度耐温系数可降至50 ppm。
    2. 多种尺寸:三种不同的尺寸(LR0204、LR1L、LR1、LR2、LR100、LR200),适用于不同功率和阻值需求。
    3. 优越稳定性:在负载和恶劣环境下表现出色,低噪声电流和电压系数。
    4. 宽阻值范围:支持广泛的阻值选择,满足多种应用需求。

    应用案例和使用建议


    - 应用案例:LR系列电阻器广泛应用于消费电子产品、工业控制系统、汽车电子、医疗设备等领域。例如,在消费电子产品中,LR1L系列的低阻值特性特别适合于需要紧凑尺寸的小型设备。
    - 使用建议:在选择电阻器时,考虑具体应用的温度范围和所需功率。确保其工作温度不超过70°C,并根据实际需要选择合适的型号。

    兼容性和支持


    - 兼容性:LR系列电阻器与其他标准电气元件具有良好的兼容性,适用于各种标准电路设计。
    - 技术支持:TE Connectivity提供详细的技术支持和文档,以帮助用户更好地理解和使用这些电阻器。此外,可以通过官网查询最新的技术和设计规范。

    常见问题与解决方案


    - 问题:电阻器的耐温范围是否适合高温环境?
    - 解答:LR系列电阻器的工作温度范围为-55°C至+155°C,因此适合大多数高温环境。

    - 问题:电阻器在高湿度环境下表现如何?
    - 解答:由于LR系列电阻器具有优良的防潮性能,它们在高湿度环境下仍能保持稳定的性能。

    总结和推荐


    综上所述,金属膜固定电阻器LR系列具有高精度、优异的稳定性和广泛的阻值选择,适用于多种应用场合。对于需要高性能电阻器的设计师和工程师来说,这是一个极佳的选择。强烈推荐使用该系列电阻器来提高电路设计的可靠性和效率。

LR0204F1M0参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

LR0204F1M0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR0204F1M0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR0204F1M0 LR0204F1M0数据手册

LR0204F1M0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2405
100+ ¥ 0.2158
500+ ¥ 0.1822
2500+ ¥ 0.1633
6000+ ¥ 0.1633
12000+ ¥ 0.1604
60000+ ¥ 0.1574
120000+ ¥ 0.1574
库存: 8534
起订量: 240 增量: 0
交货地:
最小起订量为:100
合计: ¥ 21.58
