2274215-1

产品分类: 插接式连接器 - 配件
厂牌: TE CONNECTIVITY

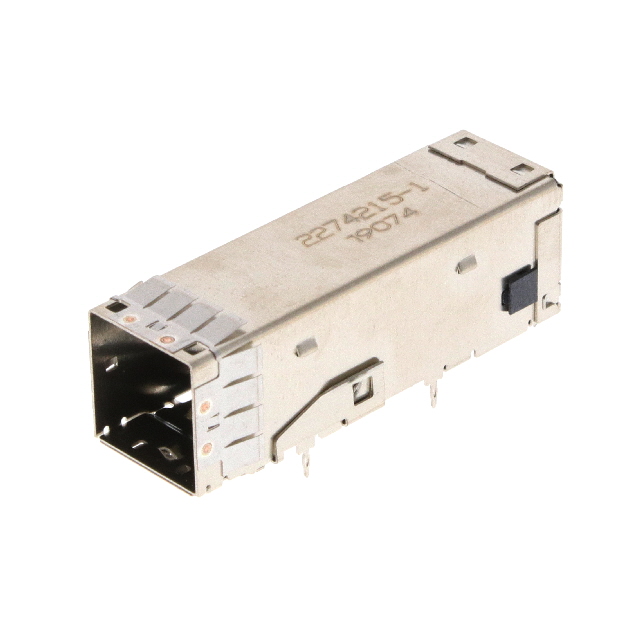

产品描述: Mini-SAS HD Cages
供应商型号: 2274215-1
供应商: Master
标准整包数: 5
TE CONNECTIVITY 插接式连接器 - 配件 2274215-1

2274215-1概述

    电子元器件技术手册:Mini-SAS HD Cage

    产品简介


    Mini-SAS HD Cage(2274215-1)是一款专为高性能计算和存储系统设计的插拔式输入输出连接器。该产品的主要功能是通过SAS(Serial Attached SCSI)接口提供高速的数据传输,适用于数据中心、服务器集群以及其他需要高可靠性和高带宽的应用场景。Mini-SAS HD Cage的电路应用类型为信号传输,其典型特征包括:最高数据传输速率可达12 Gb/s,操作温度范围广泛(-55°C至85°C),并且具有极高的可靠性。

    技术参数


    以下是该Mini-SAS HD Cage的技术规格和性能参数:
    - 数据传输速率:12 Gb/s
    - 操作温度范围:-55°C 至 85°C
    - 中心线间距:0.03 mm (0.75 in)
    - 位置数:36
    - 端口配置:1 x 1
    - 接触材料:铜合金
    - 尾部长度:1.64 mm (0.065 in)
    - 阻燃等级:UL 94V-0
    - 安装厚度:0.97 mm (0.038 in)
    - 高度:12.78 mm (0.503 in)

    产品特点和优势


    Mini-SAS HD Cage的设计理念在于提供卓越的电气性能和可靠的机械连接。具体而言,它的特点和优势如下:
    - 高速数据传输:支持高达12 Gb/s的数据传输速率,确保数据传输的高效性和可靠性。
    - 宽泛的操作温度范围:能够适应极端的工作环境,即使在恶劣条件下也能稳定运行。
    - 高可靠性:采用先进的铜合金接触材料和UL 94V-0阻燃等级材料,保证长时间使用的安全性和稳定性。
    - 紧凑型设计:精巧的设计使得Mini-SAS HD Cage适合多种空间受限的应用场景。

    应用案例和使用建议


    Mini-SAS HD Cage广泛应用于数据中心和服务器集群中,用于实现高速数据传输。例如,在一个服务器机柜中,Mini-SAS HD Cage可以用于连接多块硬盘,提高整体系统的存储能力。使用建议包括:
    - 在高密度部署环境中,确保每个连接器都有足够的散热空间。
    - 定期检查连接器的物理状况,确保没有松动或损坏。
    - 确保操作环境的温度和湿度符合规定要求,以避免潜在故障。

    兼容性和支持


    Mini-SAS HD Cage与多个TE Connectivity的产品兼容,如各种SAS和Mini-SAS电缆。厂商提供了详尽的技术支持和维护服务,用户可以通过拨打免费热线+1 800 522 6752获取帮助。此外,技术文档、产品规格和CAD文件均可在TE.com上查阅。

    常见问题与解决方案


    用户在使用过程中可能会遇到一些常见的问题,以下是几种可能的问题及其解决方案:
    - 问题1:连接不稳定或信号丢失。
    - 解决方法:检查连接器是否完全插入,确保接触良好;清洁接点以去除灰尘或氧化物。
    - 问题2:操作温度超出规定范围。
    - 解决方法:调整工作环境的温度,避免过高或过低的温度对连接器造成损害。
    - 问题3:数据传输速率未达到预期。
    - 解决方法:确认所有连接组件的规格匹配,确保没有阻抗不匹配的问题。

    总结和推荐


    综上所述,Mini-SAS HD Cage(2274215-1)是一款性能优异且用途广泛的插拔式输入输出连接器。它不仅拥有出色的电气特性和可靠性,而且在各种极端环境下都能保持稳定的性能。因此,我们强烈推荐此产品给那些需要高性能、高可靠性的应用场景,尤其是在数据中心和服务器集群中。如果您的系统对数据传输速度和环境适应性有严格要求,Mini-SAS HD Cage将是理想的选择。

2274215-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

2274215-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2274215-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式连接器 - 配件 TE CONNECTIVITY 2274215-1 2274215-1数据手册

2274215-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
