2170747-3

产品分类: 插接式连接器 - 配件
厂牌: TE CONNECTIVITY

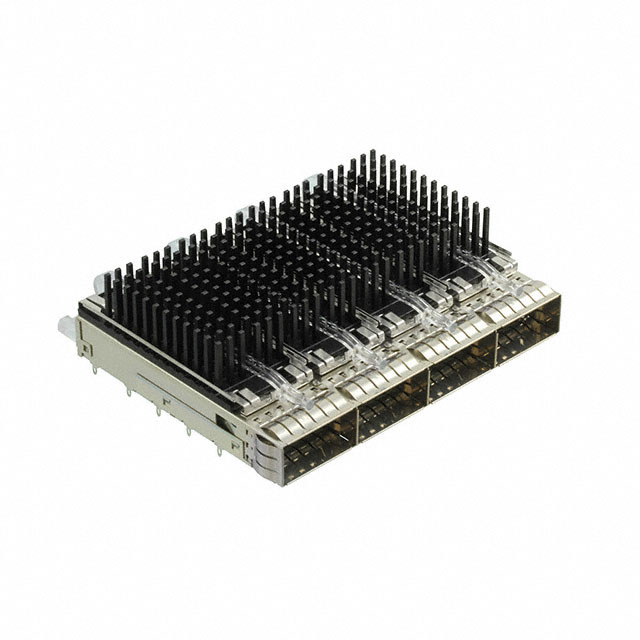

产品描述: Connector Accessories Cage/Heat Sink Assembly Right Angle Nickel Silver Alloy Box/Tray
供应商型号: 571-2170747-3
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 插接式连接器 - 配件 2170747-3

2170747-3概述


    产品简介


    产品类型:QSFP28/56 Cage Assembly(QSFP28/56插槽组件)
    主要功能:信号传输
    应用领域:高速网络通信、数据中心互联、电信设备

    技术参数


    - 最大数据速率:28 Gb/s
    - 操作温度范围:-40°C 至 85°C [-40°F 至 185°F]
    - 端口数量:4个
    - 外形尺寸:QSFP28/56
    - 电路应用:信号
    - 接触点材料:锡电镀
    - 插座材料:镍银
    - 热沉高度:0.531英寸
    - 热沉表面处理:黑色阳极氧化
    - 后部EONs数量:无具体数据
    - 安装方式:通过孔压接
    - 包装方式:盒与托盘
    - 光管:包含
    - 电磁干扰抑制特征:内部/外部电磁干扰弹簧
    - 符合标准:
    - UL 94V-0
    - 欧盟RoHS指令2011/65/EU
    - 欧盟ELV指令2000/53/EC
    - 中国RoHS 2指令(工信部第32号令2016年)
    - 欧盟REACH法规(EC) No. 1907/2006

    产品特点和优势


    1. 高数据速率:支持高达28 Gb/s的数据传输速率,适用于高速网络通信。
    2. 宽温度范围:能在极端温度条件下稳定运行,范围为-40°C至85°C。
    3. 多端口设计:提供4个端口,方便连接多种设备。
    4. 热管理:配备黑色阳极氧化热沉,有助于高效散热。
    5. 兼容性强:广泛应用于各类网络通信设备,包括数据中心和电信基础设施。
    6. 可靠性和耐用性:采用耐腐蚀材料,确保长期稳定的性能表现。

    应用案例和使用建议


    应用案例:
    - 高速网络:在数据中心内部的服务器之间实现高效数据传输。
    - 电信设备:用于电信基础设施中的高密度光纤网络接口。
    - 边缘计算:在边缘计算节点中实现低延迟的数据传输。
    使用建议:
    - 正确安装:确保正确安装热沉,以提高散热效率。
    - 温度监控:定期检查设备温度,确保不超出-40°C至85°C的操作范围。
    - 配线选择:选择合适的电缆(如26 AWG或30 AWG),以匹配不同的应用场景需求。

    兼容性和支持


    - 兼容性:该组件可与其他TE Connectivity的产品兼容,如QSFP28/56电缆组件(如TE Part #1551920-2)和各种互连模块(如TE Part #1-2000713-3)。
    - 支持:如果需要技术支持,可拨打免费电话+1 800 522 6752。

    常见问题与解决方案


    1. Q: 设备过热如何处理?
    - A: 确保安装正确的热沉并保持良好的通风条件。可以参考制造商提供的安装指南进行操作。
    2. Q: 如何确认是否符合RoHS标准?
    - A: 查看产品页面上的合规文档,或者联系供应商获取详细的合规信息。
    3. Q: 如何处理电缆连接问题?
    - A: 检查电缆是否正确插入且未受损。如果仍存在问题,建议更换电缆或联系技术支持。

    总结和推荐


    产品综合评估:
    - 主要优点:高数据速率、宽温范围、多端口设计和可靠的热管理,使其成为高速网络通信的理想选择。
    - 市场竞争力:在同类产品中具备明显的竞争优势,尤其是在高性能、高可靠性要求的应用场景中。
    推荐使用:
    - 强烈推荐:该产品因其卓越的性能和广泛的适用性,非常适合于需要高速、高密度数据传输的场景,如数据中心、电信网络及边缘计算设备。
    通过上述分析,我们可以看到该产品在技术参数、应用案例、兼容性和支持方面都表现出色。因此,我们推荐在需要高速数据传输和可靠性能的应用中使用该产品。

2170747-3参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2170747-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2170747-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式连接器 - 配件 TE CONNECTIVITY 2170747-3 2170747-3数据手册

2170747-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
