2198720-1

产品分类: 插接式连接器 - 配件
厂牌: TE CONNECTIVITY

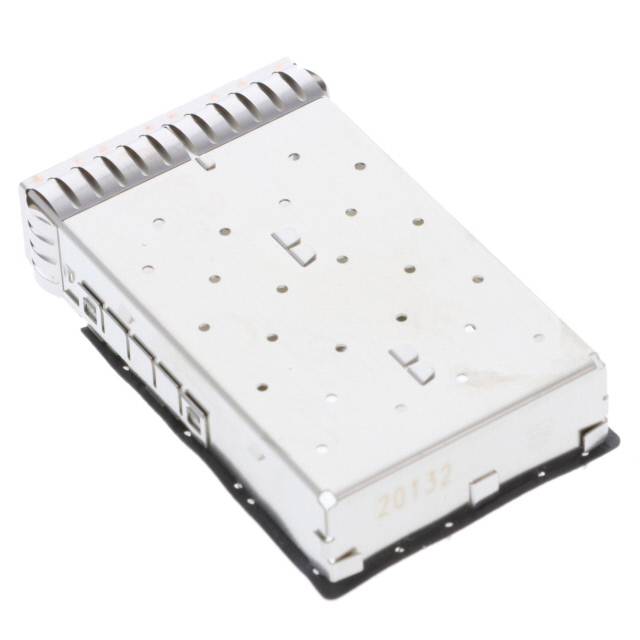

产品描述: 这些 zSFP+ 热、EMI 增强型壳体组件采用 PCB 板装式通孔免焊连接,使用弹性密封圈实现 EMI 密封功能。提供 1 x 1、1 x 2、1 x 4 和 1 x 6 端口结构,最大数据速率为 28 和 32 GBS。
供应商型号: Q-2198720-1
供应商: 期货订购
标准整包数: 120
TE CONNECTIVITY 插接式连接器 - 配件 2198720-1

2198720-1概述

    zSFP+ I/O Interconnect:一种高速互连解决方案

    产品简介


    zSFP+插拔式I/O互连系统是市场上目前最快的单通道I/O连接器之一,能够传输28Gbps NRZ(非归零码)和56Gbps PAM-4(四阶脉冲幅度调制)的数据速率。该互连系统通过后向兼容设计实现了与SFP/SFP+产品的互换性,从而可以快速升级现有SFP+连接器系统,以达到28到56Gbps的速度。用户还可以根据需要设计新的zSFP+连接器,适用于10至16Gbps的数据速率,为未来更高速率的升级提供了一个渐进路径。这种设计可以带来长期的成本节约,因为不需要重新设计就能实现更高性能。

    技术参数


    - 电压:最大120V AC
    - 电流:最大0.5A
    - 耐压强度:接点间300V AC
    - 机械力:接合力25N;分离力11.5N
    - 耐用性:最少250个循环
    - 物理特征:采用玻璃填充高耐热塑料外壳(UL 94V-0黑色),高导电铜合金触点
    - 温度范围:工作温度范围为-40°C到+85°C

    产品特点和优势


    - 数据速率:支持高达28Gbps NRZ和56Gbps PAM-4的数据速率
    - 安装方式:表面安装设计,适用于单一1xN笼子
    - 优越的设计:耦合窄边,形成接触梁几何结构和嵌入成型技术,以保证卓越的信号完整性
    - 兼容性:与SFP+连接器具有相同的匹配接口和尺寸,因此具有互操作性
    - 电磁干扰抑制:提供橡胶垫圈或弹簧指等选项,用于电磁干扰的隔离
    - 多种配置:提供单排和多排等多种组合,以适应不同的设计需求

    应用案例和使用建议


    - 电信:包括蜂窝基础设施、中心局上行设备、光纤传输设备、交换机/路由器等
    - 数据中心:数据中心交换机和路由器、服务器、存储系统等
    - 医疗:医疗诊断设备
    - 网络:网络接口、交换机、路由器
    - 测试和测量设备
    在设计过程中,根据应用的复杂程度选择合适的电缆配置和互连方案是至关重要的。例如,在需要高度密度的应用中,用户可以选择多排配置以增加端口数量并节省PCB空间。

    兼容性和支持


    - zSFP+互连系统兼容SFP+标准,可以轻松集成到现有的系统中
    - 支持服务包括技术咨询、设计支持以及质量保证

    常见问题与解决方案


    - 问题1:连接器无法正确插入
    - 解决办法:检查接头是否有灰尘或损坏,确保正确对齐
    - 问题2:信号质量差
    - 解决办法:确认电缆长度合适,确保电缆两端的连接牢固无误

    总结和推荐


    zSFP+插拔式I/O互连系统凭借其优异的数据传输能力、广泛的兼容性及灵活性,在电信、数据中心、医疗、网络和测试测量等领域都有广阔的应用前景。它为用户提供了一种可靠的高速数据连接解决方案,且支持向更高的数据速率进行升级。综上所述,强烈推荐这一系列的产品。

2198720-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2198720-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2198720-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 插接式连接器 - 配件 TE CONNECTIVITY 2198720-1 2198720-1数据手册

2198720-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
