3-1609115-4

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 具有公制保险丝座的最小电源输入模块。提供内部接地电路感应器(C 版本),在射频下将设备底盘与电源线接地隔离。
供应商型号: 3-1609115-4
供应商: Master
标准整包数: 1

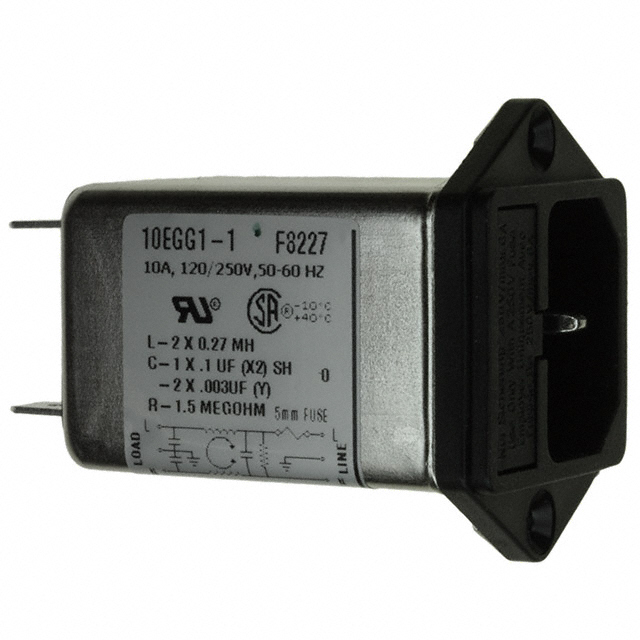

TE CONNECTIVITY EMI滤波器 3-1609115-4

3-1609115-4概述


    产品简介


    Corcom GG/HG系列10安培及导线连接选项
    Corcom GG/HG系列10安培及导线连接选项 是一款集成了滤波功能的电源入口模块,广泛应用于医疗和通用目的。这些模块体积紧凑,电流额定值为1至10安培,适用于多种设备和系统,如通信设备、仪器仪表、医疗设备、计算机和消费电子产品、便携式电子设备、轻工业、自动售货机和健身器材等。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 最大250 VAC |
    | 额定电流 | 1、3、6 和 10 安培 |
    | 工作频率 | 50/60 Hz |
    | 泄漏电流 | GG型号:120VAC 60Hz下0.25mA;250VAC 50Hz下0.42mA;HG型号:120VAC 60Hz下2μA;250VAC 50Hz下5μA |
    | 耐压等级 | 线对地:1550 VAC;线对线:1450 VDC |
    | 认证 | UL认证、CSA认证、VDE批准 |

    产品特点和优势


    Corcom GG/HG系列具备多种独特优势:
    - 紧凑设计:紧凑尺寸便于安装和集成。
    - 多功能集成:同时具有电源入口、滤波和熔断功能。
    - 低泄漏电流:特别适合对安全要求较高的医疗设备。
    - 广泛的认证:通过UL、CSA、VDE认证,确保产品的质量和可靠性。
    - 环保合规:RoHS合规,符合环境保护标准。

    应用案例和使用建议


    应用案例:
    - 通信设备:利用其高稳定性,确保数据传输的质量和安全性。
    - 医疗设备:低泄漏电流设计,确保患者的安全和隐私。
    - 计算机和消费电子产品:提供稳定可靠的电源接入。
    使用建议:
    - 在高频环境下,建议选择HG型号以降低泄漏电流的影响。
    - 对于需要高功率的应用,可以选择10安培版本以满足需求。

    兼容性和支持


    - 兼容性:这些模块可以与各种标准的电源线和连接器兼容。
    - 支持:技术支持可通过电子邮件(newproducts@tycoelectronics.com)或电话获取。全球范围内的技术支持热线提供了不同国家和地区的联系方式。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常工作 | 检查接线是否正确,确保所有连接牢固。 |
    | 泄漏电流异常 | 更换模块或联系技术支持。 |
    | 熔断器频繁烧毁 | 检查负载是否过大,必要时更换更大容量的熔断器。 |

    总结和推荐


    综合评估:
    Corcom GG/HG系列10安培及导线连接选项是一款设计精良、性能稳定的电源入口模块。其紧凑的设计、广泛的认证和支持使其成为市场上一个非常具有竞争力的产品。特别是对于医疗设备和高可靠性需求的应用,它具有明显的优势。
    推荐:
    鉴于其优异的性能和广泛应用范围,强烈推荐使用Corcom GG/HG系列10安培及导线连接选项。无论是通信设备、医疗设备还是计算机和消费电子产品,这款模块都能提供稳定可靠的电源解决方案。

3-1609115-4参数

参数
电感值 -
电阻 -
截止频率 -
通道数 -
中心频率 -
电路技术 -
额定电流 10A
额定电压-DC -
ESD保护 -
滤波器阶数 -
电容值 -
长*宽*高 44.19mm(长度)*33.27mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

3-1609115-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1609115-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 3-1609115-4 3-1609115-4数据手册

3-1609115-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.091 ¥ 192.9321
10+ $ 16.9495 ¥ 152.2023
36+ $ 16.0696 ¥ 144.2247
72+ $ 15.2131 ¥ 134.5465
252+ $ 15.1393 ¥ 133.8934
504+ $ 15.0654 ¥ 133.2402
1008+ $ 15.0654 ¥ 133.2402
库存: 216
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 192.93
直接购买
加入购物车
