5-104076-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY

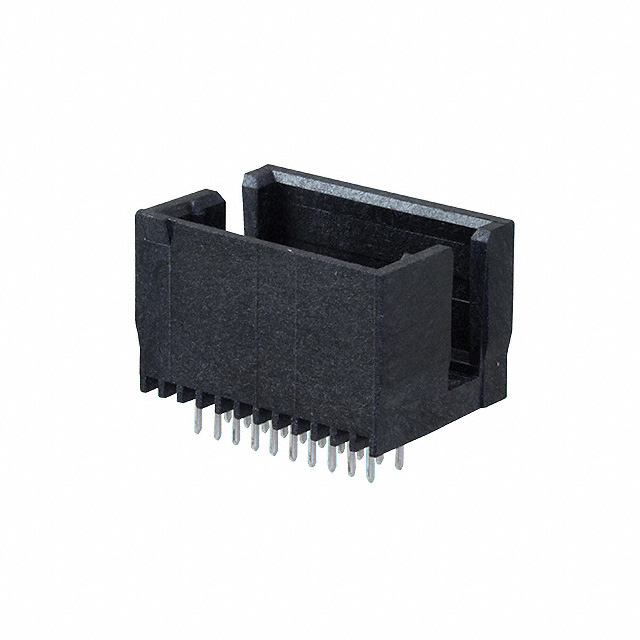

产品描述: Header,Push-Pull 焊盘 20pin 1A 金 黑色 通孔安装 16.35mm(长度)*11.23mm(高度)
供应商型号: 571-5-104076-1
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 圆形连接器 5-104076-1

5-104076-1概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的产品是 AMPMODU System 50 PCB Mount Header(型号:5-104076-1)。这是一款垂直安装的板对板连接器,适用于信号电路的应用场景。其特点在于具有完全屏蔽设计,可以确保在高电磁干扰环境下稳定运行。该产品适用于各种电子产品,如工业控制设备、医疗仪器、通信系统等领域。

    技术参数


    - 类型:板对板连接器,垂直安装
    - 位置数:20
    - 中心线间距:1.27 mm (.05 in)
    - 引脚材料:黄铜合金
    - 接触面镀层材料:金,厚度0.76 µm (.030 µin)
    - 最大电流承载能力:3.6 A
    - 绝缘电阻:5000 MΩ
    - 耐压强度:500 VAC
    - 操作电压:30 VAC
    - 工作温度范围:-65°C至105°C(-85°F至221°F)

    产品特点和优势


    这款AMPMODU System 50 PCB Mount Header在同类产品中具有显著优势。其主要特点包括:
    - 完全屏蔽设计:有效隔离电磁干扰,提高连接稳定性。
    - 宽工作温度范围:能够在极端环境中稳定工作,增加了产品适用性。
    - 高电流承载能力:3.6 A的最大电流承载能力,适合多种负载需求。
    - 符合行业标准:通过了UL和CSA认证,确保产品安全可靠。
    - 低卤素含量:符合欧盟REACH和RoHS指令,环保友好。

    应用案例和使用建议


    - 应用场景:该连接器广泛应用于工业控制设备、医疗仪器、通信系统等场合。
    - 使用建议:
    - 确保焊接过程中的温度不超过260°C,以避免损坏连接器。
    - 在组装过程中,建议使用卡边缘槽进行精确对齐,确保良好的接触。
    - 为避免机械损伤,连接器应安装在适当厚度的PCB上(推荐厚度为1.57 mm [.062 in])。

    兼容性和支持


    该连接器与TE Connectivity的其他组件兼容,例如 TE Part #1106423-3 和 TE Part #1102918-1。对于技术支持和售后服务,请拨打+1 800 522 6752。

    常见问题与解决方案


    - 问题1:如何确定正确的安装方向?
    - 解决方案:查看连接器上的标识或参照技术手册,确保按正确方向安装。

    - 问题2:焊接时连接器出现冷焊怎么办?
    - 解决方案:检查焊接温度是否达到要求,确保焊接温度达到260°C且焊接时间足够长。

    总结和推荐


    综上所述,AMPMODU System 50 PCB Mount Header是一款高性能的板对板连接器,具有优异的电磁屏蔽能力和广泛的适用性。无论是对于需要高可靠性连接的工业应用还是医疗设备,该产品都表现出色。鉴于其广泛的应用领域和出色的技术参数,强烈推荐在相关项目中采用此款连接器。

5-104076-1参数

参数
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 1A
外壳材料 -
针脚数 20pin
触头镀层 - 配接
长*宽*高 16.35mm(长度)*11.23mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
