H81K5BYA

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1.5KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 7.2mm(长度)
供应商型号: 1751462
供应商: 海外现货
标准整包数: 1

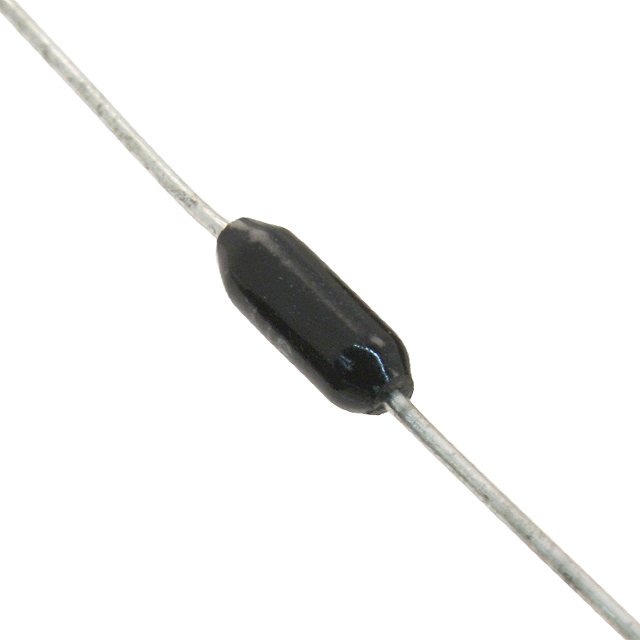

TE CONNECTIVITY 通孔电阻 H81K5BYA

H81K5BYA概述

    Axial Leaded Precision Resistors: 技术手册概述
    Axial Leaded Precision Resistors 是一种专为工业和军事应用设计的高精度金属薄膜电阻器。它们以经济的价格提供高精度和长期稳定性,适用于各种精密电路。本文将详细介绍该产品的技术参数、特点、应用案例及使用建议,并提供常见问题的解决方案。

    1. 产品简介


    Axial Leaded Precision Resistors 是一种高精度金属薄膜电阻器,适用于工业和军事领域。这类电阻器的主要功能包括高精度(低至0.05%)和低温度系数(低至5ppm/°C)。此外,这些电阻器具有良好的长期稳定性和功率处理能力(高达1瓦特@70°C)。

    2. 技术参数


    - 基本规格:
    - 型号系列:Holco 系列
    - 电阻范围:1 欧姆 至 4 兆欧姆
    - 容差:0.05% 至 1%
    - 温度系数(TCR):5 ppm/°C 至 100 ppm/°C
    - 长期稳定性:良好
    - 电气特性:
    - 功率等级:H4P 1瓦,H4 0.5瓦,H8 0.25瓦
    - 工作温度:-55°C 至 +155°C
    - 限流电压:H4P 500伏,H4 350伏,H8 350伏
    - 尺寸:
    - H4P:最大长度 10.50毫米,直径 3.70毫米,引脚直径 0.60毫米,引脚长度 30.0毫米
    - H4:最大长度 10.50毫米,直径 3.70毫米,引脚直径 0.60毫米,引脚长度 30.0毫米
    - H8:最大长度 7.20毫米,直径 2.70毫米,引脚直径 0.60毫米,引脚长度 30.0毫米

    3. 产品特点和优势


    - 高精度:可达到0.05%的容差,确保精确的电流控制。
    - 低温度系数:低至5 ppm/°C,减少温度变化对电阻值的影响。
    - 高可靠性:采用环氧涂层进行环境和机械保护。
    - 广泛的应用范围:从1欧姆到4兆欧姆的广泛电阻范围,适合多种应用场景。

    4. 应用案例和使用建议


    - 应用案例:Axial Leaded Precision Resistors 可应用于工业自动化控制系统、精密测量仪器、医疗设备等领域。
    - 使用建议:
    - 在选择电阻时,根据具体应用的电压和电流需求选择合适的型号。
    - 注意引脚在成型过程中要得到充分支撑,以防损坏环氧涂层。

    5. 兼容性和支持


    - 兼容性:Axial Leaded Precision Resistors 具有良好的兼容性,能够与其他标准电子元件和设备无缝集成。
    - 支持和服务:制造商提供电子邮件、电话和在线聊天支持,帮助解决客户的技术疑问。

    6. 常见问题与解决方案


    - Q:这些电阻器能承受多高的电压?
    - A: H4P型电阻器可承受高达500伏的电压,而H4和H8型则可承受350伏的电压。

    - Q:电阻器在高温环境下表现如何?
    - A: 电阻器可以在-55°C至+155°C的温度范围内稳定工作,但需要注意长期暴露于极端温度下可能会影响其长期稳定性。

    7. 总结和推荐


    Axial Leaded Precision Resistors 是一款集高精度、低温度系数和高可靠性的金属薄膜电阻器。特别适用于工业自动化、精密测量等高端应用场合。其广泛的工作温度范围和多样化的阻值选择使其成为市场上具有竞争力的产品之一。我们强烈推荐这种电阻器给需要高精度、稳定性的应用场合。
    通过详细的技术参数、特点和优势描述,我们希望读者能更全面地了解这款产品,并为其在实际应用中的选择提供有益的参考。

H81K5BYA参数

参数
电阻值 1.5KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 7.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

H81K5BYA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

H81K5BYA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY H81K5BYA H81K5BYA数据手册

H81K5BYA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.8311
10+ ¥ 6.1699
25+ ¥ 5.9326
50+ ¥ 5.9326
100+ ¥ 5.3156
250+ ¥ 5.2207
1250+ ¥ 5.1258
2500+ ¥ 5.1258
库存: 509
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.83
