EP3WSS470RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 470Ω ±5% 3W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: 4219588
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 通孔电阻 EP3WSS470RJ

EP3WSS470RJ概述

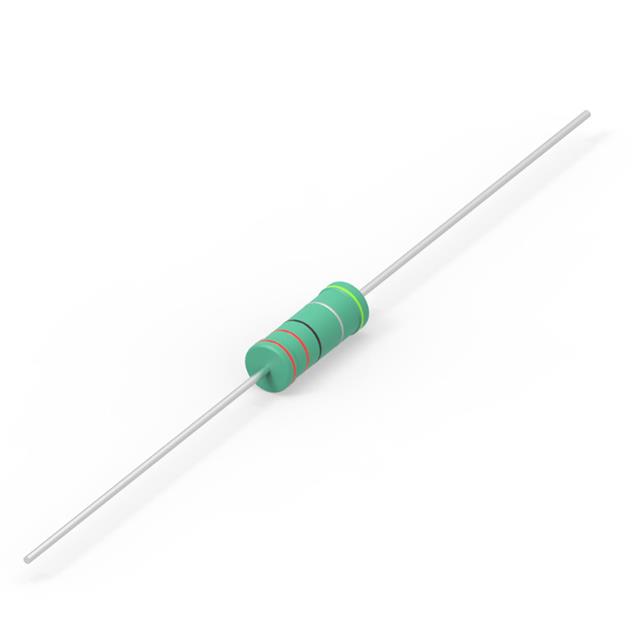

    TE Connectivity Wirewound Anti-Surge Resistor Type EP 3W SS Series

    1. 产品简介


    产品类型: Wirewound Anti-Surge Resistor(绕线式抗浪涌电阻)
    主要功能: 该电阻用于在电路中提供稳定的电流限制,并能够承受和吸收脉冲和浪涌,从而保护其他敏感电子组件。
    应用领域: 广泛应用于各种电力电子设备、工业自动化系统、通信设备、家电以及汽车电子等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 类型 | EP 3W (SS) 系列 |
    | 功率等级 | 3W |
    | 尺寸 (D x L x d x H) | 5.5 mm × 13.5 mm × 0.7 mm × 28 mm |
    | 电阻值范围 | 1R0 至 1000R (1Ω 至 1000Ω) |
    | 容差 | ±5% |
    | 工作温度 | -55°C 至 +155°C |

    3. 产品特点和优势


    - 高功率容量: 3W 的设计使其能够在高压环境下稳定运行,减少发热和损坏风险。
    - 抗浪涌能力: 能够有效吸收和释放大电流冲击,保护下游电路不受损坏。
    - 广泛适用性: 多种阻值可选,适用于各种不同的电路需求。
    - 高可靠性: 长寿命和稳定性确保长时间运行时的表现优异。

    4. 应用案例和使用建议


    应用案例:
    - 在电机启动和停止过程中,用于限制浪涌电流。
    - 在电力传输和分配系统中,保护设备免受雷击和其他过电压影响。
    - 在电源模块中,稳定输出电压并吸收瞬态冲击。
    使用建议:
    - 确保正确安装,防止机械应力对电阻造成损害。
    - 使用时考虑工作环境的温度范围,确保不超过其最大额定值。
    - 定期检查和维护,以保证长期可靠运行。

    5. 兼容性和支持


    兼容性:
    - 可与各类标准电源模块和控制器配合使用,提供良好的兼容性。
    - 适用于多种连接方式,包括焊接和压接。
    支持和维护:
    - TE Connectivity 提供详尽的技术文档和支持服务。
    - 客户可以通过官方技术支持渠道获取帮助和解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻发热严重 | 确保散热良好,避免超负荷使用 |
    | 电阻值超出误差范围 | 检查安装和连接是否正确 |
    | 产品损坏 | 立即停止使用并联系技术支持 |

    7. 总结和推荐


    综合评估:
    - TE Connectivity 的 Wirewound Anti-Surge Resistor Type EP 3W SS 系列表现出色,其高功率处理能力和良好的抗浪涌性能使其成为广泛应用的理想选择。
    - 具有广泛的阻值范围,满足多样化的电路需求。
    - 支持文档齐全,售后服务完善,便于客户使用和维护。
    推荐:
    - 强烈推荐使用此系列电阻,特别是对于需要高度稳定性和可靠性的应用场合。

EP3WSS470RJ参数

参数
电阻值 470Ω
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
包装方式 盒装

EP3WSS470RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EP3WSS470RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY EP3WSS470RJ EP3WSS470RJ数据手册

EP3WSS470RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
