EP1WSS56RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 56Ω ±5% 1W ±300ppm/℃ 导线安装 9mm(长度)
供应商型号: 4219406
供应商: 海外现货
标准整包数: 10

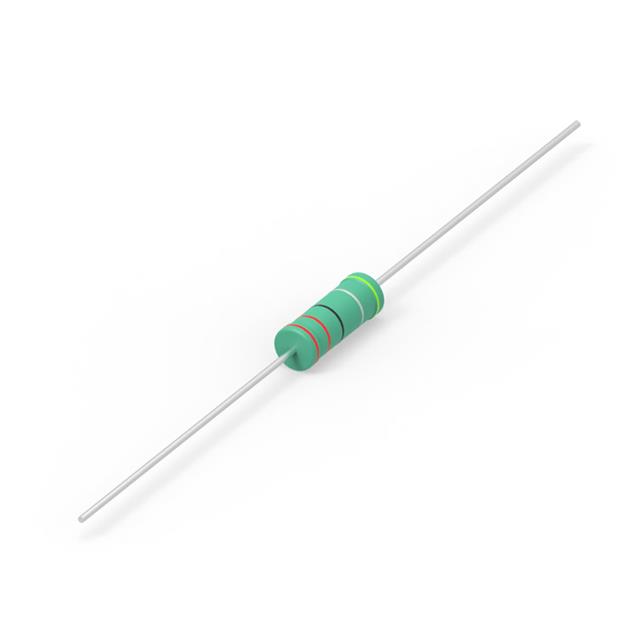

TE CONNECTIVITY 通孔电阻 EP1WSS56RJ

EP1WSS56RJ概述


    产品简介


    TE Connectivity的Wirewound Anti-Surge Resistor (抗浪涌线绕电阻) 型号为EP 1W SS系列,是专为需要高可靠性电阻的应用场合设计的。这种电阻具有优异的抗浪涌能力,能在短时间内承受过高的电流而不损坏,从而保护电路免受瞬间电压冲击的影响。产品系列覆盖广泛的阻值范围(从1Ω到680Ω),适用于多种应用场景,如电源管理、电机控制、LED照明和汽车电子等领域。

    技术参数


    尺寸
    - 长度(L):9.0 mm ± 1 mm
    - 直径(d):0.54 mm ± 0.05 mm
    - 高度(H):28 mm ± 3 mm
    功率等级
    - 额定功率:1 W
    其他参数
    - 温度系数:± 200 ppm/°C(典型值)
    - 工作温度范围:-55°C 至 +155°C

    产品特点和优势


    - 高抗浪涌能力:能够在短时间内承受大电流冲击,有效保护电路。
    - 宽阻值范围:提供从1Ω到680Ω的不同阻值选择,适应各种不同的应用需求。
    - 高稳定性:采用线绕技术,确保电阻值长期稳定不变。
    - 可靠性和耐用性:经过严格测试,确保在恶劣环境下仍能正常工作。
    - 多功能应用:广泛应用于电源管理、电机控制、LED照明和汽车电子等领域。

    应用案例和使用建议


    应用案例
    - 电源管理:在开关电源中作为稳压电阻,保护电源不因过载而损坏。
    - 电机控制:用于驱动电路中,防止电机启动时的瞬时电流冲击。
    - LED照明:调节LED灯的亮度和色温。
    使用建议
    - 散热设计:在高功耗应用中,建议增加散热片或使用散热良好的安装方式,以延长使用寿命。
    - 合理选择阻值:根据具体应用场景选择合适的阻值,避免因阻值过大或过小导致的系统性能下降。

    兼容性和支持


    - 兼容性:与各种主流控制器和驱动器兼容,适用于多种电路设计。
    - 支持和服务:TE Connectivity提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    问题1:如何确定合适的阻值?
    解决方案:根据负载电流和工作电压的要求,计算所需的电阻值。如果不确定,可咨询TE Connectivity的技术支持团队。
    问题2:如何处理高温环境下的性能变化?
    解决方案:使用带有良好散热设计的产品,并定期检查电阻值的变化,必要时更换新的电阻。

    总结和推荐


    TE Connectivity的Wirewound Anti-Surge Resistor (型号EP 1W SS系列) 是一款性能卓越、功能多样且高度可靠的电子元器件。其出色的抗浪涌能力和广泛的阻值选择使其成为电源管理和工业控制领域的重要组成部分。对于需要高性能、高可靠性的应用场合,强烈推荐使用这款产品。

EP1WSS56RJ参数

参数
电阻值 56Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 9mm(长度)
安装方式 导线安装
包装方式 盒装

EP1WSS56RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EP1WSS56RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY EP1WSS56RJ EP1WSS56RJ数据手册
