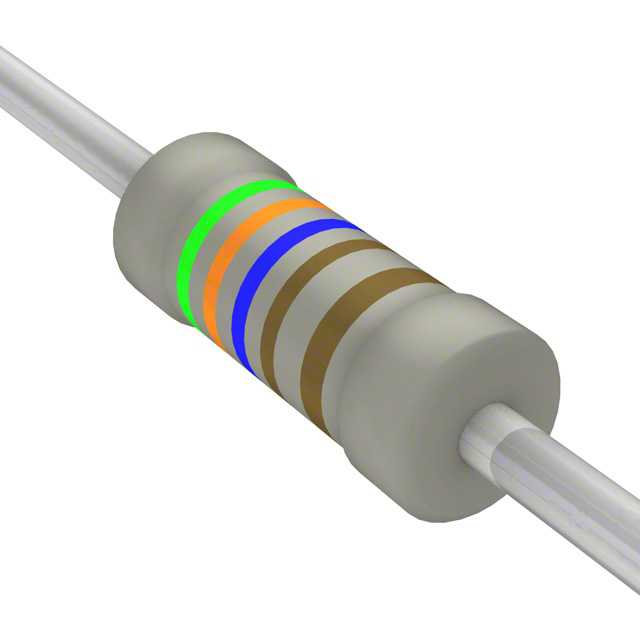

1622529-1

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 5.36KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: Q-1622529-1
供应商: 期货订购
标准整包数: 12000
TE CONNECTIVITY 通孔电阻 1622529-1

1622529-1概述

    金属膜固定电阻器LR系列技术手册解析

    1. 产品简介


    金属膜固定电阻器LR系列是一款适用于广泛电子应用场合的高品质电阻器。该系列产品包括LR0204、LR1L、LR1、LR2、LR100和LR200等多种型号,适用于要求严格精度的应用环境。这些电阻器的主要功能是提供精确稳定的电阻值,适用于精密仪器、工业控制、医疗设备及通信设备等领域。

    2. 技术参数


    以下是金属膜固定电阻器LR系列的技术参数:
    | 规格 | LR0204 | LR1L | LR1 | LR2 | LR100 | LR200 |

    | 额定功率(W) @ 70°C | 0.25 | 0.5 | 0.6 | 0.75 | 1 | 2 |
    | 电阻范围(Ω) | Min 1R0 | Min 10R | Min R10 | Min 1R0 | Min 10R | Min 1M1 | Min 1R0 | Min 10R | Min 10R |
    | Max 9R1 | Max 1M0 | Max R82 | Max 9R1 | Max 1M0 | Max 10M | Max 1M0 | Max 1M0 | Max 1M0 |
    | 允许误差(%) | ±15 | ±1 | ±2 | ±1 | ±2 | ±1 | ±5 | ±1 | ±2 | ±1 | ±5 | ±1 | ±5 |
    | 温度系数(ppm/°C) | ± 100 | ± 100 | ± 200 | ± 100 | ± 50 | ± 100 | ± 100 | 25/50/100 | 25/50/100 |
    | 最大电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大连续过载电压(V) | 400 | 500 | 700 | 700 | 1000 | 1000 |
    工作温度范围:-55°C至+155°C

    3. 产品特点和优势


    - 优异的质量:金属膜固定电阻器具有1%的高精度和低至50 ppm的温度系数。
    - 稳定性:在负载和恶劣环境条件下表现出色,拥有极低的噪声电流和电压系数。
    - 宽广的应用范围:适用于从通用到精密的各种应用需求。
    - 出色的可靠性:电阻体由镍铬合金薄膜制成,封装后表现出高度的稳定性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:需要高精度和稳定性的场合。
    - 医疗设备:例如MRI扫描仪等高端医疗器械中,对电阻器的精度和稳定性有严格要求。
    - 通信设备:用于信号传输线路中的阻抗匹配。
    使用建议:
    - 根据具体应用场景选择合适的型号,注意考虑额定功率和工作环境。
    - 在设计电路时要合理分配电阻器的功率负载,避免因过热而损坏。
    - 考虑温度系数对电阻值的影响,尤其是在温度变化较大的环境中。

    5. 兼容性和支持


    金属膜固定电阻器LR系列与其他常见的电子元器件兼容性良好,可用于大多数标准电子设备。TE Connectivity提供了详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    问题1:如何正确测量电阻值?
    - 解决方案:确保测量仪器已校准且处于正确的量程,远离干扰源进行测量。
    问题2:电阻器在高温环境下性能是否会受影响?
    - 解决方案:查阅数据手册中的“工作温度范围”参数,确认是否满足使用条件;超出温度范围可能导致性能下降或损坏。
    问题3:如何处理焊接后的引脚弯曲问题?
    - 解决方案:轻柔地调整引脚位置,必要时使用专用工具辅助。若损坏严重则需更换新的电阻器。

    7. 总结和推荐


    总体而言,金属膜固定电阻器LR系列以其卓越的精度、稳定性以及广泛的适用范围成为许多电子设备的理想选择。对于追求高质量、高性能电阻器的应用领域,我们强烈推荐选用该系列电阻器。无论是工业控制、医疗设备还是通信系统,都能发挥出色的表现。

1622529-1参数

参数
电阻值 5.36KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装

1622529-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1622529-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1622529-1 1622529-1数据手册

1622529-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ ¥ 0.1183
120000+ ¥ 0.1163
库存: 1200000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 1419.6
