776438-3

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。
供应商型号: TS-776438-3
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 776438-3

776438-3概述

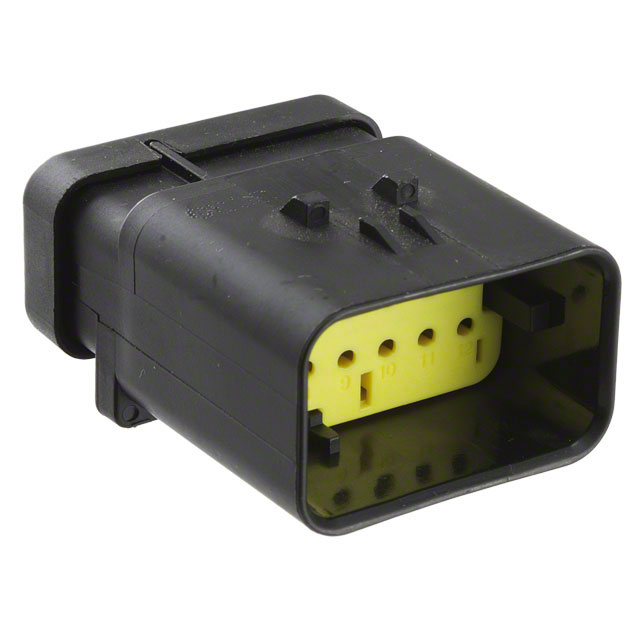

    # 电子元器件产品技术手册:AMPSEAL 16 12 Position Cap

    产品简介


    AMPSEAL 16 12 Position Cap是一款专为汽车连接器设计的产品。它具有12个位置,中心线间距为4.5毫米(0.177英寸),支持密封安装,采用黑色外壳。该连接器适用于电线与电线之间的连接,可进行自由悬挂式的电缆安装。AMPSEAL 16系列是TE Connectivity公司生产的高性能连接器,广泛应用于汽车和其他工业环境中。

    技术参数


    - 产品类型:连接器帽
    - 位置数量:12
    - 中心线间距:4.5 mm [0.177 in]
    - 封口:是
    - 接触大小:1.5 mm [0.06 in]
    - 接触类型:针
    - 最大操作电压:250 VDC
    - 服务温度范围:-40°C 至 125°C [-40°F 至 257°F]
    - 防护等级:IP67
    - 材料:聚对苯二甲酸丁二醇酯(PBT GF)
    - 尺寸:高26.65 mm [1.049 in],宽47.55 mm [1.872 in],长37.6 mm [1.48 in]
    - 端子保障:是
    - 接口兼容性:集成在壳体中

    产品特点和优势


    AMPSEAL 16 12 Position Cap的主要特点是:
    - 12位置设计:提供更多的连接点,增加灵活性。
    - 4.5 mm 中心线间距:保证足够的间距,减少短路风险。
    - 集成锁止功能:确保接头稳固,提高可靠性。
    - 防护等级IP67:具备出色的防水防尘性能,适合恶劣环境。
    - 多材料兼容性:支持不同类型的电线和电缆,易于安装和维护。

    应用案例和使用建议


    应用案例
    AMPSEAL 16 12 Position Cap在各种汽车应用中广泛使用,如发动机舱内布线、车身控制单元连接等。由于其卓越的密封性和可靠的锁定机制,非常适合在高温、高湿环境下使用。
    使用建议
    - 环境适应性:在高温和潮湿环境下使用时,确保连接器周围的密封完好无损。
    - 安装注意事项:确保正确插入接线,避免接触不良。
    - 定期检查:在高振动环境下使用时,定期检查连接器是否松动。

    兼容性和支持


    AMPSEAL 16 12 Position Cap可以与其他AMPSEAL 16系列组件兼容,如插座、线缆护套等。TE Connectivity提供了详尽的技术支持和售后服务,包括在线资源、电话技术支持和产品合规文档。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接器不易插入:确保正确的插入方向,并确认没有杂质或污物阻塞。
    2. 接头不牢固:检查锁止机构是否正常工作,必要时重新安装。
    3. 接触不良:检查接线是否正确连接,并重新压接。

    总结和推荐


    AMPSEAL 16 12 Position Cap凭借其多功能性、可靠性和广泛的适用范围,成为汽车电子系统中的理想选择。无论是用于发动机舱内的复杂布线还是车身控制单元的连接,这款连接器都能满足高标准的要求。因此,强烈推荐在涉及汽车电子系统的项目中使用该产品。
    如果您有任何疑问或需要更多技术支持,请联系TE Connectivity的客服部门:+1 800 522 6752。

776438-3参数

参数
排数 2
间距 4.5
针脚数 12
长*宽*高 37.6mm*47.55mm*26.65mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

776438-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776438-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 776438-3 776438-3数据手册

776438-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
