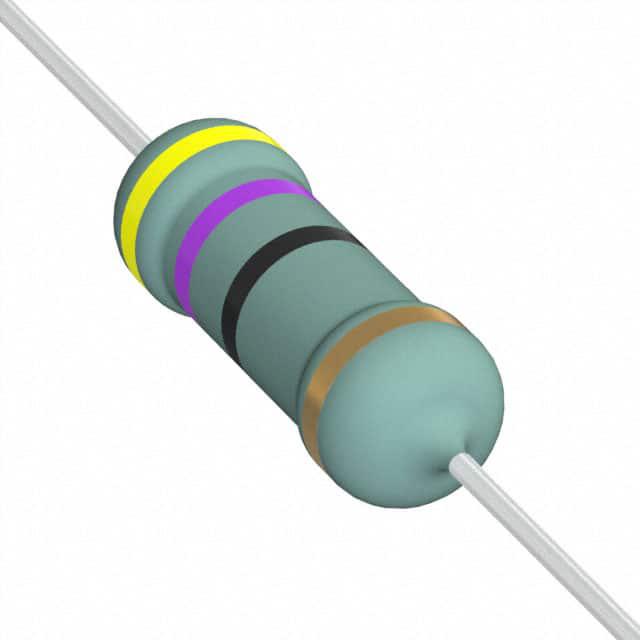

EP3WS47RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 47Ω ±5% 3W ±300ppm/℃ 通孔安装 17.5mm(长度)
供应商型号: 2118052
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 通孔电阻 EP3WS47RJ

EP3WS47RJ概述

    # 电子元器件产品技术手册:EP3WS47RJ电阻

    产品简介


    EP3WS47RJ是一款功率电阻,采用陶瓷材料与绕线结构设计,具有出色的性能和可靠性。作为一款通过孔式电阻器,它适用于多种电子应用领域,包括工业控制、电源管理、电机驱动等。该产品支持高功率负载(3瓦特),并且其额定电阻值为47欧姆,符合工业级标准的±5%容差,温度系数为±300 ppm/℃。EP3WS47RJ以其耐用性和稳定性,成为电子设计工程师的理想选择。

    技术参数


    以下是EP3WS47RJ的主要技术规格和性能参数:
    - 产品类型: 功率电阻
    - 电阻类型: 陶瓷成分/绕线式
    - 额定功率: 3 W
    - 电阻值: 47 Ω
    - 容差: ±5%
    - 温度系数: ±300 ppm/℃
    - 额定电压: 500 V
    - 引脚类型: 轴向引脚
    - 引脚材料: 铜镀层
    - 尺寸: 16 mm × 5.5 mm
    - 包装方式: 弹药盒包装
    - 工作温度范围: -55°C 至 +155°C
    此外,EP3WS47RJ符合多项国际环保法规,如欧盟RoHS、REACH等,确保绿色合规性。

    产品特点和优势


    独特功能
    1. 高功率承载能力: 支持高达3瓦的功率负载,适合需要高能量消耗的应用场景。
    2. 精准电阻值: 额定电阻值为47欧姆,同时具备±5%的高精度,能够满足严格的设计要求。
    3. 宽温范围适应性: 工作温度范围为-55°C至+155°C,适合极端环境下的稳定运行。
    4. 低热漂移特性: 温度系数仅为±300 ppm/℃,保证电阻值在温度变化时的稳定性。
    市场竞争力
    - 高性能:适用于高负载和高精度需求的设计。
    - 环保设计:符合多国环保标准,适合现代电子行业的需求。
    - 稳定可靠:多年经验验证的陶瓷绕线结构,提升长期使用中的耐久性。

    应用案例和使用建议


    应用案例
    EP3WS47RJ广泛应用于以下领域:
    - 工业控制系统:用于过载保护及电流调节。
    - 电源管理模块:提供稳定的功率损耗功能。
    - 电机驱动电路:用作负载平衡电阻。
    使用建议
    1. 散热管理: 由于其功率较高,建议在设计时加入适当的散热措施,例如增加散热片或风扇。
    2. 电路布局: 在高速信号路径中尽量避免放置此电阻,以防止可能的电感效应干扰。
    3. 替代品考虑: 若对电阻值或功率要求稍有调整,可以参考TE系列产品中的其他型号(如EP 3W (S) 47R 5%)。

    兼容性和支持


    EP3WS47RJ可与其他通过孔式电阻轻松集成,并且提供了详细的CAD文件支持(如DXF和IGS格式),便于机械设计与集成。此外,供应商提供技术支持热线+1 800 522 6752,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值测量不稳定 | 确保环境温度保持在规定范围内(-55°C至+155°C)。 |
    | 发热量过高 | 添加散热片或增强通风设计。 |
    | 功率负载超限导致过热 | 更换更高功率型号(如EP 5W系列)。 |

    总结和推荐


    综上所述,EP3WS47RJ是一款兼具高性能与高可靠性的电子元器件,非常适合需要大功率处理能力和精准电阻值的应用场景。其宽温范围、低热漂移特性和多样的兼容性使其在市场上具有显著竞争优势。对于工业级或高负载设计需求的工程师,我们强烈推荐选用EP3WS47RJ。如果您正在寻找一款既强大又环保的功率电阻,这款产品无疑是您的最佳选择之一。

EP3WS47RJ参数

参数
电阻值 47Ω
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 17.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

EP3WS47RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EP3WS47RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY EP3WS47RJ EP3WS47RJ数据手册

EP3WS47RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
