首页  >  产品百科  >  8-6318491-6

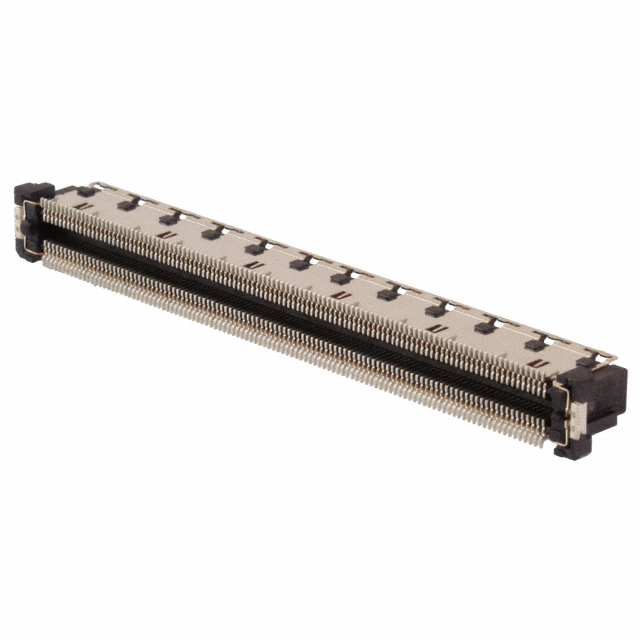

8-6318491-6

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Plug 500μm 2 220pin 5mm,8mm 7.45mm 203nm 金 SMD,P=0.5mm 贴片安装 61.8mm(长度)*6.2mm(高度)
供应商型号: JY-8-6318491-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 8-6318491-6

8-6318491-6概述

    # PCB Mount Header, Vertical, Board-to-Board, 220 Position, 0.5 mm Centerline

    产品简介


    本产品是一款垂直安装的板对板连接器,型号为8-6318491-6,适用于多种电子设备的电路连接。它具有220个位置,0.5毫米(0.02英寸)中心线间距,采用表面贴装技术,金镀层,并且是信号级连接器。此连接器主要用于电路板之间的信号传输,广泛应用于通信设备、工业自动化、消费电子产品等领域。

    技术参数


    - 中心线间距:0.5毫米(0.02英寸)
    - 位数:220位
    - 安装方式:垂直安装
    - 连接系统:板对板
    - 信号等级:信号级
    - 接触材料:铜合金,金镀层
    - 绝缘电阻:2兆欧
    - 耐压:200 VAC
    - 额定电流:0.5安培
    - 额定电压:50 VAC
    - 高度:7.45毫米(0.293英寸)
    - 堆叠高度:8毫米和12毫米
    - 工作温度范围:-40°C至85°C(-40°F至185°F)

    产品特点和优势


    独特功能
    - 高密度设计:每单位面积可容纳220个位置,适合紧凑空间内的连接需求。
    - 极低接触阻抗:通过铜合金和金镀层材料保证信号传输质量。
    - 良好的耐温性:能够在广泛的温度范围内稳定工作。
    - 电气特性优秀:高绝缘电阻和高耐压性能确保了信号的稳定传输。
    市场竞争力
    - 高可靠性:通过严格的质量控制,保证长期稳定的工作性能。
    - 兼容性好:支持多种标准焊接工艺,方便装配。
    - 符合国际环保要求:符合欧盟RoHS、REACH等环保指令。

    应用案例和使用建议


    应用场景
    - 通信设备:如交换机、路由器等需要大量数据传输的应用。
    - 工业自动化:用于各种控制系统的连接。
    - 消费电子产品:如智能手机、平板电脑等设备内部电路板之间的连接。
    使用建议
    - 在组装时,应确保焊接过程中的温度控制,避免过高的温度导致连接器损坏。
    - 定期检查连接器的物理状态,如有松动或损坏应及时更换。
    - 在恶劣环境中使用时,应考虑增加防护措施,以延长使用寿命。

    兼容性和支持


    兼容性
    - 该产品可与其他型号为3-6318490-6、2227303-1等的连接器配合使用。
    - 具有较强的兼容性,可以适应不同品牌和型号的电路板。
    支持和维护
    - TE公司提供全面的技术支持服务,包括产品咨询、故障诊断、维修指导等。
    - 用户可以通过拨打客服电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器在焊接过程中出现松动。
    - 解决方案:检查焊接温度是否适宜,确认焊接工艺是否正确执行。

    2. 问题:连接器的信号传输不稳定。
    - 解决方案:检查接触部分是否有氧化或腐蚀现象,及时清洁或更换损坏的连接器。

    3. 问题:连接器无法正常插入电路板。
    - 解决方案:检查定位柱是否对准,确认插入方向是否正确。

    总结和推荐


    综合评估
    - 优点:
    - 高密度设计
    - 优秀的电气性能
    - 符合国际环保标准
    - 广泛的应用范围
    推荐结论
    - 该款连接器凭借其卓越的性能和良好的兼容性,在众多应用场合中表现优异。无论是通信设备还是工业自动化,都是值得信赖的选择。强烈推荐使用这款高性能的连接器,以确保电子设备的可靠运行。
    通过以上详细的分析,可以看出这款PCB Mount Header, Vertical, Board-to-Board, 220 Position, 0.5 mm Centerline连接器在众多应用场景中表现出色,是值得用户选择的优质产品。

8-6318491-6参数

参数
触头镀层
板上高度 7.45mm
针脚数 220pin
接合堆叠高度 5mm,8mm
触头镀层厚度 203nm
类型 Outer Shroud Contacts,Plug
间距 500μm
排数 2
长*宽*高 61.8mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

8-6318491-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-6318491-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 8-6318491-6 8-6318491-6数据手册

8-6318491-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 262.786
100+ ¥ 227.7169
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 262.78
