首页  >  产品百科  >  HD36-18-20SN-059

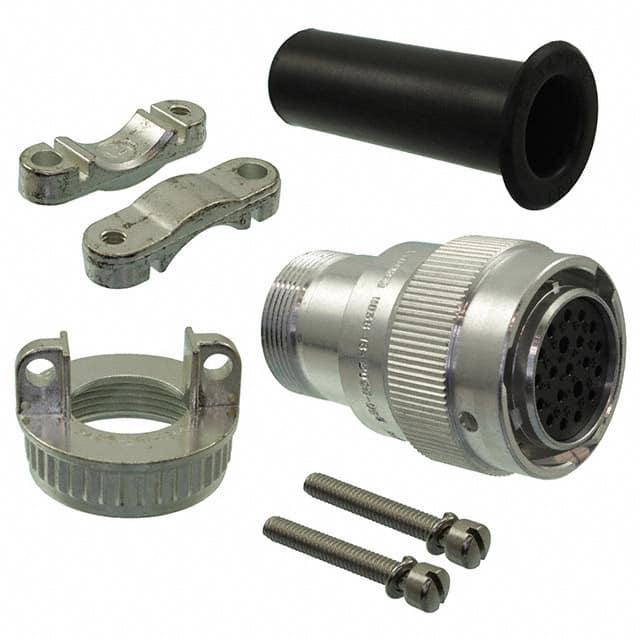

HD36-18-20SN-059

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-1798-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-18-20SN-059

HD36-18-20SN-059概述

    # TE Connectivity HD30 系列连接器系统技术手册

    产品简介


    TE Connectivity 的 HD30 系列连接器系统是一款专为各种高要求应用设计的高性能连接器。它包括插头(Plugs)和插座(Receptacles)两种型号,适用于工业、商业运输等领域。HD30 系列连接器采用优质材料制造,具备卓越的电气性能和机械性能,确保在极端环境下的可靠性和耐用性。

    技术参数


    HD30 系列连接器的主要技术规格如下:
    电气特性
    - 电压: 250 V AC/DC(除24-29、24-31、24-47排列为200 V AC/DC)
    - 电流: 见下表
    - 温度范围: -55°C 至 +125°C
    - 绝缘电阻: 最小1000 MΩ(25°C)
    - 耐压: 最大 1500 VAC(持续 1 分钟)
    - 接触电阻: 最大 77 mV(12 AWG),最大 89 mV(16 AWG)
    | 接触大小 | 导线尺寸 | 电流 (A) |
    |
    | 4 | 4 [25.0-21.0] AWG | 100 |
    | 6 | 16.0-13.0 AWG | 80 |
    | 8 | 10.0-8.0 AWG | 60 |
    | 10 | 6.0-5.0 AWG | 40 |
    | 12 | 6.0-5.0 AWG | 25 |
    | 14 | 2.0 AWG | 18 |
    | 16 | 2.5 AWG | 13 |
    机械特性
    - 接触保持力: 30 lbf(12 AWG),25 lbf(16 AWG)
    - 耐用性: 100 次循环
    - 工具滥用测试: 无可见损伤
    - 振动测试: 10 到 2000 Hz
    - 冲击测试: 10 次 50g±15%,11±1 ms
    环境特性
    - 防护等级: IP67
    - 盐雾测试: 96 小时
    - 温湿度测试: +125°C 下 100 小时
    - 液态浸入: 汽油、柴油燃料、防冻液等

    产品特点和优势


    HD30 系列连接器的独特之处在于其广泛的适用性及在严苛环境下依然能够保持稳定的性能。以下是其优势所在:
    - 宽电压和电流范围:可适应多种电源和负载需求,确保系统的稳定运行。
    - 高防护等级(IP67):有效防止灰尘和水侵入,适用于室外和工业环境。
    - 卓越的机械稳定性:经受得住反复插拔和恶劣条件下的磨损。
    - 环境适应性强:能够在极低和极高温度范围内正常工作,且能抵御盐雾和化学品腐蚀。

    应用案例和使用建议


    应用案例
    - 工业自动化设备
    - 商用车辆
    - 高速公路监控系统
    使用建议
    1. 在选择导线时,建议根据电流需求选用合适的导线尺寸。
    2. 连接器安装时,确保插拔操作轻柔,避免强力拉扯造成损坏。
    3. 定期检查连接器的状态,以确保长期稳定的工作。

    兼容性和支持


    HD30 系列连接器与其他标准尺寸(如DEUTSCH)的连接器具有良好的兼容性。TE Connectivity 提供全面的技术支持,包括安装指导和售后维修服务。如有任何问题,可通过热线电话 1-800-522-6752 联系客服。

    常见问题与解决方案


    常见问题
    1. 连接器插拔困难
    2. 连接器接触不良
    解决方案
    1. 插拔时用力均匀,注意不要使用过大的力量。
    2. 清理连接器接口,确保没有灰尘或杂质阻碍接触。

    总结和推荐


    HD30 系列连接器凭借其卓越的电气性能、机械稳定性和环境适应能力,成为工业和商业运输领域的理想选择。鉴于其广泛的应用范围和出色的可靠性,强烈推荐给需要高性能连接器的用户。如果您对具体应用有任何疑问,欢迎随时联系我们的技术支持团队获取帮助。

HD36-18-20SN-059参数

参数
排数 -
针脚数 20
间距 -
长*宽*高 42.97mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD36-18-20SN-059厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-18-20SN-059数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-18-20SN-059 HD36-18-20SN-059数据手册

HD36-18-20SN-059封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.844 ¥ 464.2404
10+ $ 44.0658 ¥ 394.5903
25+ $ 41.3076 ¥ 369.8911
50+ $ 39.3374 ¥ 352.249
100+ $ 37.4617 ¥ 335.4535
250+ $ 35.3546 ¥ 316.5845
库存: 111
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 464.24
