6609003-3

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 经济高效的 EMI 电源插座滤波器。
供应商型号: Q-6609003-3
供应商: 期货订购
标准整包数: 10

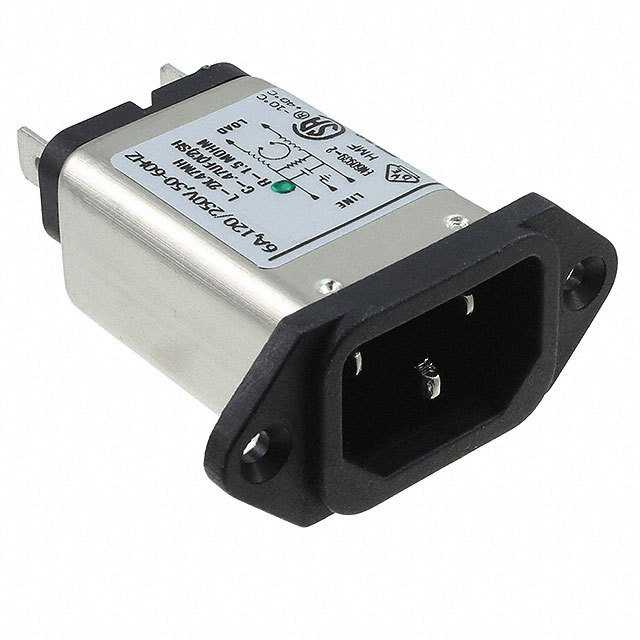

TE CONNECTIVITY EMI滤波器 6609003-3

6609003-3概述

    EEA & EEB 系列产品技术手册

    产品简介


    EEA 和 EEB 系列是紧凑型单级电磁干扰(EMI)电源输入滤波器,适用于需要有效减少电磁干扰的应用场景。这些滤波器配备IEC 60320-1 C14插头,并采用双元件电路设计以提供基本的衰减能力。系列产品在多种配置下可用,并具有医疗级应用所需的低漏电流特性。此外,它们具有紧凑的设计,便于安装,尤其适用于空间受限的应用。

    技术参数


    | 参数 | 规格 |

    | 工作电压 | 最大 250 VAC |
    | 额定电流 | 1A 到 10A |
    | 工作频率 | 50/60 Hz |
    | 额定漏电流 | 0.22 mA @ 120 VAC, 60 Hz
    0.38 mA @ 250 VAC, 50 Hz |
    | 高压测试 | 线到地 2250 VDC
    线到线 1450 VDC |
    | 尺寸 | 见附图 |
    | 工作温度范围 | -10°C 至 +40°C,超出该温度需按公式计算 |

    产品特点和优势


    - 紧凑设计:具备紧凑的单级设计,占用空间小,便于集成到各类设备中。
    - 双元件电路:提供基本的衰减能力,确保减少电磁干扰。
    - 多配置选择:提供三种端子配置选项,适应不同的安装需求。
    - 低漏电流:特别适合医疗级应用,满足严格的电气安全要求。
    - 广泛认证:UL 认可,CSA 认证,VDE 认证,确保产品质量可靠。

    应用案例和使用建议


    EEA 和 EEB 系列滤波器被广泛应用于各种电子设备中,例如医疗设备、计算机系统和通信设备等。以下是一些推荐的使用场景和建议:
    - 医疗设备:由于其低漏电流特性,这些滤波器非常适合用于需要极高电气安全标准的医疗设备中。
    - 计算机系统:对于噪声敏感的计算机系统,使用 EEA 或 EEB 可显著降低外部电磁干扰。
    - 通信设备:确保通信信号的质量,这些滤波器可以有效地过滤掉外界干扰。

    兼容性和支持


    这些滤波器与常见的电源接口兼容,如IEC 60320-1 C14插头。制造商提供了相应的配件,如绝缘套筒,以进一步提升系统的可靠性。此外,厂商还提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得帮助。

    常见问题与解决方案


    1. 问:如何确认额定电流是否符合设备的需求?
    - 答:根据设备的功率需求,选择合适的电流等级(1A、3A、6A、10A)。
    2. 问:如何判断滤波器是否损坏?
    - 答:检查设备是否出现异常噪声或运行不稳定的情况,若出现则可能需要更换滤波器。
    3. 问:如何正确安装滤波器?
    - 答:请参照产品手册中的安装指南进行操作,确保正确连接并固定好滤波器。

    总结和推荐


    总体来说,EEA 和 EEB 系列电源输入滤波器是一款性能优异的产品,具有紧凑设计、多配置选择和良好的电气特性。在医疗设备、计算机系统和通信设备等应用场景中表现尤为出色。对于需要高效过滤电磁干扰的应用场合,强烈推荐使用 EEA 和 EEB 系列滤波器。

6609003-3参数

参数
截止频率 -
电路技术 -
ESD保护 -
通道数 -
额定电流 -
电容值 -
额定电压-DC -
滤波器阶数 -
电阻 -
中心频率 -
电感值 -
