首页  >  产品百科  >  HD34-24-33SN

HD34-24-33SN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: TS-HD34-24-33SN
供应商: 海外现货
标准整包数: 1

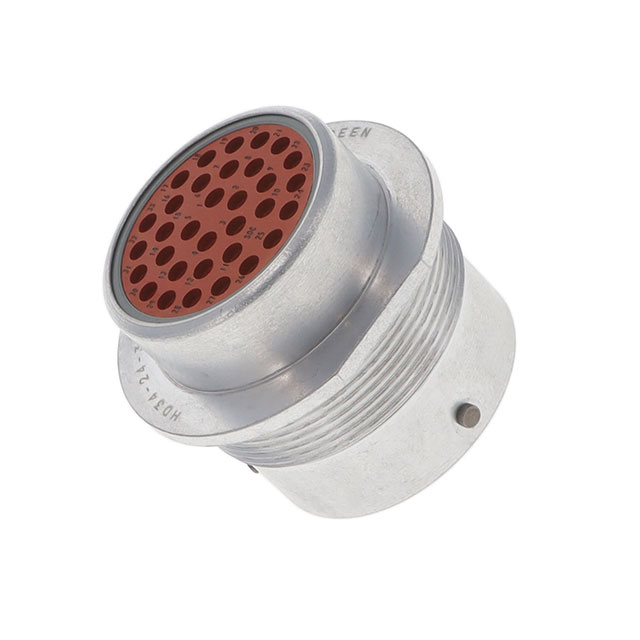

TE CONNECTIVITY 汽车连接器 HD34-24-33SN

HD34-24-33SN概述

    HD30 Series Connector System 技术手册

    1. 产品简介


    HD30 系列连接器系统由 TE Connectivity 设计制造,适用于多种工业应用。该系列连接器专为高可靠性要求而设计,能够承受恶劣的环境条件,适合在汽车、航空航天、轨道交通和其他工业领域使用。它提供了多种规格的插头和插座,以满足不同电路需求。

    2. 技术参数


    HD30 系列连接器系统的具体技术参数如下:
    - 电压: 250 V AC/DC(除了 24-29、24-31、24-47 排列为 200 V AC/DC)
    - 电流:
    - 4 AWG [25.0-21.0]: 100A
    - 6 AWG [16.0-13.0]: 80A
    - 8 AWG [10.0-8.0]: 60A
    - 10 AWG [6.0-5.0]: 40A
    - 12 AWG [6.0-5.0]: 25A
    - 12 AWG [4.0-2.5]: 18A
    - 14 AWG [2.0]: 13A
    - 16 AWG [1.5-1.0]: 13A
    - 18 AWG [0.8-0.75]: 10A
    - 20 AWG [0.5]: 7.5A
    - 温度范围: -55°C 至 +125°C
    - 防护等级 (IP): IP67
    - 机械性能:
    - 联接扭矩:符合 MIL-STD-1344 Method 2013.1 的要求
    - 插入力:符合 MIL-STD-1344 Method 2007.1 的要求
    - 环境适应性:
    - 振动测试:符合 MIL-STD-1344 Method 2005.1 的要求
    - 高温寿命测试:符合 MIL-STD-1344 Method 1005.1 的要求
    - 盐雾测试:符合 MIL-STD-1344 Method 1001.1 的要求

    3. 产品特点和优势


    HD30 系列连接器系统具有以下特点和优势:
    - 高性能: 具有优异的电性能,可在各种复杂环境中稳定工作。
    - 高可靠性: 通过严格的机械和环境测试,确保在严苛条件下也能保持良好的性能。
    - 易于安装和维护: 简洁的设计使得安装和维护变得容易,减少了维护成本。
    - 多种型号选择: 提供多种规格的插头和插座,以满足不同的应用需求。

    4. 应用案例和使用建议


    HD30 系列连接器系统广泛应用于汽车、航空航天和轨道交通等领域。例如,在汽车线束系统中,它可以确保车辆在恶劣环境下正常运行。在航空航天领域,它被用于关键控制系统的连接,保证系统的稳定性和可靠性。
    使用建议:
    - 在安装过程中要确保插头和插座完全对齐,避免接触不良。
    - 定期检查连接器的密封情况,确保其防尘防水性能。
    - 在进行维护时,使用适当的工具,并遵循制造商的操作指南。

    5. 兼容性和支持


    HD30 系列连接器系统与 TE Connectivity 的其他产品兼容,并且得到了厂家提供的全面支持,包括技术文档、应用指南和客户支持服务。如有需要,客户可以通过访问官网或拨打技术支持热线获取更多帮助。

    6. 常见问题与解决方案


    - 问题: 插拔时感觉不够顺畅。
    - 解决方案: 检查插头和插座是否有异物或污垢,必要时清洁后再试。
    - 问题: 连接不稳定。
    - 解决方案: 确保插头和插座正确插入并锁定到位。
    - 问题: 密封不良。
    - 解决方案: 更换损坏的密封圈或重新安装密封圈,并检查插头和插座的装配情况。

    7. 总结和推荐


    HD30 系列连接器系统以其卓越的性能、高可靠性和广泛的适用性成为众多应用领域的理想选择。无论是工业自动化、汽车制造还是航空航天领域,它都能提供稳定可靠的连接解决方案。因此,我们强烈推荐使用 HD30 系列连接器系统。

HD34-24-33SN参数

参数
排数 -
间距 -
针脚数 33
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HD34-24-33SN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-24-33SN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD34-24-33SN HD34-24-33SN数据手册

HD34-24-33SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
