4-1676915-1

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 4-1676915-1
供应商: Master
标准整包数: 1000
TE CONNECTIVITY 通孔电阻 4-1676915-1

4-1676915-1概述

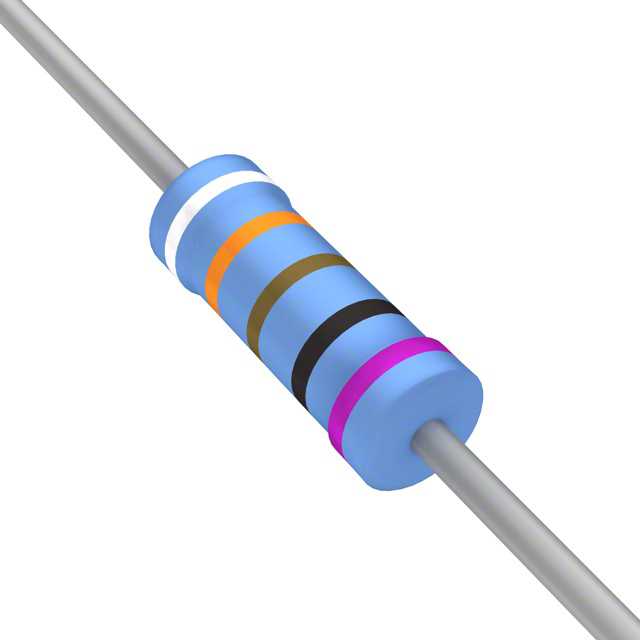

    精密金属膜固定电阻器 Type R系列

    产品简介


    Type R系列是泰科电子(Tyco Electronics)生产的一款精密金属膜固定电阻器。这款电阻器以其高精度、稳定的电气特性和优良的环境适应性而著称。它们广泛应用于需要长时间稳定性的各种电子设备中,如通讯设备、工业自动化系统、汽车电子等领域。

    技术参数


    | 参数 | 值 |

    | 额定功率@70°C (W) | 0.125 / 0.25 / 0.5 |
    | 电阻范围(Ω) | 51Ω - 511KΩ / 10Ω - 1MΩ / 10Ω - 1MΩ |
    | 容差(%) | 0.1 / 0.25 / 0.5 |
    | 温度系数(ppm/°C) | ±15 / ±25 / ±50 / ±15 / ±25 / ±50 / ±15 / ±25 / ±50 |
    | 极限元件电压 (V) | 200 / 250 / 350 |
    | 最大过载电压 (V) | 400 / 500 / 700 |
    | 工作温度范围 (°C) | -65 至 +155 |
    | 绝缘电阻最小值 (Mohms) | 10,000 |

    产品特点和优势


    - 高精度:Type R系列的电阻器具有高达0.1%的容差,非常适合需要极高精度的应用场合。
    - 稳定性:在负载和恶劣环境下表现出色,其金属膜结构保证了优异的长期稳定性。
    - 低噪声:电阻器的电压和电流噪声极低,不会影响电路的正常运行。
    - 多功能性:适用于广泛的温度范围和电压条件,且通过多种环境测试。

    应用案例和使用建议


    Type R系列电阻器特别适合用于电信设备和自动控制系统中,这些场合通常需要高精度和长期稳定性。例如,在工业自动化系统中,这些电阻器可用于控制板上的模拟信号处理和反馈回路。为了确保最佳性能,建议在设计阶段详细考虑电阻器的工作条件,如温度和负载情况。

    兼容性和支持


    - 兼容性:Type R系列电阻器适合自动插入设备和切割弯曲机进行加工,易于集成到现有的生产流程中。
    - 包装:通常以每盒1000件的方式供应,采用IEC 286-1标准的弹夹包装。
    - 支持:详细的规格和测试标准参见IEC标准QC 400 000和QC 400 100,如有任何问题,可以联系厂商获得技术支持。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下性能下降?
    - 解决方案:检查安装位置是否通风良好,避免直接暴露在高温源下。如需更高温耐受性,请选择更高温度范围的型号。
    2. 问题:电阻器表面温度过高?
    - 解决方案:确保散热良好,必要时加装散热片或散热器。参考额定功率曲线,避免超负荷运行。

    总结和推荐


    Type R系列电阻器凭借其高精度、稳定性和宽广的应用范围,成为工业自动化和通讯设备中不可或缺的组件。对于追求高性能和可靠性的应用,我们强烈推荐使用这款产品。

4-1676915-1参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
安装方式 通孔安装

4-1676915-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1676915-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 4-1676915-1 4-1676915-1数据手册

4-1676915-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2266 ¥ 1.8842
3000+ $ 0.2171 ¥ 1.804
5000+ $ 0.2091 ¥ 1.7046
8000+ $ 0.2051 ¥ 1.6795
10000+ $ 0.1934 ¥ 1.5836
25000+ $ 0.1826 ¥ 1.4955
50000+ $ 0.1664 ¥ 1.3624
100000+ $ 0.1664 ¥ 1.3624
库存: 1512
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1884.2
