6123001-2

厂牌: TE CONNECTIVITY

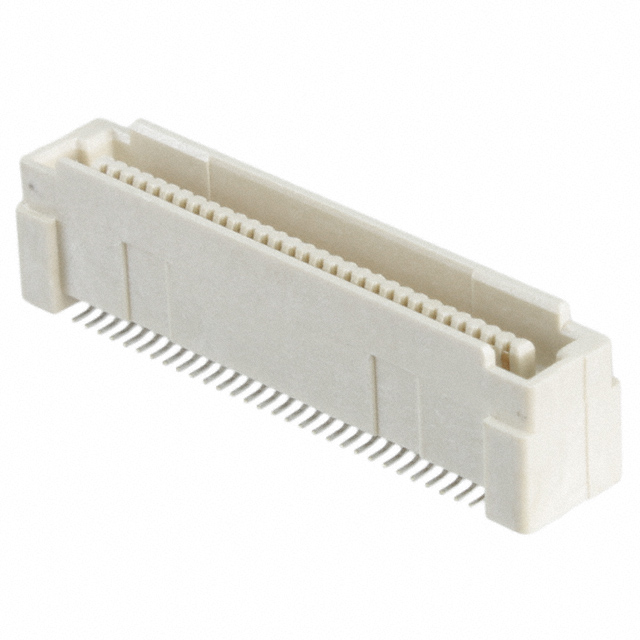

产品描述: Center Strip Contacts,Plug 800μm 2 60pin 8mm 7.85mm 760nm 金 贴片安装
供应商型号: N-6123001-2
供应商: 云汉优选
标准整包数: 600
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 6123001-2

6123001-2概述


    产品简介


    本产品是一款PCB焊接垂直插板式连接器,适用于板对板连接。它具备60个位置,中心线间距为0.8毫米(0.031英寸),具有全屏蔽功能,接触表面镀金,采用自然色,适合表面贴装。该连接器是细间距堆叠连接器系列的一部分,广泛应用于各种高密度连接的应用场合。

    技术参数


    - 中心线间距:0.8毫米(0.031英寸)
    - 位置数:60个
    - 连接系统:板对板
    - PCB安装方向:垂直
    - 电气特性:
    - 绝缘电阻:2兆欧姆
    - 工作电压:100 VAC
    - 介电强度(最大):500 VAC
    - 接触特性:
    - 接触电流额定值(最大):0.5安培
    - 接触区域镀层厚度:2微米(78.74微英寸)
    - 工作温度范围:-40°C至125°C(-40°F至257°F)
    - 焊接工艺能力:最高可达260°C的回流焊

    产品特点和优势


    这款连接器的主要特点包括:
    - 完全屏蔽:提供高度可靠的电气连接,减少外部干扰的影响。
    - 高密度连接:60个位置在0.8毫米的间距下实现了极高的空间利用率。
    - 镀金接触面:提高了接触可靠性并延长了使用寿命。
    - 多样的装配方式:可以通过拾放工艺进行装配,方便自动化生产。
    - 广泛的温度适应性:能够在极端条件下稳定工作,适用于多种工业环境。

    应用案例和使用建议


    这种连接器适用于高密度电路板连接,如通信设备、服务器、工业控制系统等领域。使用时应注意:
    - 确保所有接口均正确安装以避免短路。
    - 在回流焊过程中,应严格控制温度以防止损坏连接器。
    - 使用合适的焊接工艺确保良好的机械和电气连接。

    兼容性和支持


    此款连接器可与多个TE Connectivity的其他连接器系列配合使用,例如:
    - TE Part #2372286-1:单排低剖面笼子组件
    - TE Part #2331511-2:SFP+直插式连接器
    - TE Part #2170446-5:SFP+散热片,导电表面处理
    - TE Part #2057548-3:SFP+坚固型1x4笼组件,压合式安装
    TE Connectivity提供了详尽的技术支持和售后服务,包括在线文档、CAD模型下载和技术咨询热线。

    常见问题与解决方案


    1. 问题:焊接后发现部分引脚未焊接。
    - 解决方案:检查焊接工艺参数,确保温度和时间控制得当。可以尝试调整回流焊的温度曲线或焊接时间。

    2. 问题:连接器出现松动现象。
    - 解决方案:确认安装时是否正确使用了定位柱。若仍存在问题,建议重新安装或更换连接器。

    总结和推荐


    总体而言,这款TE Connectivity的PCB焊接垂直插板式连接器以其高密度、全屏蔽和优异的电气性能,在高要求的应用环境中表现出色。适用于需要高可靠性和高密度连接的场合。我们强烈推荐此产品给寻求高性能连接解决方案的工程师和设计师。

6123001-2参数

参数
排数 2
触头镀层
板上高度 7.85mm
针脚数 60pin
接合堆叠高度 8mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Plug
间距 800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6123001-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6123001-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 6123001-2 6123001-2数据手册

6123001-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 3.3269 ¥ 28.2787
库存: 1130
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 16967.22
直接购买
