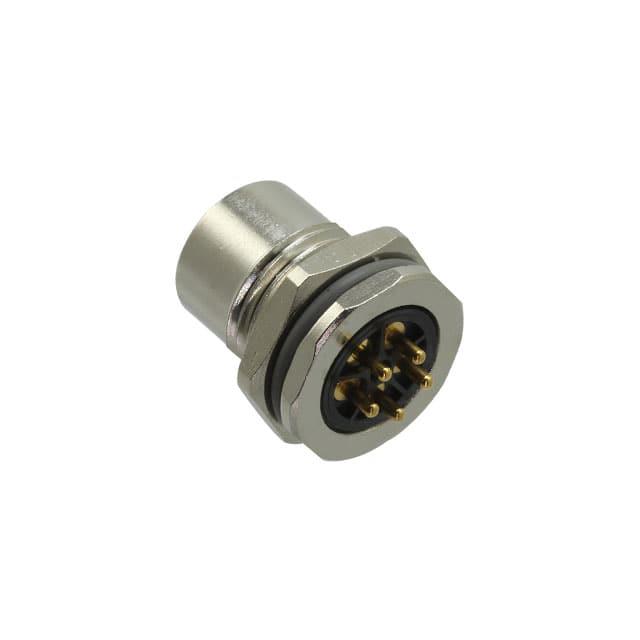

T4141L12051-000

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity M12圆形连接器插座, 4芯, 面板安装, 焊接, IP67
供应商型号: U-T4141L12051-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 T4141L12051-000

T4141L12051-000概述

    M12 Power L-Code Panel Mount PCB Connectors 技术手册

    1. 产品简介


    TE Connectivity(TE)公司的新型M12 Power L-Code连接器是专为面板安装PCB应用设计的,适用于自动化设备中的高功率连接。作为TE M12产品系列的扩展,它们能够每针处理高达16A的电流——在TE的M12系列中是最高的——可以提供四倍于标准M12连接器的电力,同时保持可靠且高效的电源供应。与传统用于高功率连接的7/8"连接器相比,M12 Power L-Code连接器占用的空间减少多达40%,使自动化设备中的高功率解决方案更加紧凑。
    这些连接器具有IP67防护等级,能防止灰尘侵入并抵抗水下临时浸没,深度可达1米,持续时间可达30分钟。M12 Power L-Code连接器已经获得PNO认证,可以直接应用于PROFINET标准中,并推动配电箱的小型化。此外,这些连接器也被PROFIBUS & PROFINET International选为24伏电源系统的标准连接器。

    2. 技术参数


    - 电气特性:额定电压为63V(交流/直流),每针额定电流为16A。
    - 机械特性:完全对接时防护等级为IP67;操作温度范围为-40°C至+85°C。
    - 材料:M12公头主体为铜合金,M12公头外壳为LCP,触点为铜合金。
    - 标准与规范:产品规格号为108-137350,应用规格号为114-137144,UL认证号为E28476。

    3. 产品特点和优势


    - 高功率密度:提供四倍于标准M12连接器的电力,每针最大电流可达16A。
    - 紧凑设计:比传统的7/8"连接器体积小40%,适合空间受限的应用场合。
    - 高可靠性:IP67防护等级,能够在恶劣环境中可靠运行。
    - 标准化:已被选为PROFINET标准中的24伏电源系统连接器。

    4. 应用案例和使用建议


    - 电机和驱动器:可用于需要高功率传输的电机控制系统。
    - 工业机械与设备:适用于各类工业机械设备的连接需求。
    - 机器人:适用于各种工业机器人控制系统的电源连接。
    - 工业照明:可用于工业场所的照明系统。
    - 配电箱:有助于实现小型化和高效布局。
    使用建议:在安装过程中,确保正确的插拔方式以避免损坏连接器接口。对于工业环境中的湿度和灰尘,建议定期检查连接器的密封状态。

    5. 兼容性和支持


    M12 Power L-Code连接器是标准化的产品,与PROFINET设备兼容。TE通过全球分销网络为客户提供快速的技术支持和服务响应,满足客户对短交货期的需求。

    6. 常见问题与解决方案


    - 问题1:连接器如何确保长期可靠性?
    - 解答:连接器采用铜合金和LCP材料制成,确保长期稳定性能和抗腐蚀能力。
    - 问题2:连接器能否在极端温度下工作?
    - 解答:可以在-40°C至+85°C的操作温度范围内正常工作,符合工业环境要求。

    7. 总结和推荐


    M12 Power L-Code连接器以其高功率密度、紧凑设计和高可靠性,在自动化设备、工业机械和机器人等领域中表现出色。其标准化的设计和广泛的应用场景使其在市场上具有很高的竞争力。强烈推荐该产品用于高功率、紧凑型和高可靠性需求的应用场合。
    此技术手册详细介绍了M12 Power L-Code连接器的特点、技术参数、应用和优势,希望能帮助用户更好地理解和选择这一产品。

T4141L12051-000参数

参数
额定电流 16A
外壳材料 Copper Alloy
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
安装方式 通孔安装,隔板安装,面板安装
应用等级 工业级,照明级
零件状态 在售
包装方式 散装,袋装

T4141L12051-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T4141L12051-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY T4141L12051-000 T4141L12051-000数据手册

T4141L12051-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.7132 ¥ 74.0622
40+ $ 7.3027 ¥ 62.073
80+ $ 6.8544 ¥ 58.2624
200+ $ 6.2118 ¥ 52.8003
250+ $ 6.0792 ¥ 51.6732
1000+ $ 5.9568 ¥ 50.6328
5000+ $ 5.8446 ¥ 49.6791
库存: 238
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1110.93
