YR1B1K47CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1.47KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 1083269
供应商: element14
标准整包数: 1

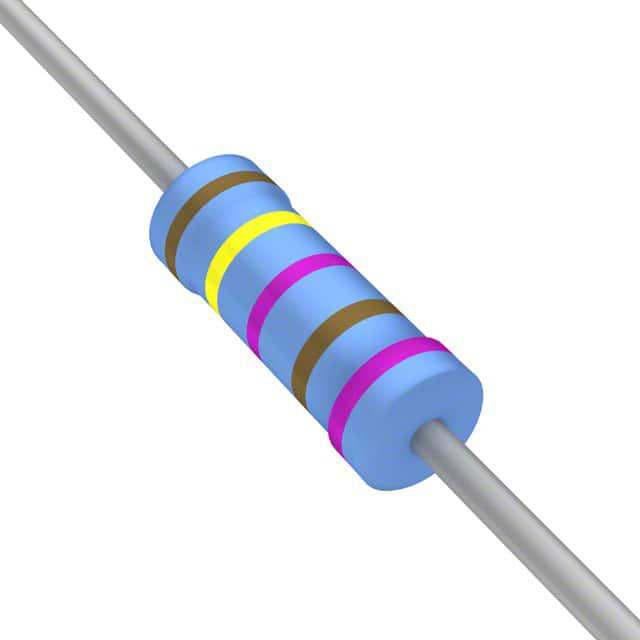

TE CONNECTIVITY 通孔电阻 YR1B1K47CC

YR1B1K47CC概述

    精密金属膜固定电阻器 Type R系列

    产品简介


    精密金属膜固定电阻器是一种具有高精度、高稳定性的电阻器,其主要特点是通过镍铬合金薄膜蒸发到高热导率陶瓷基板上来实现。这些电阻器广泛应用于各种需要长期稳定性的场合,如通信设备、测量仪器、医疗设备等。其主要功能在于提供精确的电流控制和电压调节,以满足高性能电路的要求。

    技术参数


    - 额定功率:在70°C时,分别为0.125W(YR8、ER8、CR8)、0.25W(YR1、ER1、CR1)和0.5W(YR2、ER2、CR2)。
    - 电阻范围:最小值为51Ω(YR8、ER8、CR8),10Ω(YR1、ER1、CR1),10Ω(YR2、ER2、CR2);最大值为511KΩ(YR8、ER8、CR8),1MΩ(YR1、ER1、CR1),1MΩ(YR2、ER2、CR2)。
    - 容差:±0.1%(B)、±0.25%(C)、±0.5%(D)。
    - 温度系数:±15 ppm/°C(B)、±25 ppm/°C(C)、±50 ppm/°C(D)。
    - 极限元件电压:200V(YR8、ER8、CR8),250V(YR1、ER1、CR1),350V(YR2、ER2、CR2)。
    - 最大过载电压:400V(YR8、ER8、CR8),500V(YR1、ER1、CR1),700V(YR2、ER2、CR2)。
    - 工作温度范围:-65°C至+155°C。
    - 绝缘电阻:最小干态绝缘电阻为10,000兆欧姆。
    - 耐电压强度:500V。
    - 降额曲线:见附图。

    产品特点和优势


    精密金属膜固定电阻器具有以下几个显著特点:
    1. 高精度:容差可达到0.1%,非常适合对精度要求极高的场合。
    2. 高稳定性:在负载下和恶劣环境下表现出色,特别是在温度变化较大时。
    3. 低噪声:非常低的噪声电流和电压系数,使得在高精度应用中表现优异。
    4. 适用于长期稳定性要求的应用:特别适合通信、测量和医疗设备等应用场合。
    5. 可靠性:通过严格的质量控制测试,确保长期使用下的可靠性和稳定性。

    应用案例和使用建议


    精密金属膜固定电阻器广泛应用于以下几种应用场景:
    - 通信设备:例如信号调理电路,用于确保信号传输的准确性和可靠性。
    - 测量仪器:如万用表、示波器等,需要高精度和稳定性的电阻器。
    - 医疗设备:如心电图机、血压计等,对精度和稳定性要求极高。
    使用建议:
    1. 散热设计:由于电阻器在高温下会降额使用,建议在实际应用中考虑散热设计,如增加散热片或采用自然对流冷却方式。
    2. 避免过载:不要超过最大过载电压,以防止损坏电阻器。
    3. 选择合适的电阻值:根据具体应用需求选择合适精度和阻值的电阻器。

    兼容性和支持


    精密金属膜固定电阻器能够与大多数自动插入设备和弯曲机兼容。它们通常以“子弹”式包装,每盒装有1000个,并符合IEC 286-1标准。如有需要进一步的支持,可以联系泰科电子的客户服务部门。

    常见问题与解决方案


    1. 问题:如何正确标记电阻器?
    - 解决方案:电阻器使用五带色码标记,符合IEC 62标准,确保清晰易读。

    2. 问题:如何存储电阻器以保持其性能?
    - 解决方案:建议在干燥环境中储存,以避免湿度影响其性能。
    3. 问题:电阻器的最大过载电压是多少?
    - 解决方案:最大过载电压取决于型号,分别为400V、500V和700V,具体请参考规格表。

    总结和推荐


    精密金属膜固定电阻器 Type R系列凭借其高精度、高稳定性和广泛的应用范围,成为众多高性能电路的理想选择。它们在通信设备、测量仪器和医疗设备等领域有着出色的表现,且通过严格的质量控制测试确保其可靠性。如果你的应用需要高精度和稳定的电阻器,强烈推荐使用这款产品。

YR1B1K47CC参数

参数
电阻值 1.47KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B1K47CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B1K47CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B1K47CC YR1B1K47CC数据手册

YR1B1K47CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.3954
50+ ¥ 4.6818
100+ ¥ 2.7336
250+ ¥ 2.29
500+ ¥ 1.9
1000+ ¥ 1.54
库存: 760
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.39
直接购买
加入购物车
