8-968974-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车连接器母座, AMP MCP 2.8系列, 18路, 3行
供应商型号: 26M-8-968974-1
供应商: 云汉优选
标准整包数: 1

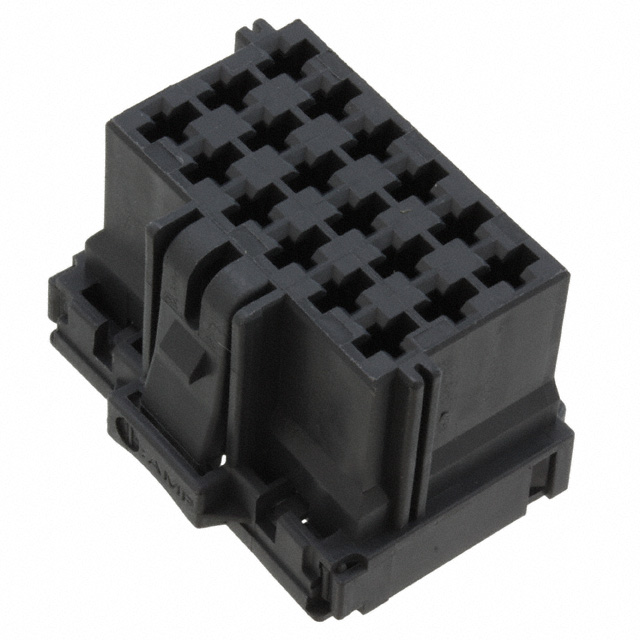

TE CONNECTIVITY 汽车连接器 8-968974-1

8-968974-1概述


    产品简介


    AMP MCP 2.8是一款专为高性能连接需求设计的电子元器件,它属于连接器系列中的HSG(housing)型号。AMP MCP 2.8的典型配置包含21个位置(pos),并配备了二次锁紧装置,以增强机械稳固性和电气稳定性。这种类型的连接器广泛应用于汽车、工业自动化、通信系统等领域,用于确保稳定的数据传输和电力供应。

    技术参数


    以下是AMP MCP 2.8 HSG连接器的关键技术参数:
    | 参数 | 值 |

    | 安装位置数 | 6-21 |
    | 材料 | PBT-GF 15 |
    | 工作温度范围 | -40°C至105°C |
    | 最大电流容量 | 5A/position |
    | 插拔次数 | ≥500次 |
    | 环境耐受性 | IP67 |
    | 预锁定位移 | 1mm |
    | 最终锁定位移 | 1mm |

    产品特点和优势


    AMP MCP 2.8 HSG连接器具备以下几个显著特点:
    1. 高可靠性:采用二次锁紧设计,确保在极端环境下也能保持稳定的连接状态。
    2. 宽温范围:可以在极端低温到高温的环境中正常工作,满足不同应用场景的需求。
    3. 高电流承载能力:每个位置可以承载高达5A的电流,适用于需要大功率传输的应用场合。
    4. 防水防尘:具备IP67防护等级,能够在灰尘和水浸的环境下提供可靠的保护。
    5. 多种颜色编码:提供多种颜色选择,便于管理和区分不同的信号线,提高安装和维护效率。

    应用案例和使用建议


    应用案例:
    AMP MCP 2.8 HSG连接器被广泛应用于汽车电子控制单元(ECU)的连接,例如动力系统、刹车系统、导航系统等。这些应用需要在恶劣的环境中保证信号和电力的可靠传输。此外,该连接器也常用于工业自动化设备,如PLC控制系统、机器人手臂等。
    使用建议:
    1. 在安装时,确保接触部位清洁无污染,以避免增加接触电阻。
    2. 使用专用工具进行插拔操作,减少对连接器的损坏。
    3. 在环境条件较差的情况下,定期检查连接器是否有松动或腐蚀现象,及时更换受损部件。

    兼容性和支持


    AMP MCP 2.8 HSG连接器与其他相同系列的连接器具有良好的兼容性。TE Connectivity提供详尽的技术支持和售后服务,包括产品培训、应用咨询和快速响应的维修服务。

    常见问题与解决方案


    1. 连接器插拔困难:
    - 解决方法:检查是否有异物阻碍插拔,清理接触点后尝试重新插拔。
    2. 接触不良:
    - 解决方法:使用清洁剂清洗接触面,确保没有污染物。
    3. 连接器无法锁定:
    - 解决方法:检查锁定机构是否有磨损或损坏,必要时更换新的连接器。

    总结和推荐


    综上所述,AMP MCP 2.8 HSG连接器以其高可靠性、宽温范围、高电流承载能力和防水防尘特性,在各种复杂环境中展现出卓越的表现。鉴于其在实际应用中的优越性能和广泛的适用性,强烈推荐在对连接器质量和性能有较高要求的应用场合使用此产品。

8-968974-1参数

参数
排数 3
针脚数 18
间距 5
长*宽*高 36mm*36mm*27.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-968974-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-968974-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 8-968974-1 8-968974-1数据手册

8-968974-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
