UPF50B1K0V

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1KΩ ±0.1% 500mW ±5ppm/℃ 通孔安装 10.2mm(长度)
供应商型号: 2332198
供应商: 海外现货
标准整包数: 1

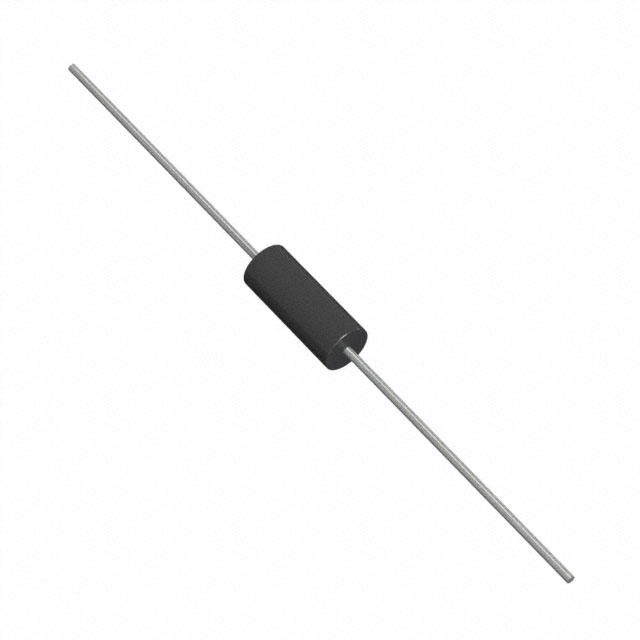

TE CONNECTIVITY 通孔电阻 UPF50B1K0V

UPF50B1K0V概述

    # 高精度金属膜轴向电阻器 UPF50B1K0V

    产品简介


    UPF50B1K0V 是一款精密金属膜电阻器,具有 0.5 瓦功率额定值、1 千欧姆阻值、±0.1% 的精确度及 ±5 ppm/°C 的温度系数。此产品适用于需要高精度电阻的应用领域,如通信设备、医疗仪器、汽车电子等。

    技术参数


    - 阻值:1 千欧姆(1K Ω)
    - 电阻等级:1kΩ – 1MΩ
    - 功率额定值:0.5 瓦
    - 元件类型:金属膜
    - 配置:单个电阻器
    - 操作电压:300 伏
    - 被动组件容差:±0.1%
    - 工作温度范围:-55°C 至 125°C
    - 温度系数:±5 ppm/°C
    - 包装方式:散装
    - 封装尺寸:10.2 毫米 × 4 毫米
    - 引脚类型:轴向引脚
    - 端子特性:铜基材料,双端子
    - 焊接工艺能力:可承受至 265°C 的波峰焊接
    - 认证:符合欧盟 RoHS、ELV 和 REACH 指令

    产品特点和优势


    1. 高精度:±0.1% 的精确度,确保在各种应用中获得稳定可靠的性能。
    2. 低温度系数:±5 ppm/°C,确保在不同温度条件下电阻值的变化极小。
    3. 宽工作温度范围:-55°C 至 125°C,适应多种恶劣环境。
    4. 高功率额定值:0.5 瓦,适用于要求较高的应用场景。
    5. 材料环保:低卤素,无 BFR、CFR、PVC,符合严格的环保标准。

    应用案例和使用建议


    UPF50B1K0V 适用于需要高精度电阻的应用,如电信设备中的信号调节、医疗设备中的测量和控制电路等。在实际应用中,应注意以下几点:
    - 在安装时保持良好的散热,以防止过热。
    - 使用过程中避免超出额定功率,以防过热损坏。
    - 在高温环境中使用时,要特别注意温度变化对电阻值的影响。

    兼容性和支持


    该电阻器与市场上常见的焊接设备兼容,可支持高达 265°C 的波峰焊接。厂商提供了技术支持热线,如有任何疑问,可以拨打 +1 800 522 6752 进行咨询。同时,还提供了详细的文档和设计资源,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    问题1:电阻值变化大
    解决方案:检查安装过程是否有损伤,确认是否在额定温度范围内使用。若仍存在问题,建议联系技术支持进行进一步检查。
    问题2:无法通过焊锡测试
    解决方案:检查焊接设备是否满足所需温度,确保焊接过程中的温度均匀分布。必要时,更换新的电阻器进行重新测试。

    总结和推荐


    UPF50B1K0V 是一款具备高精度、高稳定性、宽温度范围和环保特性的精密金属膜电阻器。它在多种高要求应用场景中表现出色,特别是在需要高精度和温度稳定的场合。强烈推荐该产品用于需要极高可靠性的应用场景。
    如果您正在寻找一款既可靠又高效的电阻器,UPF50B1K0V 将是一个理想的选择。

UPF50B1K0V参数

参数
电阻值 1KΩ
精度 ±0.1%
额定功率 500mW
温度系数 ±5ppm/℃
长*宽*高 10.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPF50B1K0V厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

UPF50B1K0V数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY UPF50B1K0V UPF50B1K0V数据手册

UPF50B1K0V封装设计

查看详情并下载
Symbol
Footprint
3D Model
