YR1B53R6CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 53.6Ω ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: 279-YR1B53R6CC
供应商: Mouser
标准整包数: 1

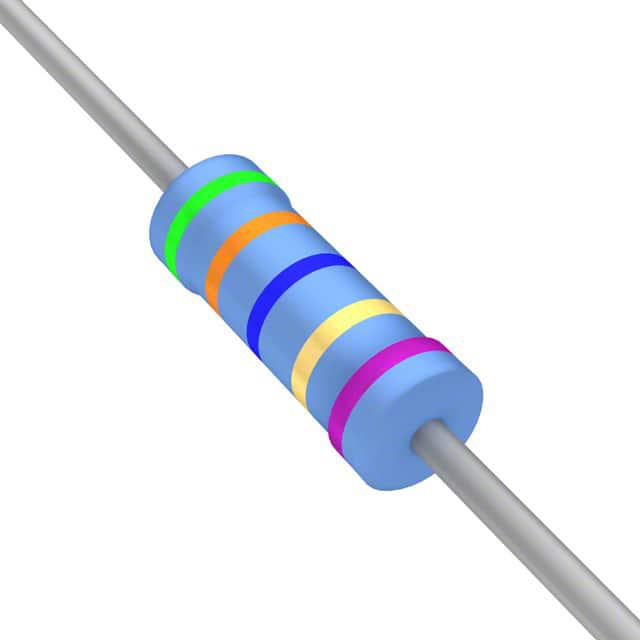

TE CONNECTIVITY 通孔电阻 YR1B53R6CC

YR1B53R6CC概述

    # Precision Metal Film Fixed Resistors: Type R Series

    产品简介


    Precision Metal Film Fixed Resistors,型号为Type R系列,是高精度金属薄膜电阻器。这些电阻器以其出色的稳定性和精确度而闻名,适合多种高要求的应用场景,如精密仪器仪表、测量设备、通信设备及医疗设备等领域。其主要功能在于提供稳定的电流调节和电压分压作用,在确保长期稳定性的前提下,具有极高的精度。

    技术参数


    - 额定功率: 在70°C下的额定功率为0.125W至0.5W不等。
    - 电阻范围: 最小值51Ω至最大值1MΩ。
    - 容差: 容许误差范围为0.1%至0.5%。
    - 温度系数: 温度系数±15ppm/°C到±50ppm/°C。
    - 极限元件电压: 标称值200V至350V,最高过载电压分别为400V、500V和700V。
    - 操作温度范围: -65°C至+155°C。
    - 耐电压: 500V。
    - 绝缘电阻: 干燥条件下最小10,000Mohms。
    - 电压系数: 最大5ppm/V。
    - 外形尺寸: 详见尺寸表,单位为毫米。

    产品特点和优势


    - 精度高: 容许误差低至0.1%,温度系数也控制得非常精准。
    - 稳定性好: 即使在恶劣环境中也表现出色,非常适合需要长期稳定性的应用场合。
    - 噪声低: 极低的噪声电流和电压系数,适用于对噪声敏感的应用。
    - 适应性强: 工作温度范围广泛,能在极端环境下保持良好性能。

    应用案例和使用建议


    - 医疗设备: 在医疗成像系统中,要求电路中电阻器必须保持高精度,这种电阻器正好满足要求。
    - 精密仪器: 在各类精密测试仪器中,电阻器的精度直接影响测量结果,选择Type R系列能提供可靠的数据支持。
    - 通信设备: 由于需要处理高速信号,对于电阻器的精度和稳定性有严格要求,这款电阻器非常适合。
    使用建议:
    - 散热管理: 由于其较高的额定功率,确保适当的散热措施以避免过热。
    - 负载测试: 在安装后进行负载测试,确保电阻器在实际应用中的表现符合预期。

    兼容性和支持


    - 自动化加工: 这些电阻器可以与自动插入设备和切割弯曲机器兼容,方便批量生产。
    - 包装方式: 通常以“弹药盒”形式供应,每盒1000个,并按照IEC 286-1标准包装。
    - 订购信息: 下订单时需提供型号、容差代码字母及具体值,例如YR1 B 24K3。
    - 质量保证: 执行多项测试(如长期和短期测试)来验证其性能,符合IEC标准。

    常见问题与解决方案


    - 问题1: 长期运行后电阻器失效。
    - 解决方法: 确保良好的散热环境,并定期进行检查和维护。
    - 问题2: 阻值变化过大。
    - 解决方法: 检查连接点是否牢固,必要时更换连接材料。
    - 问题3: 工作温度超出规定范围。
    - 解决方法: 采取适当的保护措施,例如使用散热片或其他冷却装置。

    总结和推荐


    Type R系列金属膜固定电阻器以其高精度、优异的稳定性和广泛的适用范围在市场上脱颖而出。其独特的特点使其成为许多高端应用的理想选择。经过详细的性能测试和广泛的应用案例证明,推荐给那些需要高性能、高精度电阻器的应用场景。

YR1B53R6CC参数

参数
电阻值 53.6Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YR1B53R6CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B53R6CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B53R6CC YR1B53R6CC数据手册

YR1B53R6CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.196 ¥ 10.1062
10+ $ 0.7314 ¥ 6.1803
25+ $ 0.5946 ¥ 5.0239
100+ $ 0.5093 ¥ 4.3036
250+ $ 0.473 ¥ 3.9972
500+ $ 0.3262 ¥ 2.7561
1000+ $ 0.2765 ¥ 2.3363
2000+ $ 0.2138 ¥ 1.8069
库存: 375
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.1
直接购买
加入购物车
