2101549-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 40pin Copper Alloy 1A 金 黑色 隔板安装,面板安装 26.6mm(长度)
供应商型号: 2101549-1
供应商: Master
标准整包数: 1

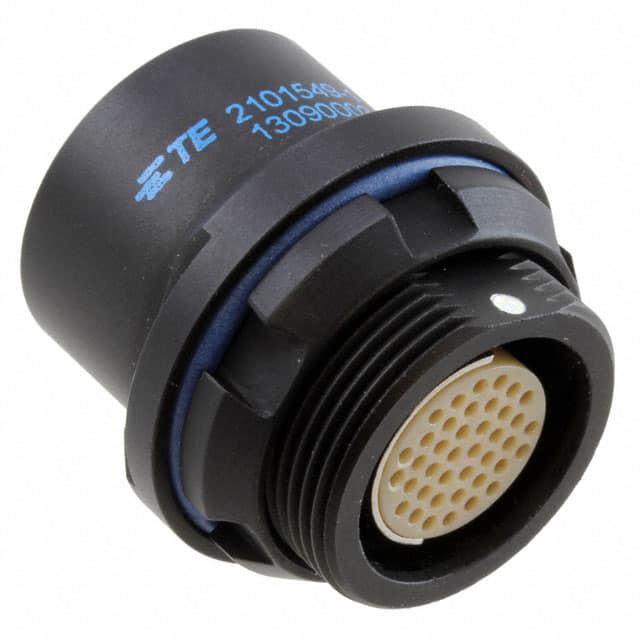

TE CONNECTIVITY 圆形连接器 2101549-1

2101549-1概述

    Circular HD Connectors

    产品简介


    Circular HD Connectors 是一款高密度圆形连接器,适用于各种工业和民用应用。这些连接器的设计初衷是提供易于操作的插拔和自锁机制,以满足各种 I/O 应用的需求。Circular HD Connectors 提供多种尺寸(直径从14毫米到27毫米不等),具备防水防尘等级,并能承受极端温度和振动条件。

    技术参数


    - 尺寸:五种壳体尺寸,直径范围从14毫米到27毫米。
    - 表面处理:壳体采用铬酸盐或黑色铬酸盐处理。
    - 环境耐受性:
    - 温度范围:-65°C至+125°C。
    - 盐雾测试:96小时。
    - 温度寿命:1000小时(125°C)。
    - 水压:IP68认证,可承受1米水深2小时的浸没。
    - 电特性:
    - 信号接触点最多可达122个。
    - 最大电流承载能力为20安培。
    - 机械特性:
    - 随机振动:15 g rms(10-2000 Hz)。
    - 机械冲击:50 g半正弦脉冲,持续时间3毫秒。
    - 使用寿命:1000次插拔循环。

    产品特点和优势


    Circular HD Connectors 的主要优势在于其小巧的体积和高密度设计,使其能够在空间受限的环境中轻松安装和拆卸。此外,这些连接器还具备自我锁定功能,无需额外工具即可实现可靠的连接。它们还具有多种密钥选项,可以防止错误连接,确保安全可靠的通信。Circular HD Connectors 在军事、医疗、测试设备、音频视频设备、数据采集和工业控制等领域广泛应用。

    应用案例和使用建议


    - 应用案例:这些连接器在航空航天、医疗设备和测试仪器中得到广泛应用。例如,在航空航天领域,Circular HD Connectors 可用于航空电子设备之间的高速数据传输。在医疗设备中,它们可用于实现设备间的安全通信,从而提高医疗操作的可靠性和安全性。

    - 使用建议:在选择合适的电缆直径时,需要根据具体应用的要求来确定。建议在选择配件时,考虑与连接器匹配的密封靴和防尘盖,以确保长期稳定的工作性能。对于极端环境下的应用,应优先选择具有更高防护等级的型号。

    兼容性和支持


    - 兼容性:Circular HD Connectors 具有广泛的兼容性,可以与其他标准尺寸和接口的设备配合使用。
    - 技术支持:TE Connectivity 提供详尽的技术支持和文档资料,用户可以通过官网(www.te.com)或联系当地技术支持获取帮助。

    常见问题与解决方案


    - 问题1:连接器的插拔力过大。
    - 解决方法:检查接触点是否清洁,确保接触良好;适当润滑可以减少插拔阻力。
    - 问题2:连接器在极端环境下无法正常工作。
    - 解决方法:检查产品规格是否符合应用要求;确保使用具有相应防护等级的型号。

    总结和推荐


    综上所述,Circular HD Connectors 是一款高性能的高密度圆形连接器,具备出色的机械和电气性能,适用于多种严苛环境的应用。其小巧的体积、高密度设计以及可靠的自我锁定功能使其在市场上具有很强的竞争力。因此,强烈推荐在需要高可靠性连接的场合使用 Circular HD Connectors。

2101549-1参数

参数
端接 焊盘
额定电流 1A
外壳材料 Copper Alloy
针脚数 40pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 黑色
长*宽*高 26.6mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

2101549-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2101549-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2101549-1 2101549-1数据手册

2101549-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 114.5808 ¥ 952.692
5+ $ 110.3248 ¥ 916.8199
10+ $ 108.9815 ¥ 892.45
13+ $ 108.1692 ¥ 885.7977
25+ $ 107.6206 ¥ 881.3052
38+ $ 107.0825 ¥ 876.8991
50+ $ 107.0825 ¥ 876.8991
库存: 96
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 952.69
直接购买
加入购物车
